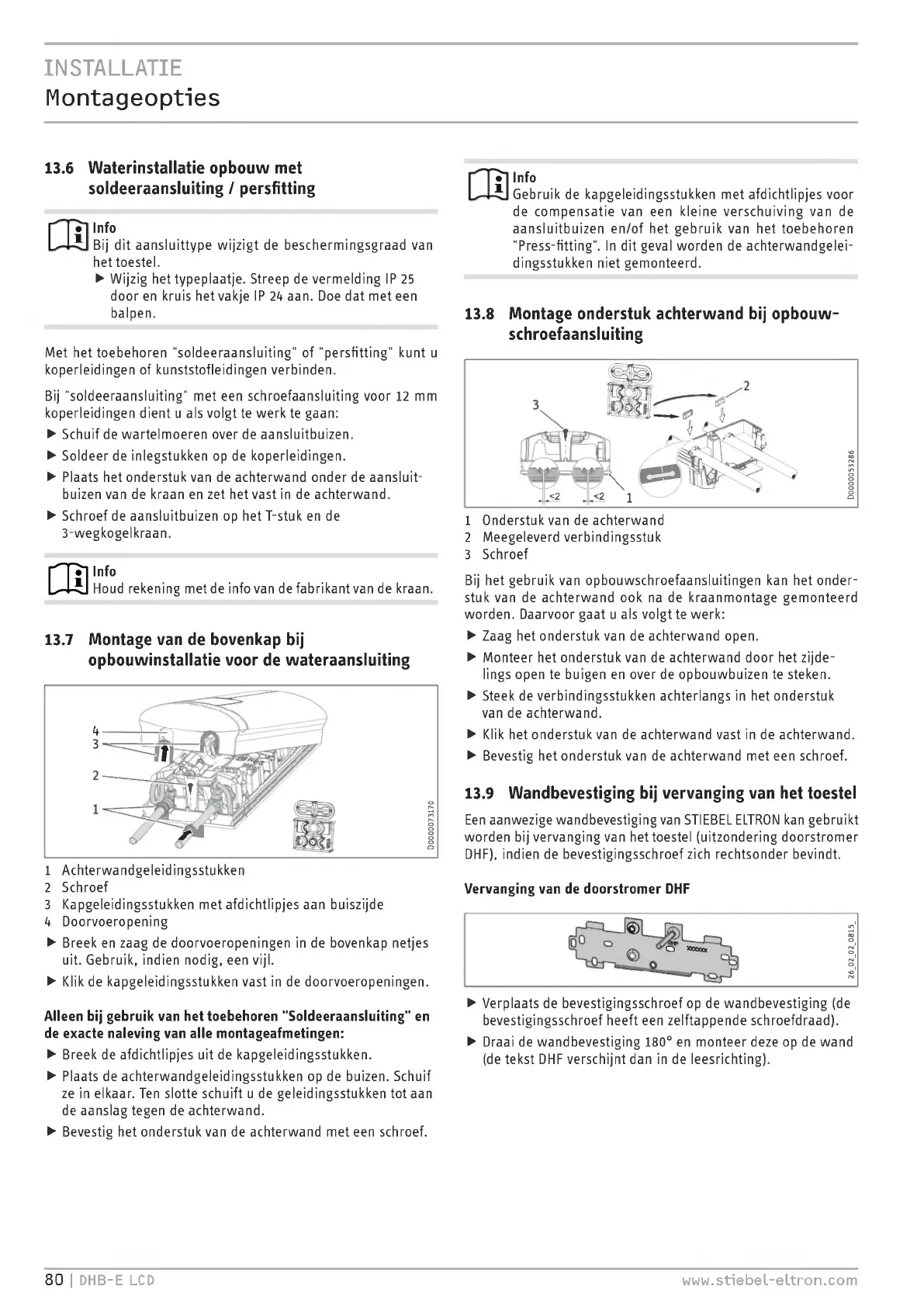

INSTALLATIE
Montageopties
13.6
Waterinstallatie
opbouw
met
soldeeraansluiting /
persfitting
•
Info
t
—
Bij
dit
aansluittype
wijzigt
de
beschermingsgraad
van
het
toestel.
>
Wijzig
het
typeplaatje.
Streep
de
vermelding
IP
25
door
en
kruis
het
vakje
IP
24
aan.
Doe
dat
met
een
balpen.
Met
het
toebehoren "
soldeeraansluiting"
of "
persfitting"
kunt
u
koperleidingen
of
kunststofleidingen
verbinden.
Bij "
soldeeraansluiting"
met
een
schroefaansluiting
voor
12
mm
koperleidingen
dient
u
als
volgt
te
werk
te
gaan:
>
Schuif
de
wartelmoeren
over
de
aansluitbuizen.
>
Soldeer
de
inlegstukken
op
de
koperleidingen.
>
Plaats
het
onderstuk
van de
achterwand
onder
de
aansluit-
buizen
van de
kraan
en
zet
het vast
in
de
achterwand.
>
Schroef
de
aansluitbuizen
op
het
T-stuk
en
de
3-wegkogelkraan.
Info
Houd
rekening
met
de
info
van
de
fabrikant
van
de
kraan.
13.7
Montage
van
de
bovenkap
bij
opbouwinstallatie
voor
de
wateraansluiting
1
Achterwandgeleidingsstukken
2
Schroef
3
Kapgeleidingsstukken
met
afdichtlipjes
aan
buiszijde
4
Doorvoeropening
>
Breek
en
zaag
de
doorvoeropeningen
in
de
bovenkap
netjes
uit.
Gebruik,
indien
nodig,
een
vijl.
>
Klik
de
kapgeleidingsstukken
vast
in
de
doorvoeropeningen.
Alleen
bij
gebruik
van
het
toebehoren "
Soldeeraansluiting"
en
de
exacte
naleving
van
alle
montageafmetingen:
>
Breek
de
afdichtlipjes
uit
de
kapgeleidingsstukken.
>
Plaats
de
achterwandgeleidingsstukken
op
de
buizen.
Schuif
ze
in
elkaar.
Ten
slotte
schuift
u
de
geleidingsstukken
tot
aan
de
aanslag
tegen
de
achterwand.
>
Bevestig
het
onderstuk
van de
achterwand
met
een
schroef.
OM
Info
Gebruik
de
kapgeleidingsstukken
met
afdichtlipjes
voor
de
compensatie
van
een
kleine
verschuiving
van
de
aansluitbuizen
en/of
het
gebruik
van
het
toebehoren
"Press
-
fitting".
In
dit
geval
worden
de
achterwandgelei-
dingsstukken
niet
gemonteerd.
13.8
Montage
onderstuk
achterwand
bij
opbouw-
schroefaansluiting
1
Onderstuk
van de
achterwand
2
Meegeleverd
verbindingsstuk
3
Schroef
Bij
het
gebruik
van
opbouwschroefaansluitingen
kan
het
onder-
stuk
van de
achterwand
ook
na
de
kraanmontage
gemonteerd
worden.
Daarvoor
gaat
u
als
volgt
te
werk:
>
Zaag
het
onderstuk
van de
achterwand
open.
>
Monteer
het
onderstuk
van de
achterwand
door
het
zijde-
lings
open
te
buigen
en
over
de
opbouwbuizen
te
steken.
>
Steek
de
verbindingsstukken
achterlangs
in
het
onderstuk
van
de
achterwand.
>
Klik
het
onderstuk
van de
achterwand
vast
in
de
achterwand.
>
Bevestig
het
onderstuk
van de
achterwand
met
een
schroef.
13.9
Wandbevestiging
bij
vervanging
van
het
toestel
Een
aanwezige
wandbevestiging
van
STIEBEL
ELTRON
kan
gebruikt
worden
bij
vervanging
van
het
toestel (
uitzondering
doorstromer
DHF),
indien
de
bevestigingsschroef
zich
rechtsonder
bevindt.
Vervanging
van
de
doorstromer
DHF
>
Verplaats
de
bevestigingsschroef
op
de
wandbevestiging
(
de
bevestigingsschroef
heeft
een
zelftappende
schroefdraad).
>
Draai
de
wand
bevestiging
180°
en
monteer
deze
op
de
wand
(de
tekst
DHF
verschijnt
dan
in
de
leesrichting).
80
I
DHB-E
LCD
