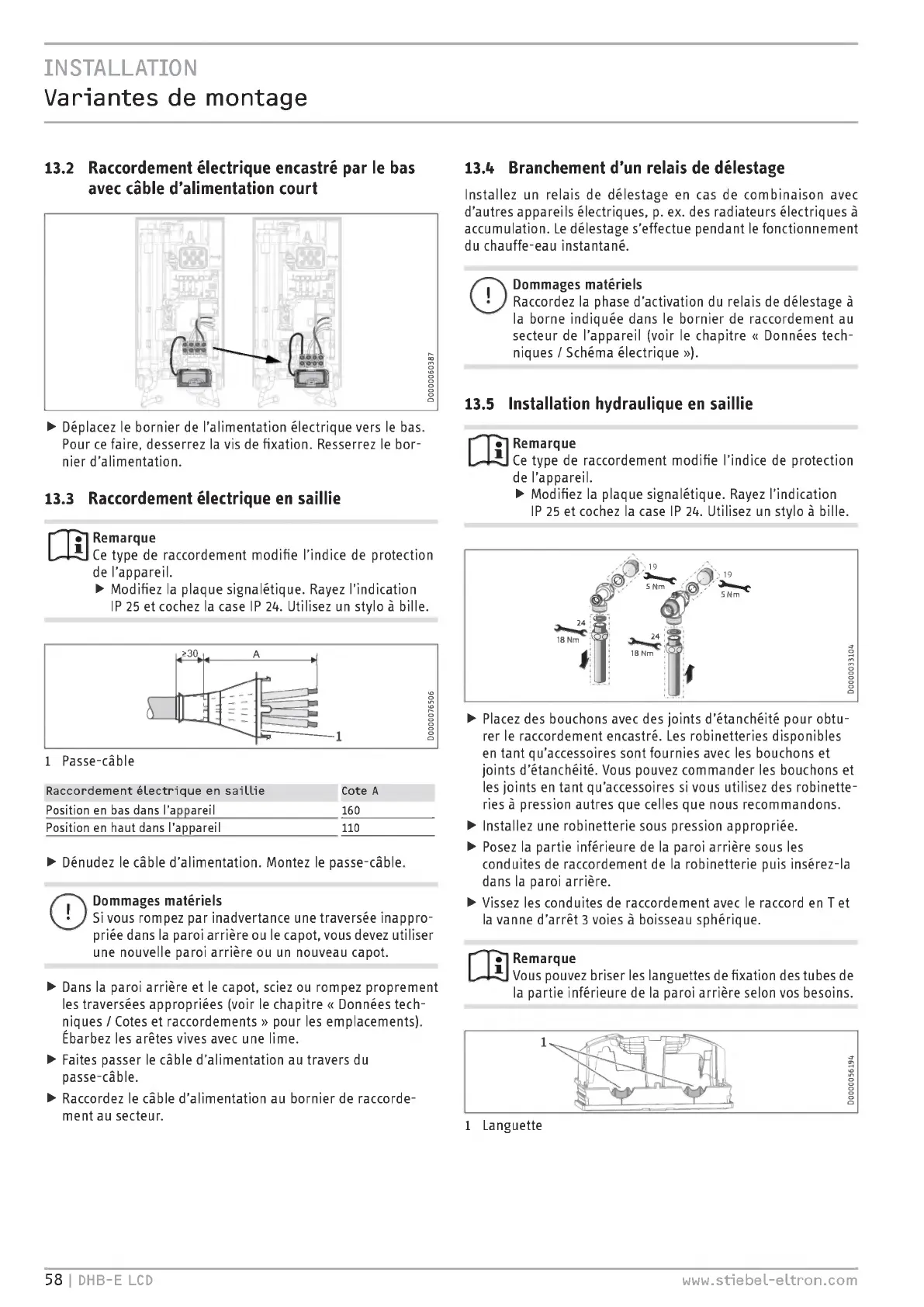

Variantes de montage
13.2 Raccordement électrique encastré par le bas
avec câble d'alimentation court
o
n
•
Déplacez le bornier de l'alimentation électrique vers le bas.
Pour ce faire, desserrez la vis de fixation. Resserrez le bor-
nier d'alimentation.
13.3 Raccordement électrique en saillie
Remarque
Ce type de raccordement modifie l'indice de protection
de l'appareil.
Modifiez la plaque signalétique. Rayez l'indication
IP 25 et cochez la case IP 24. Utilisez un stylo à bille.
1 Passe - câble
Raccordement électrique en saillie
Position en bas dans l'appareil
Position en haut dans l'appareil
Cote A
160
110
• Dénudez le câble d'alimentation. Montez le passe - câble.
Dommages matériels
Si vous rompez par inadvertance une traversée inappro-
priée dans la paroi arrière ou le capot, vous devez utiliser
une nouvelle paroi arrière ou un nouveau capot.
• Dans la paroi arrière et le capot, sciez ou rompez proprement
les traversées appropriées ( voir le chapitre « Données tech-
niques / Cotes et raccordements » pour les emplacements).
Ébarbez les arêtes vives avec une lime.
• Faites passer le câble d'alimentation au travers du
passe - câble.
• Raccordez le câble d'alimentation au bornier de raccorde-
ment au secteur.
13.4 Branchement d'un relais de délestage
Installez un relais de délestage en cas de combinaison avec
d'autres appareils électriques, p. ex. des radiateurs électriques à
accumulation. Le délestage s'effectue pendant le fonctionnement
du chauffe-eau instantané.
C)
Dommages matériels
Raccordez la phase d'activation du relais de délestage à
la borne indiquée dans le bornier de raccordement au
secteur de l'appareil ( voir le chapitre « Données tech-
niques / Schéma électrique »).
13.5 Installation hydraulique en saillie
Remarque
Ce type de raccordement modifie l'indice de protection
de l'appareil.
Modifiez la plaque signalétique. Rayez l'indication
IP 25 et cochez la case IP 24. Utilisez un stylo à bille.
• Placez des bouchons avec des oints d'étanchéité pour obtu-
rer le raccordement encastré. Les robinetteries disponibles
en tant qu'accessoires sont fournies avec les bouchons et
joints d'étanchéité. Vous pouvez commander les bouchons et
les joints en tant qu'accessoires si vous utilisez des robinette-
ries à pression autres que celles que nous recommandons.
• Installez une robinetterie sous pression appropriée.
• Posez la partie inférieure de la paroi arrière sous les
conduites de raccordement de la robinetterie puis insérez-la
dans la paroi arrière.
• Vissez les conduites de raccordement avec le raccord en T et
la vanne d'arrêt 3 voies à boisseau sphérique.
MEI
Remarque
Vous pouvez briser les languettes de fixation des tubes de
la partie inférieure de la paroi arrière selon vos besoins.
1 Languette
58 DHB-E LCD www.stiebel-eltron.com
