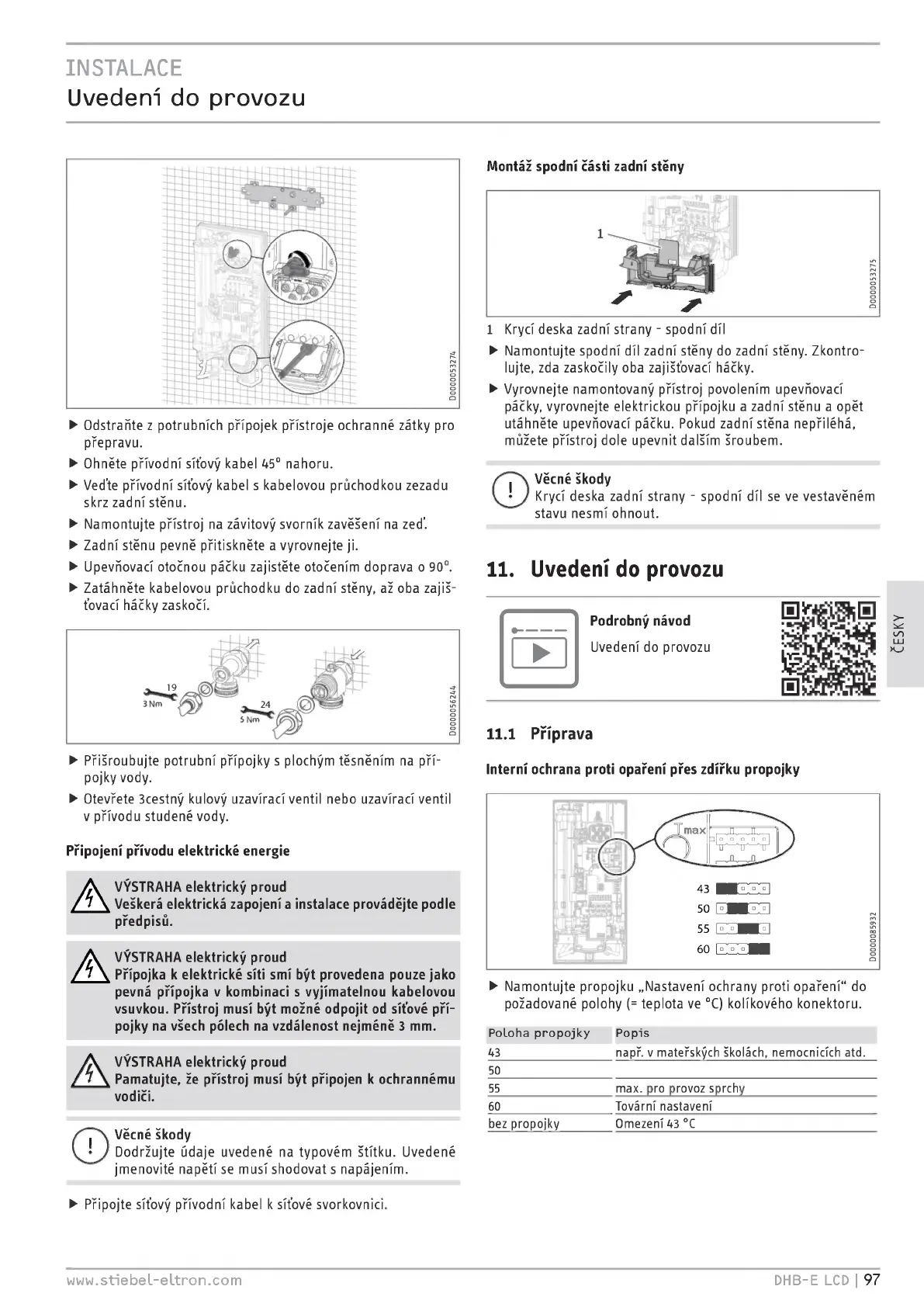

INSTALACE
Uvedeni do provozu
► Odstraňte z potrubních přípojek přístroje ochranné zátky pro
přepravu.
► Ohněte přívodní síťový kabel 45“ nahoru.
► Veďte přívodní síťový kabel s kabelovou průchodkou zezadu
skrz zadní stěnu.
► Namontujte přístroj na závitový svorník zavěšení na zeď.
► Zadní stěnu pevně přitiskněte a vyrovnejte ji.
► Upevňovací otočnou páčku zajistěte otočením doprava o 90“.
► Zatáhněte kabelovou průchodku do zadní stěny, až oba zajiš-
ťovací háčky zaskočí.
► Přišroubujte potrubní přípojky s plochým těsněním na pří¬
pojky vody.
► Otevřete 3cestný kulový uzavírací ventil nebo uzavírací ventil
v přívodu studené vody.
Připojení přívodu elektrické energie
A
VÝSTRAHA elektrický proud
Veškerá elektrická zapojení a instalace provádějte podle
předpisů.
A
VÝSTRAHA elektrický proud
Přípojka k elektrické síti smí být provedena pouze jako
pevná přípojka v kombinaci s vyjímatelnou kabelovou
vsuvkou. Přístroj musí být možné odpojit od síťové pří¬
pojky na všech pólech na vzdálenost nejméně 3 mm.
A
VÝSTRAHA elektrický proud
Pamatujte, že přístroj musí být připojen k ochrannému
vodiči.
©
Věcné škody
Dodržujte údaje uvedené na typovém štítku. Uvedené
jmenovité napětí se musí shodovat s napájením.
► Připojte síťový přívodní kabel k síťové svorkovnici.
Montáž spodní části zadní stěny
1 Krycí deska zadní strany - spodní díl
► Namontujte spodní díl zadní stěny do zadní stěny. Zkontro¬
lujte, zda zaskočily oba zajištbvací háčky.
► Vyrovnejte namontovaný přístroj povolením upevňovací
páčky, vyrovnejte elektrickou přípojku a zadní stěnu a opět
utáhněte upevňovací páčku. Pokud zadní stěna nepřiléhá,
můžete přístroj dole upevnit dalším šroubem.
Věcné škody
Krycí deska zadní strany - spodní díl se ve vestavěném
stavu nesmí ohnout.
11. Uvedení do provozu
Podrobný návod
Uvedení do provozu
11.1 Příprava
Interní ochrana proti opaření přes zdířku propojky
► Namontujte propojku „Nastavení ochrany proti opaření“ do
požadované polohy (= teplota ve “C) kolíkového konektoru.
Poloha propojky Popis
43 např. v mateřských školách, nemocnicích atd.
50
55 max. pro provoz sprchy
60 Tovární nastavení
bez propojky Omezení 43 °C
