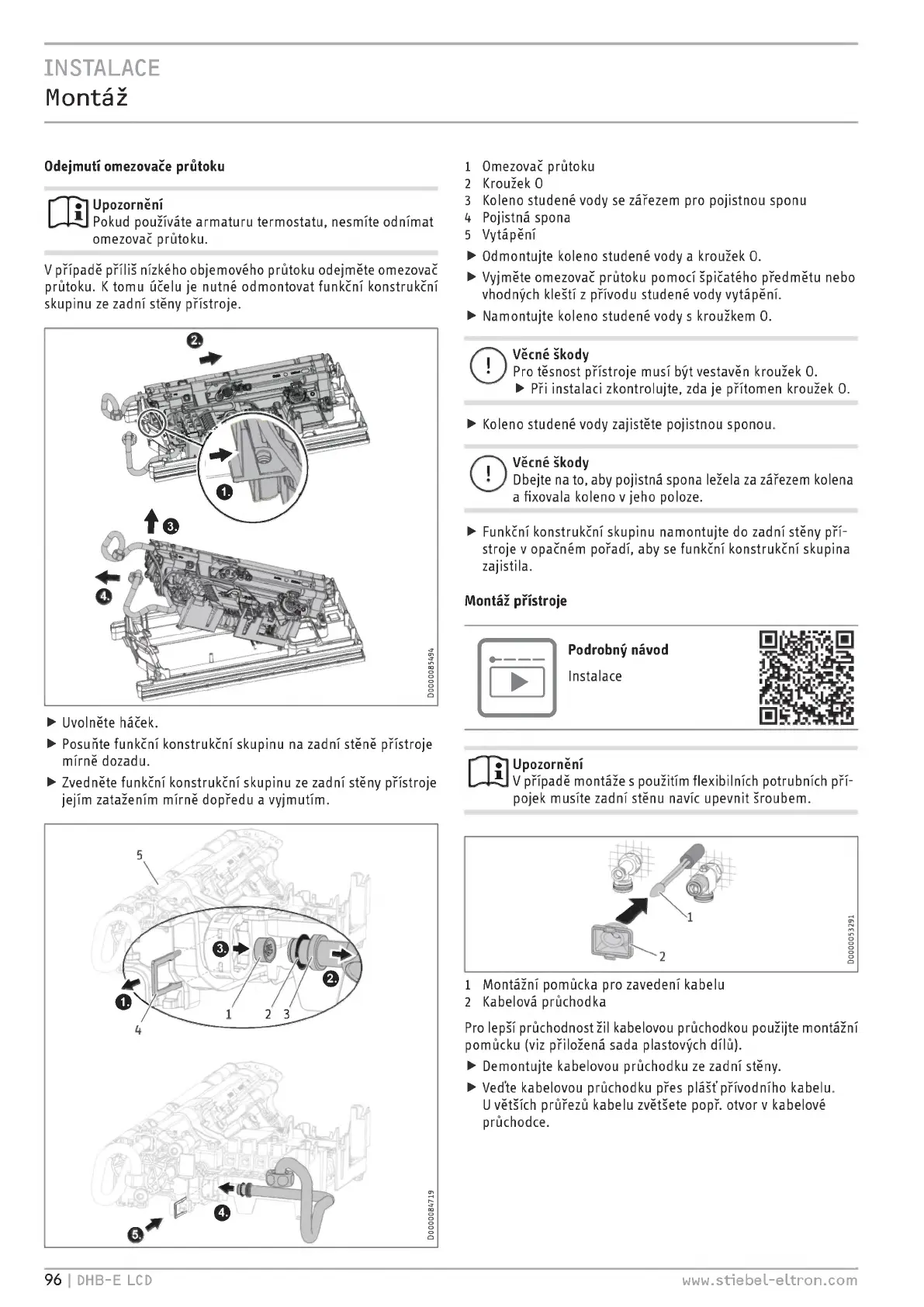

INSTALACE
Montáž
Odejmutí omezovače průtoku
Upozornění
Pokud používáte armaturu termostatu, nesmíte odnímat
omezovač průtoku.
V případě příliš nízkého objemového průtoku odejměte omezovač
průtoku. K tomu Helu je nutné odmontovat funkční konstrukční
skupinu ze zadni stěny přístroje.
> Uvolněte háček.
> Posuňte funkční konstrukční skupinu na zadni stěně přístroje
mírně dozadu.
> Zvedněte funkční konstrukční skupinu ze zadni stěny přístroje
jejím zatažením mírně dopředu a vyjmutím.
1 Omezovač průtoku
2 Kroužek O
3 Koleno studené vody se zářezem pro pojistnou sponu
4 Pojistná spona
5 Vytápění
> Odmontujte koleno studené vody a kroužek O.
> Vyjměte omezovač průtoku pomocí špičatého předmětu nebo
vhodných kleští z přívodu studené vody vytápění.
> Namontujte koleno studené vody s kroužkem O.
O
Věcné škody
Pro těsnost přístroje musi být vestavěn kroužek O.
> Při instalaci zkontrolujte, zda je přítomen kroužek O.
> Koleno studené vody zajistěte pojistnou sponou.
O
Věcné škody
Dbejte na to, aby pojistná spona ležela za zářezem kolena
a fixovala koleno v jeho poloze.
> Funkční konstrukční skupinu namontujte do zadní stěny pří-
stroje v opačném pořadí, aby se funkční konstrukční skupina
zajistila.
Montáž přístroje
.----
>
Podrobný návod
Instalace
IM
o
Upozornění
V případě montáže s použitím flexibilních potrubních pří-
pojek musíte zadní stěnu navíc upevnit šroubem.
1 Montážní pomůcka pro zavedení kabelu
2 Kabelová průchodka
Pro lepší průchodnost žil kabelovou průchodkou použijte montážní
pomůcku ( viz přiložená sada plastových dílů).
> Demontujte kabelovou průchodku ze zadní stěny.
> Veďte kabelovou průchodku přes plášť přívodního kabelu.
U větších průřezů kabelu zvětšete popř. otvor v kabelové
průchodce.
96 I DHB-E LCD www.stiebel-eltron.com
