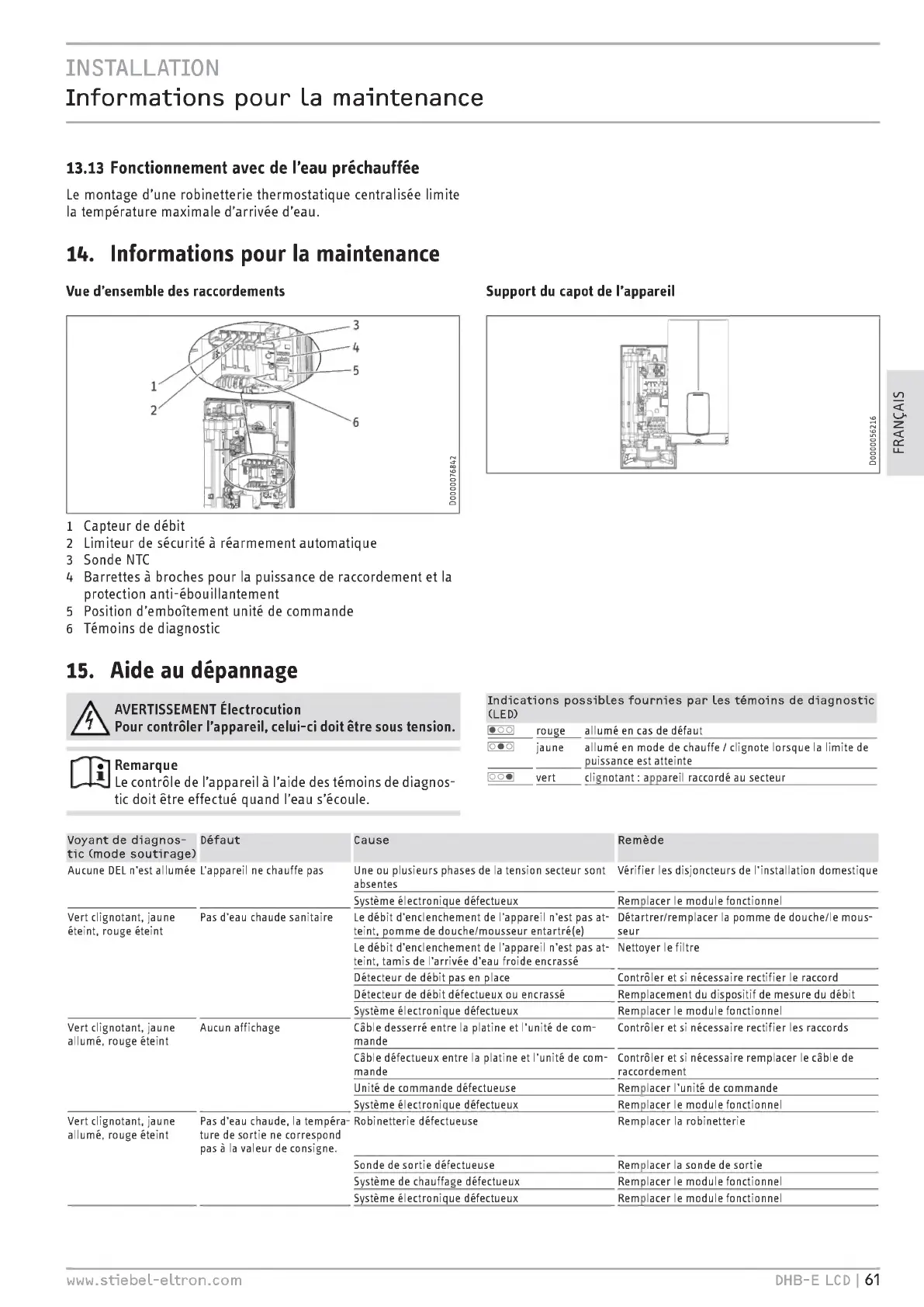

Informations pour La maintenance
13.13 Fonctionnement avec de l'eau préchauffée
Le montage d'une robinetterie thermostatique centralisée limite
la température maximale d'arrivée d'eau.
14. Informations pour la maintenance
Vue d'ensemble des raccordements Support du capot de l'appareil
00000056216
1 Capteur de débit
2 Limiteur de sécurité â réarmement automatique
3 Sonde NTC
4 Barrettes â broches pour la puissance de raccordement et la
protection anti-ebouillantement
5 Position d'emboîtement unité de commande
6 Témoins de diagnostic
15. Aide au dépannage
AVERTISSEMENT Électrocution
Pour contrôler l'appareil, celui-ci doit être sous tension.
Remarque
Le contrôle de l'appareil â l'aide des témoins de diagnos-
tic doit être effectué quand l'eau s'écoule.
Voyant de diagnos-
tic ( mode soutirage)
Aucune DEL n'est allumée L'appareil ne chauffe pas
Indications possibles fournies par les témoins de diagnostic
(LED)
• 00
000
000
rouge allumé en cas de défaut
jaune allumé en mode de chauffe/ clignote lorsque la limite de
puissance est atteinte
vert clignotant: appareil raccordé au secteur
Défaut
Cause Remède
Une ou plusieurs phases de la tension secteur sont Vérifier les disjoncteurs de l'installation domestique
absentes
Système électronique défectueux Remplacer le module fonctionnel
Vert clignotant, jaune Pas d'eau chaude sanitaire Le débit d'enclenchement de l'appareil n'est pas at- Détartrer/remplacer la pomme de douche/le mous -
teint, pomme de douche/mousseur entartré(e) seur
Le débit d'enclenchement de l'appareil n'est pas at- Nettoyer le filtre
teint, tamis de l'arrivée d'eau froide encrassé
éteint, rouge éteint
Détecteur de débit pas en place Contrôler et si nécessaire rectifier le raccord
Détecteur de débit défectueux ou encrassé Remplacement du dispositif de mesure du débit
Système électronique défectueux Remplacer le module fonctionnel
Vert clignotant, jaune Aucun affichage Câble desserré entre la platine et l'unité de com- Contrôler et si nécessaire rectifier les raccords
allumé, rouge éteint mande
Vert clignotant, jaune
allumé, rouge éteint
Câble défectueux entre la platine et l'unité de com- Contrôler et si nécessaire remplacer le câble de
mande raccordement
Unité de commande défectueuse Remplacer l'unité de commande
Système électronique défectueux Remplacer le module fonctionnel
Pas d'eau chaude, la tempéra- Robinetterie défectueuse
ture de sortie ne correspond
pas â la valeur de consigne.
Remplacer la robinetterie
Sonde de sortie défectueuse Remplacer la sonde de sortie
Système de chauffage défectueux Remplacer le module fonctionnel
Système électronique défectueux Remplacer le module fonctionnel
