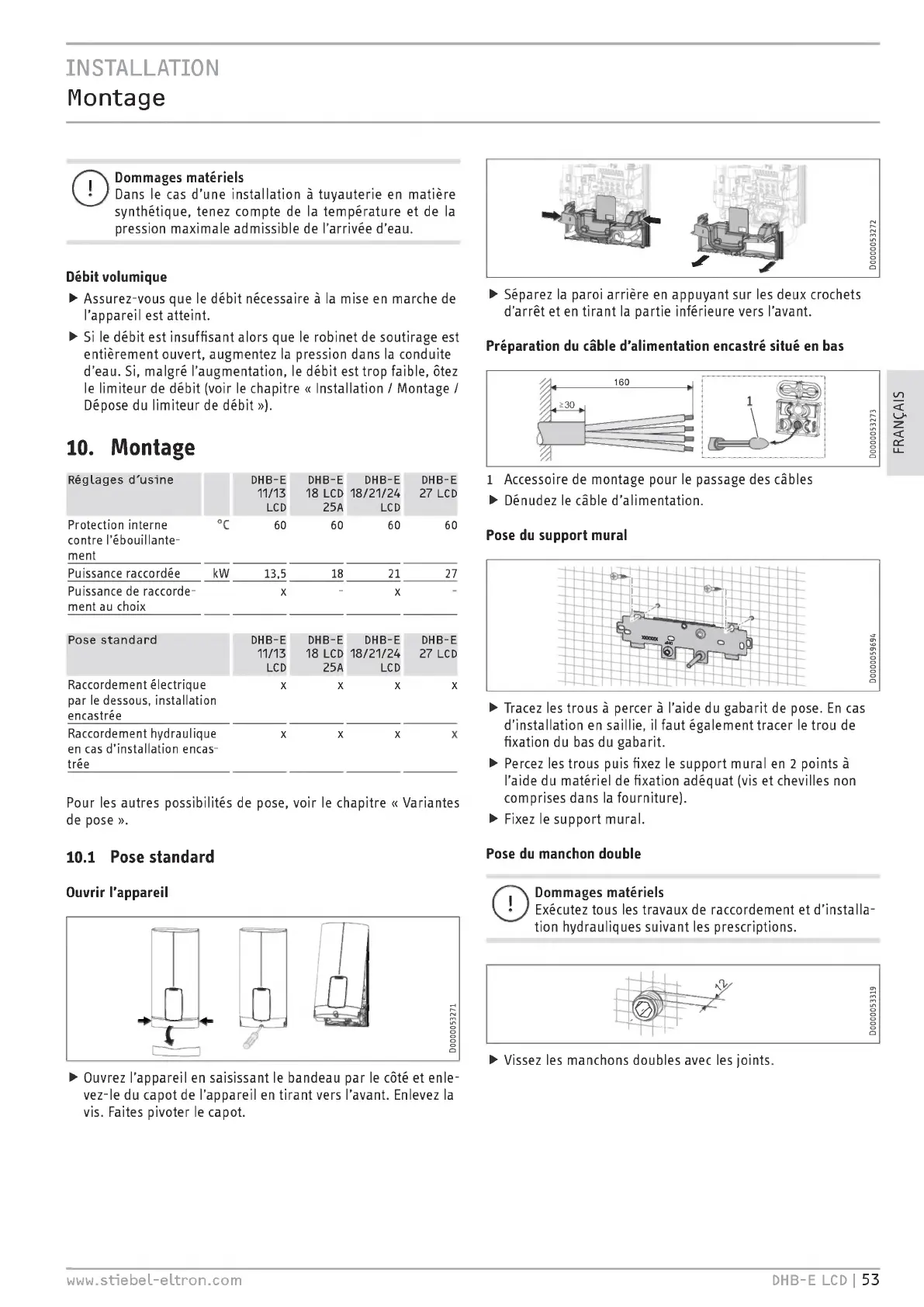

INSTALLATION
Montage
Dommages matériels
Dans le cas d'une installation à tuyauterie en matière
synthétique, tenez compte de la température et de la
pression maximale admissible de l'arrivée d'eau.
Débit volumique
> Assurez-vous que le débit nécessaire à la mise en marche de
l'appareil est atteint.
> Si le débit est insuffisant alors que le robinet de soutirage est
entièrement ouvert, augmentez la pression dans la conduite
d'eau. Si, malgré l'augmentation, le débit est trop faible, ôtez
le limiteur de débit ( voir le chapitre « Installation / Montage /
Dépose du limiteur de débit »).
10. Montage
Réglages d'usine DHB-E
11/13
LCD
Protection interne
contre l'ébouillante -
ment
Puissance raccordée
Puissance de raccorde-
ment au choix
°C
kW
DHB-E DHB-E DHB-E
18 LCD 18/21/24 27 LCD
25A LCD
60 60 60 60
13,5 18 21 27
X X
Pose standard
Raccordement électrique
par le dessous, installation
encastrée
DHB-E
11/13
LCD
X
DHB-E DHB-E DHB-E
18 LCD 18/21/24 27 LCD
25A LCD
X x X
Raccordement hydraulique
en cas d'installation encas-
trée
x x x x
Pour les autres possibilités de pose, voir le chapitre « Variantes
de pose ».
10.1 Pose standard
Ouvrir l'appareil
> Ouvrez l'appareil en saisissant le bandeau par le côté et enle-
vez-le du capot de l'appareil en tirant vers l'avant. Enlevez la
vis. Faites pivoter le capot.
> Séparez la paroi arrière en appuyant sur les deux crochets
d'arrêt et en tirant la partie inférieure vers l'avant.
Préparation du câble d'alimentation encastré situé en bas
1 Accessoire de montage pour le passage des câbles
> Dénudez le câble d'alimentation.
Pose du support mural
> Tracez les trous à percer à l'aide du gabarit de pose. En cas
d'installation en saillie, il faut également tracer le trou de
fixation du bas du gabarit.
> Percez les trous puis fixez le support mural en 2 points à
l'aide du matériel de fixation adéquat ( vis et chevilles non
comprises dans la fourniture).
> Fixez le support mural.
Pose du manchon double
C)
Dommages matériels
Exécutez tous les travaux de raccordement et d'installa-
tion hydrauliques suivant les prescriptions.
> Vissez les manchons doubles avec les joints.
www.stiebel-eltron.com
DHB-E LCD I 53
