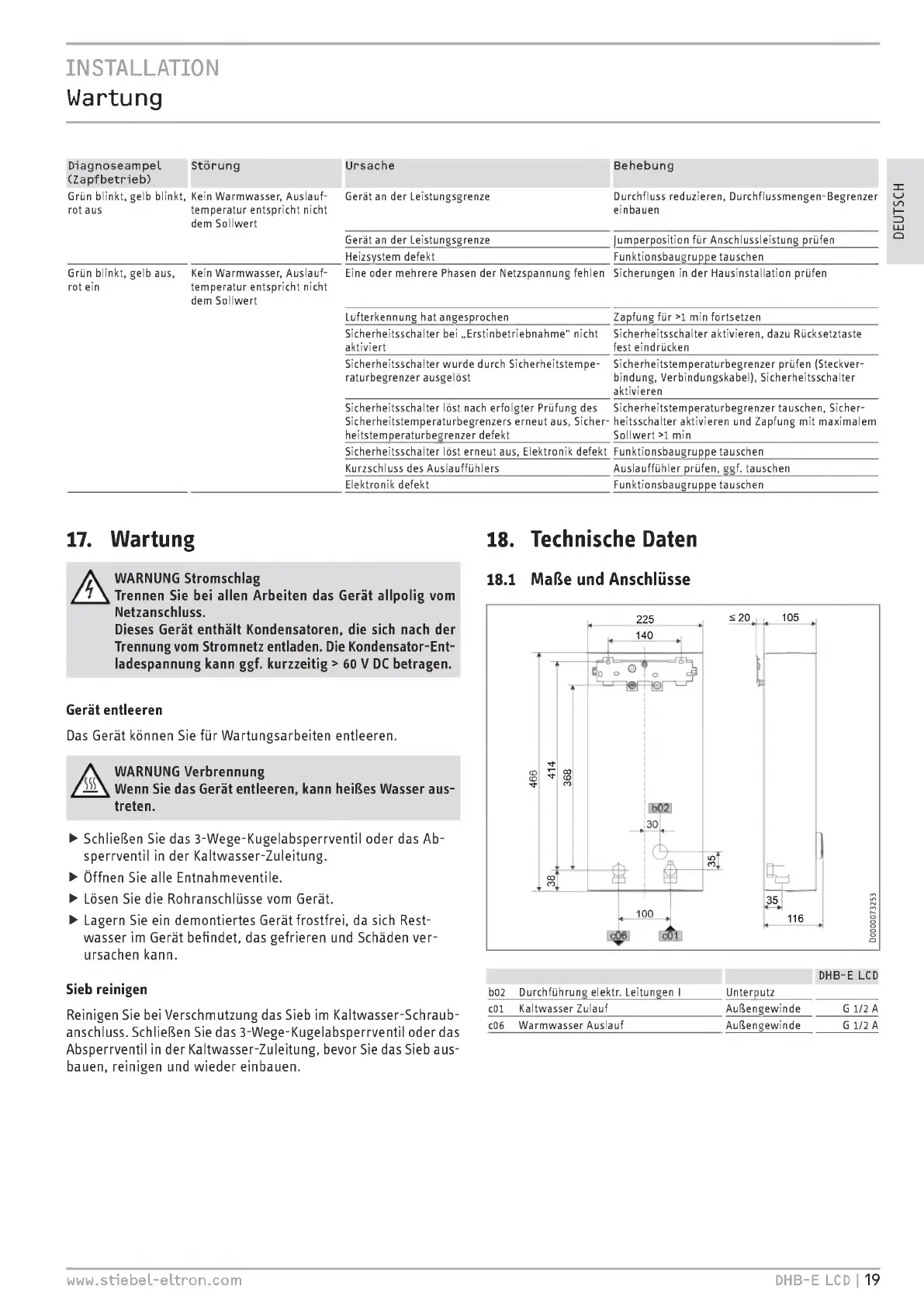

cTALLATION
Wartung
Diagnoseampel Störung Ursache Behebung
(Zapf betrieb)
Grün blinkt, gelb blinkt, Kein Warmwasser, Auslauf- Gerät an der Leistungsgrenze
rot aus temperatur entspricht nicht
dem Sollwert
Grün blinkt, gelb aus,
rot ein
Kein Warmwasser, Auslauf-
temperatur entspricht nicht
dem Sollwert
17. Wartung
Durchfluss reduzieren, Durchflussmengen-Begrenzer
einbauen
Gerät an der Leistungsgrenze Jumperposition für Anschlussleistung prüfen
Heizsystem defekt Funktionsbaugruppe tauschen
Eine oder mehrere Phasen der Netzspannung fehlen Sicherungen in der Hausinstallation prüfen
Lufterkennung hat angesprochen Zapfung fur > 1 min fortsetzen
Sicherheitsschalter bei „ Erstinbetriebnahme" nicht Sicherheitsschalter aktivieren, dazu Rücksetztaste
aktiviert fest eindrücken
Sicherheitsschalter wurde durch Sicherheitstempe- Sicherheitstemperaturbegrenzer prüfen ( Steckver-
raturbegrenzer ausgelöst bindung, Verbindungskabel), Sicherheitsschalter
aktivieren
Sicherheitsschalter löst nach erfolgter Prüfung des Sicherheitstemperaturbegrenzer tauschen, Sicher-
Sicherheitstemperaturbegrenzers erneut aus, Sicher- heitsschalter aktivieren und Zapfung mit maximalem
heitstemperaturbegrenzer defekt Sollwert > 1 min
Sicherheitsschalter löst erneut aus. Elektronik defekt Funktionsbaugruppe tauschen
Kurzschluss des Auslauffühlers Auslauffühler prüfen, ggf. tauschen
Elektronik defekt Funktionsbaugruppe tauschen
WARNUNG Stromschlag
Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
Dieses Gerät enthält Kondensatoren, die sich nach der
Trennung vom Stromnetz entladen. Die Kondensator-Ent-
ladespannung kann ggf. kurzzeitig > 60 V DC betragen.
Gerät entleeren
Das Gerät können Sie für Wartungsarbeiten entleeren.
WARNUNG Verbrennung
Wenn Sie das Gerät entleeren, kann heißes Wasser aus-
treten.
• Schließen Sie das 3-Wege-Kugelabsperrventil oder das Ab-
sperrventil in der Kaltwasser- Zuleitung.
• Öffnen Sie alle Entnahmeventile.
• Lösen Sie die Rohranschlüsse vom Gerät.
• Lagern Sie ein demontiertes Gerät frostfrei, da sich Rest-
wasser im Gerät befindet, das gefrieren und Schäden ver-
ursachen kann.
Sieb reinigen
Reinigen Sie bei Verschmutzung das Sieb im Kaltwasser- Schraub -
anschluss. Schließen Sie das 3-Wege-Kugelabsperrventil oder das
Absperrventil in der Kaltwasser- Zuleitung, bevor Sie das Sieb aus-
bauen, reinigen und wieder einbauen.
18. Technische Daten
18.1 Maße und Anschlüsse
DHB—E LCD
b02 Durchführung elektr. Leitungen I Unterputz
c01 Kaltwasser Zulauf
c06 Warmwasser Auslauf
Außengewinde G 1/2 A
Außengewinde G 1/2 A
www.stiebel-eltron.com DHB-E LCD I 19
