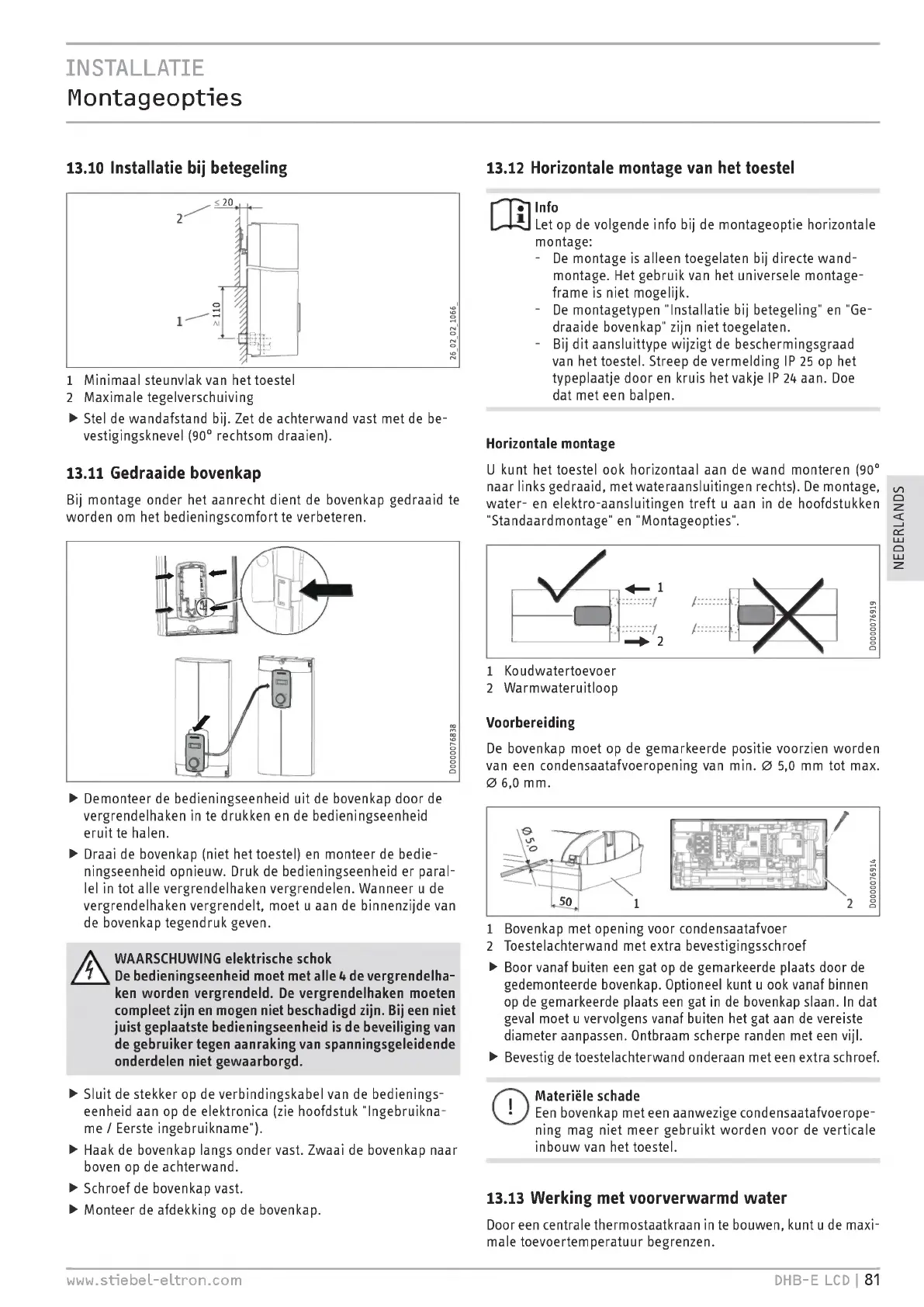

INSTALLATIF
Montageopties
13.10 Installatie bij betegeling
1 Minimaal steunvlak van het toestel
2 Maximale tegelverschuiving
> Stel de wandafstand bij. Zet de achterwand vast met de be-
vestigingsknevel ( 90° rechtsom draaien).
13.11 Gedraaide bovenkap
Bij montage onder het aanrecht dient de bovenkap gedraaid te
worden om het bedieningscomfort te verbeteren.
> Demonteer de bedieningseenheid uit de bovenkap door de
vergrendelhaken in te drukken en de bedieningseenheid
eruit te halen.
> Draai de bovenkap ( niet het toestel) en monteer de bedie-
ningseenheid opnieuw. Druk de bedieningseenheid er paral-
lel in tot alle vergrendelhaken vergrendelen. Wanneer u de
vergrendelhaken vergrendelt, moet u aan de binnenzijde van
de bovenkap tegendruk geven.
A7
f WAARSCHUWING elektrische schok
De bedieningseenheid moet met alle 4 de vergrendelha-
ken worden vergrendeld. De vergrendelhaken moeten
compleet zijn en mogen niet beschadigd zijn. Bij een niet
juist geplaatste bedieningseenheid is de beveiliging van
de gebruiker tegen aanraking van spanningsgeleidende
onderdelen niet gewaarborgd.
> Sluit de stekker op de verbindingskabel van de bedienings-
eenheid aan op de elektronica ( zie hoofdstuk " Ingebruikna-
me / Eerste ingebruikname").
> Haak de bovenkap langs onder vast. Zwaai de bovenkap naar
boven op de achterwand.
> Schroef de bovenkap vast.
> Monteer de afdekking op de bovenkap.
13.12 Horizontale montage van het toestel
Info
Let op de volgende info bij de montageoptie horizontale
montage:
- De montage is alleen toegelaten bij directe wand-
montage. Het gebruik van het universele montage-
frame is niet mogelijk.
- De montagetypen " Installatie bij betegeling" en " Ge-
draaide bovenkap" zijn niet toegelaten.
- Bij dit aansluittype wijzigt de beschermingsgraad
van het toestel. Streep de vermelding IP 25 op het
typeplaatje door en kruis het vakje IP 24 aan. Doe
dat met een balpen.
Horizontale montage
U kunt het toestel ook horizontaal aan de wand monteren ( 90°
naar links gedraaid, met wateraansluitingen rechts). De montage,
water- en elektro-aansluitingen treft u aan in de hoofdstukken
"Standaard montage" en " Montageopties".
1 Koudwatertoevoer
2 Warmwateruitloop
Voorbereiding
De bovenkap moet op de gemarkeerde positie voorzien worden
van een condensaatafvoeropening van min. O 5,0 mm tot max.
0 6,0 mm.
1 Bovenkap met opening voor condensaatafvoer
2 Toestelachterwand met extra bevestigingsschroef
> Boor vanaf buiten een gat op de gemarkeerde plaats door de
gedemonteerde bovenkap. Optioneel kunt u ook vanaf binnen
op de gemarkeerde plaats een gat in de bovenkap slaan. In dat
geval moet u vervolgens vanaf buiten het gat aan de vereiste
diameter aanpassen. Ontbraam scherpe randen met een vijl.
> Bevestig de toestelachterwand onderaan met een extra schroef.
O
Materiële schade
Een bovenkap met een aanwezige condensaatafvoerope-
ning mag niet meer gebruikt worden voor de verticale
inbouw van het toestel.
13.13 Werking met voorverwarmd water
Door een centrale thermostaatkraan in te bouwen, kunt u de maxi-
male toevoertemperatuur begrenzen.
www.stiebel-eltron.com DHB-E LCD I 81
