INSTALLATION
Montage

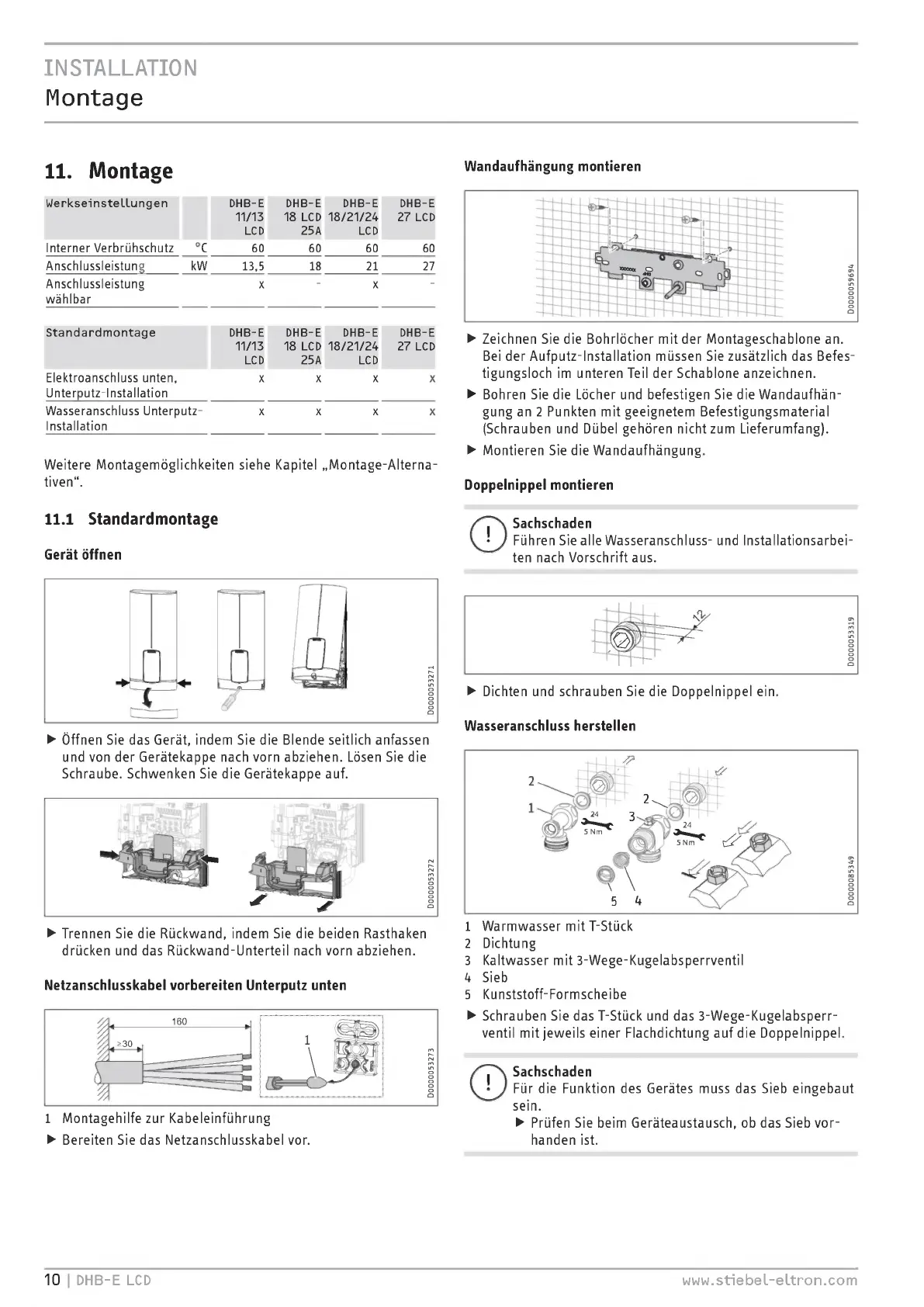

11. Montage
Werkseinstellungen DHB-E DHB-E DHB-E DHB-E
11/13 18 LCD 18/21/24 27 LCD
LCD 25A LCD
Interner Verbrühschutz °C
Anschlussleistung kW
Anschlussleistung
wählbar
60 60 60 60
13,5 18 21 27
Standardmontage DHB-E DHB-E DHB-E DHB-E
11/13 18 LCD 18/21/24 27 LCD
LCD 25A LCD
Elektroanschluss unten,
Unterputz-lnstallation
Wasseranschluss Unterputz -
Installation
X x x
X
Weitere Montagemöglichkeiten siehe Kapitel „ Montage - Alterna-
tiven".
11.1 Standardmontage
Gerät öffnen
• Öffnen Sie das Gerät, indem Sie die Blende seitlich anfassen
und von der Gerätekappe nach vorn abziehen. Lösen Sie die
Schraube. Schwenken Sie die Gerätekappe auf.
• Trennen Sie die Rückwand, indem Sie die beiden Rasthaken
drücken und das Rückwand- Unterteil nach vorn abziehen.
Netzanschlusskabel vorbereiten Unterputz unten
1 Montagehilfe zur Kabeleinführung
• Bereiten Sie das Netzanschlusskabel vor.
Wandaufhängung montieren
• Zeichnen Sie die Bohrlöcher mit der Montageschablone an.
Bei der Aufputz - Installation müssen Sie zusätzlich das Befes-
tigungsloch im unteren Teil der Schablone anzeichnen.
• Bohren Sie die Löcher und befestigen Sie die Wandaufhän-
gung an 2 Punkten mit geeignetem Befestigungsmaterial
(Schrauben und Dübel gehören nicht zum Lieferumfang).
• Montieren Sie die Wandaufhängung.
Doppelnippel montieren
O
Sachschaden
Führen Sie alle Wasseranschluss- und Installationsarbei-
ten nach Vorschrift aus.
• Dichten und schrauben Sie die Doppelnippel ein.
Wasseranschluss herstellen
1 Warmwasser mit T- Stück
2 Dichtung
3 Kaltwasser mit 3-Wege-Kugelabsperrventil
4 Sieb
5 Kunststoff- Formscheibe
• Schrauben Sie das T- Stück und das 3-Wege-Kugelabsperr-
ventil mit jeweils einer Flachdichtung auf die Doppelnippel.
O
Sachschaden
Für die Funktion des Gerätes muss das Sieb eingebaut
sein.
Prüfen Sie beim Geräteaustausch, ob das Sieb vor-
handen ist.
10 I DHB-E LCD www.stiebel-eltron.com
