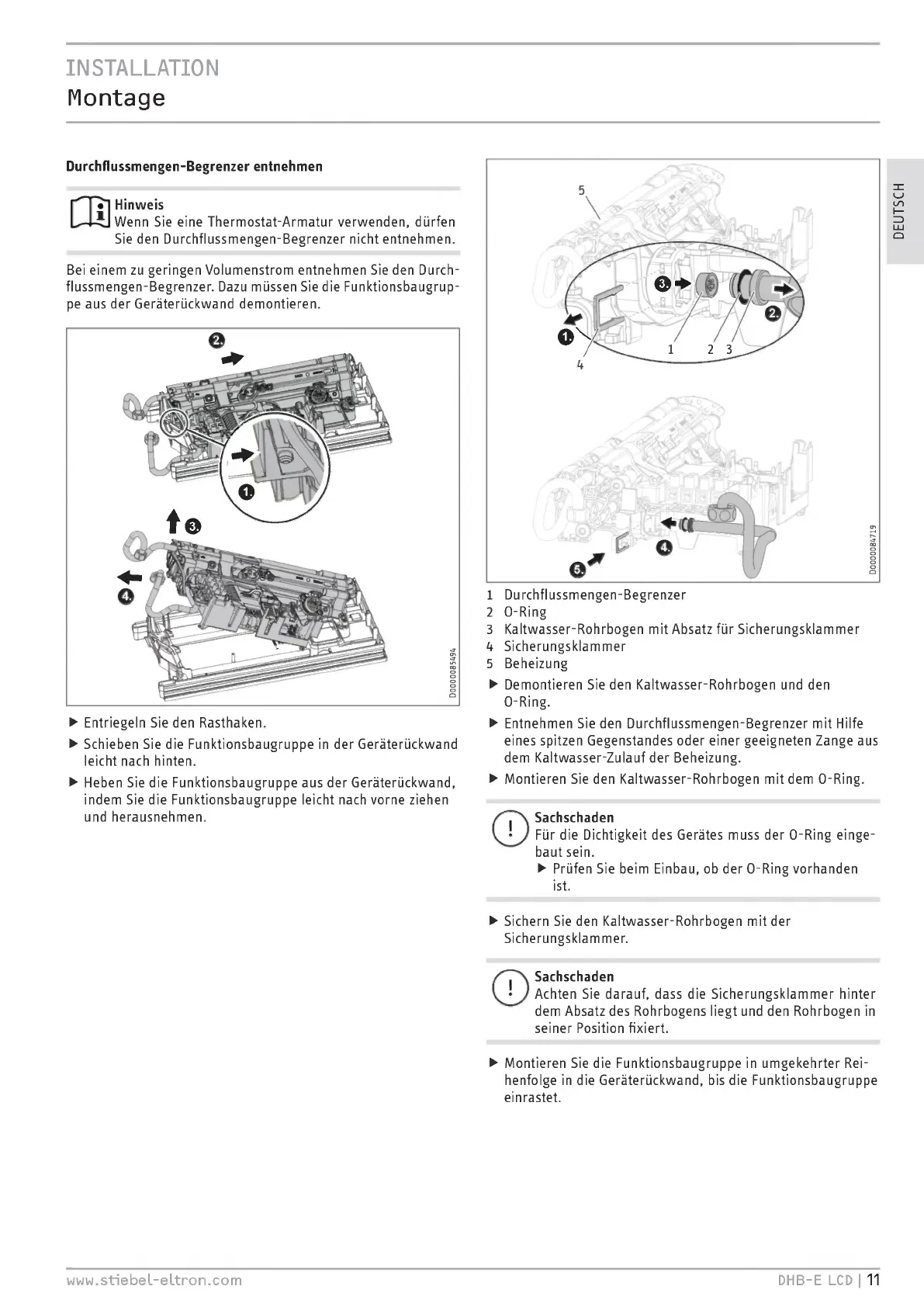

INSTALLATION
Montage
Durchflussmengen-Begrenzer entnehmen
Hinweis
Wenn Sie eine Thermostat - Armatur verwenden, dürfen
Sie den Durchflussmengen-Begrenzer nicht entnehmen.
Bei einem zu geringen Volumenstrom entnehmen Sie den Durch-
flussmengen-Begrenzer. Dazu müssen Sie die Funktionsbaugrup-
pe aus der Geräterückwand demontieren.
• Entriegeln Sie den Rasthaken.
• Schieben Sie die Funktionsbaugruppe in der Geräterückwand
leicht nach hinten.
• Heben Sie die Funktionsbaugruppe aus der Geräterückwand,
indem Sie die Funktionsbaugruppe leicht nach vorne ziehen
und herausnehmen.
1 Durchflussmengen-Begrenzer
2 0-Ring
3 Kaltwasser- Rohrbogen mit Absatz für Sicherungsklammer
4 Sicherungsklammer
5 Beheizung
• Demontieren Sie den Kaltwasser- Rohrbogen und den
0-Ring.
• Entnehmen Sie den Durchflussmengen-Begrenzer mit Hilfe
eines spitzen Gegenstandes oder einer geeigneten Zange aus
dem Kaltwasser- Zulauf der Beheizung.
• Montieren Sie den Kaltwasser- Rohrbogen mit dem 0-Ring.
O
Sachschaden
Für die Dichtigkeit des Gerätes muss der 0-Ring einge-
baut sein.
Prüfen Sie beim Einbau, ob der 0-Ring vorhanden
ist.
• Sichern Sie den Kaltwasser- Rohrbogen mit der
Sicherungsklammer.
C)
Sachschaden
Achten Sie darauf, dass die Sicherungsklammer hinter
dem Absatz des Rohrbogens liegt und den Rohrbogen in
seiner Position fixiert.
• Montieren Sie die Funktionsbaugruppe in umgekehrter Rei-
henfolge in die Geräterückwand, bis die Funktionsbaugruppe
einrastet.
www.stiebel-eltron.com DHB-E LCD I 11
