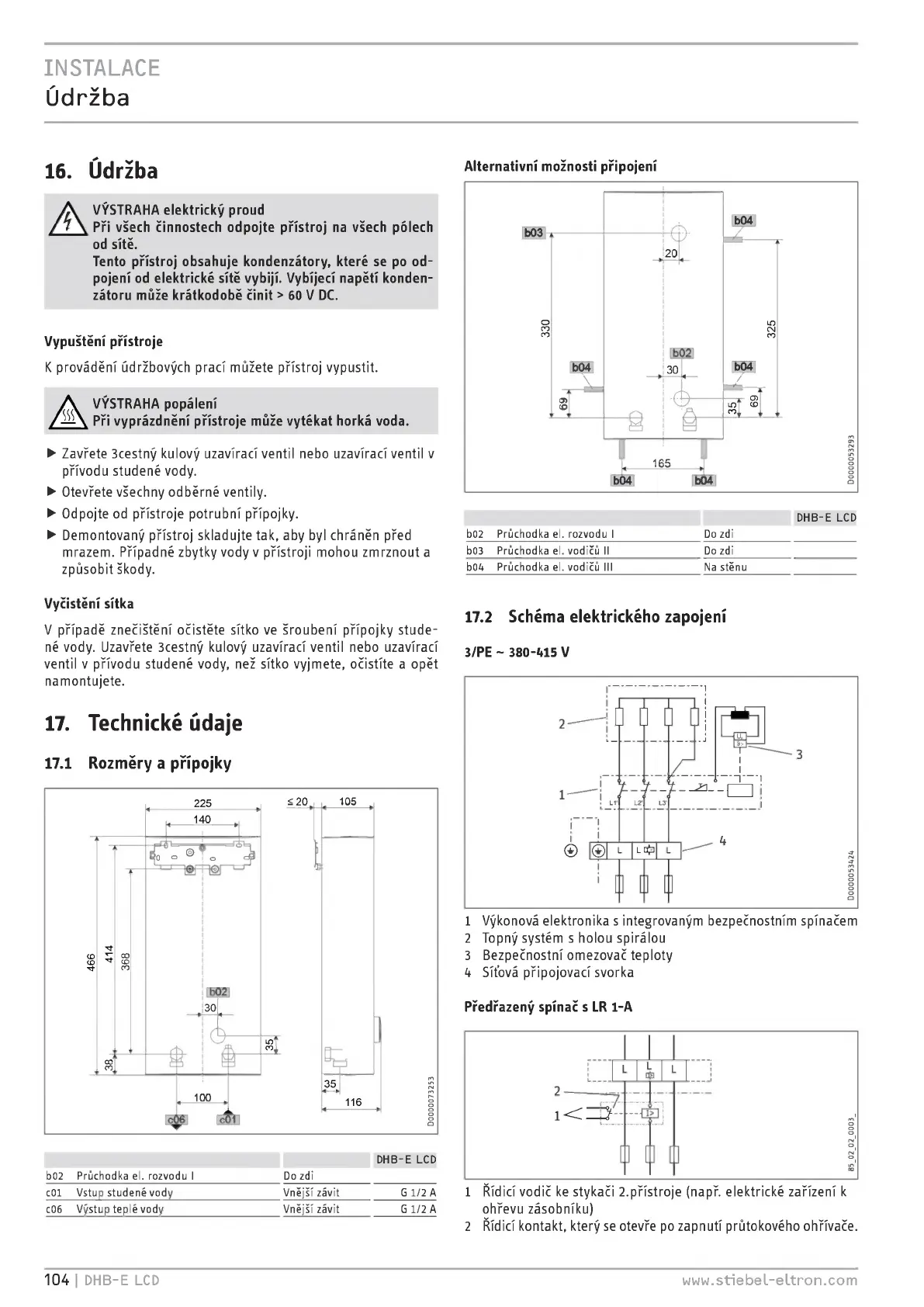

INSTALACE
Údržba
16. Údržba
A VÝSTRAHA elektrický proud
/ \
Při všech činnostech odpojte přístroj na všech pólech
od sítě.
Tento přístroj obsahuje kondenzátory, které se po od¬
pojení od elektrické sítě vybijí. Vybíjecí napětí konden-
zátoru může krátkodobě činit > 60 V
DC.
Vypuštění přístroje
K provádění údržbových prací můžete přístroj vypustit.
Ä
VÝSTRAHA popálení
Při vyprázdnění přístroje může vytékat horká voda.
► Zavřete 3cestný kulový uzavírací ventil nebo uzavírací ventil v
přívodu studené vody.
► Otevřete všechny odběrné ventily.
► Odpojte od přístroje potrubní přípojky.
► Demontovaný přístroj skladujte tak, aby byl chráněn před
mrazem. Případné zbytky vody v přístroji mohou zmrznout a
způsobit škody.
Vyčistění sítka
V případě znečištění očistěte sítko ve šroubení přípojky stude¬
né vody. Uzavřete 3cestný kulový uzavírací ventil nebo uzavírací
ventil v přívodu studené vody, než sítko vyjmete, očistíte a opět
namontujete.
17. Technické údaje
17.1 Rozměry a přípojky
DHB-E LCD
b02 Průchodka el. rozvodu I
_
Do zdi
_
cOl Vstup studené vody
_
Vnější závit
_
G
1/2 A
c06 Výstup teplé vody
_
Vnější závit
_
G
1/2 A
Alternativní možnosti připojení
b02 Průchodka el. rozvodu I
b03 Průchodka el. vodičů II
bOA Průchodka el. vodičů
III
DHB-E LCD
Do zdi
_
Do zdi
_
Na stěnu
17.2 Schéma elektrického zapojení
1 Výkonová elektronika s integrovaným bezpečnostním spínačem
2 Topný systém s holou spirálou
3 Bezpečnostní omezovač teploty
4 Síťová připojovací svorka
1 Řídicí vodič ke stykači 2.přístroje (např. elektrické zařízení k
ohřevu zásobníku)
2 Řídicí kontakt, který se otevře po zapnutí průtokového ohřívače.
104 I DHB-E LCD
www.stiebel-eltron.com
