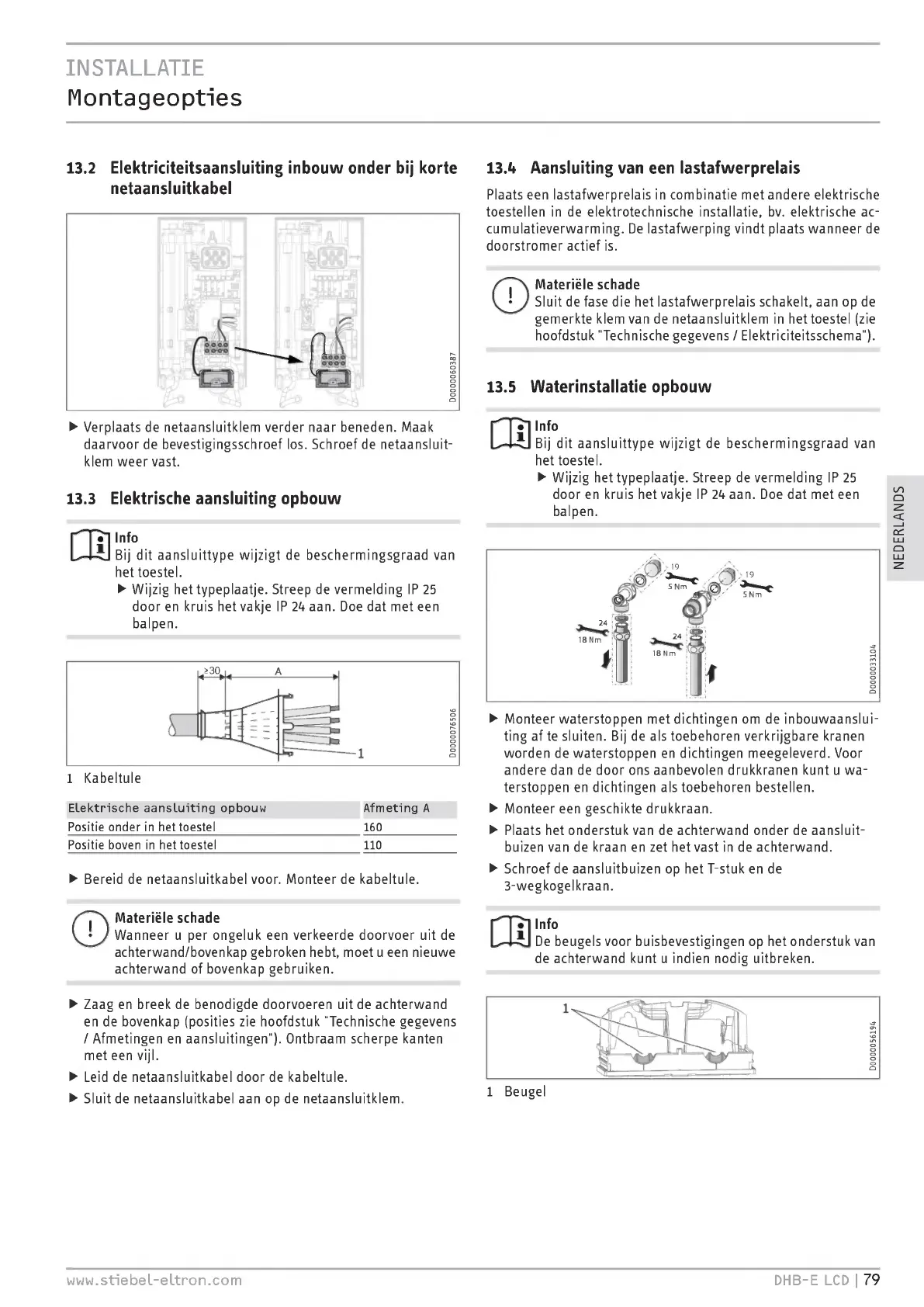

INSTALLATIE
Montageopties
13.2 Elektriciteitsaansluiting inbouw onder bij korte
netaansluitkabel
> Verplaats de netaansluitklem verder naar beneden. Maak
daarvoor de bevestigingsschroef los. Schroef de netaansluit-
klem weer vast.
13.3 Elektrische aansluiting opbouw
Info
i Bij dit aansluittype wijzigt de beschermingsgraad van
het toestel.
> Wijzig het typeplaatje. Streep de vermelding IP 25
door en kruis het vakje IP 24 aan. Doe dat met een
balpen.
1 Kabeltule
Elektrische aansluiting opbouw
Positie onder in het toestel
Afmeting A
160
Positie boven in het toestel 110
> Bereid de netaansluitkabel voor. Monteer de kabeltule.
Materiële schade
Wanneer u per ongeluk een verkeerde doorvoer uit de
achterwand/bovenkap gebroken hebt, moet u een nieuwe
achterwand of bovenkap gebruiken.
> Zaag en breek de benodigde doorvoeren uit de achterwand
en de bovenkap ( posities zie hoofdstuk " Technische gegevens
/ Afmetingen en aansluitingen"). Ontbraam scherpe kanten
met een vijl.
> Leid de netaansluitkabel door de kabeltule.
> Sluit de netaansluitkabel aan op de netaansluitklem.
13.4 Aansluiting van een lastafwerprelais
Plaats een lastafwerprelais in combinatie met andere elektrische
toestellen in de elektrotechnische installatie, bv. elektrische ac-
cumulatieverwarming. De lastafwerping vindt plaats wanneer de
doorstromer actief is.
Ci
Materiële schade
Sluit de fase die het lastafwerprelais schakelt, aan op de
gemerkte klem van de netaansluitklem in het toestel ( zie
hoofdstuk " Technische gegevens / Elektriciteitsschema").
13.5 Waterinstallatie opbouw
MIII
Info
Bij dit aansluittype wijzigt de beschermingsgraad van
het toestel.
> Wijzig het typeplaatje. Streep de vermelding IP 25
door en kruis het vakje IP 24 aan. Doe dat met een
balpen.
> Monteer waterstoppen met dichtingen om de inbouwaanslui-
ting af te sluiten. Bij de als toebehoren verkrijgbare kranen
worden de waterstoppen en dichtingen meegeleverd. Voor
andere dan de door ons aanbevolen drukkranen kunt u wa-
terstoppen en dichtingen als toebehoren bestellen.
> Monteer een geschikte drukkraan.
> Plaats het onderstuk van de achterwand onder de aansluit-
buizen van de kraan en zet het vast in de achterwand.
> Schroef de aansluitbuizen op het T-stuk en de
3-wegkogelkraan.
1111
Info
De beugels voor buisbevestigingen op het onderstuk van
de achterwand kunt u indien nodig uitbreken.
1 Beugel
www.stiebel-eltron.com DHB-E LCD I 79
