INSTALLATION

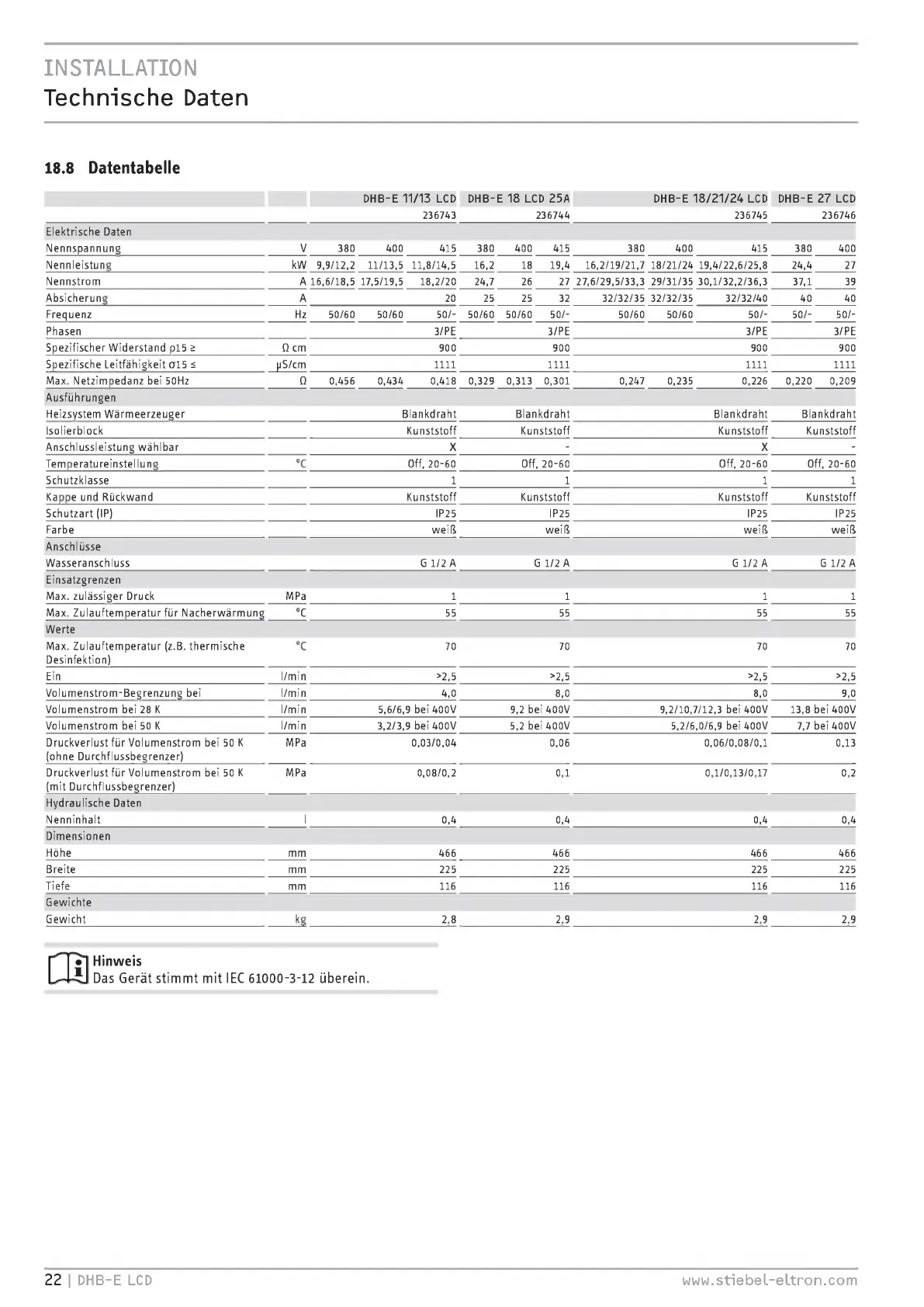

Technische Daten
18.8 Datentabelle
DHB-E 11/13 LCD DHB-E 18 LCD 25A
236743 236744
DHB-E 18/21/24 LCD
236745
DHB-E 27 LCD
236746
Elektrische Daten
Nennspannung
Nennleistung
Nennstrom
V 380 400 415 380 400 415 380 400 415 380 400
kW 9,9/12,2 11/13,5 11,8/14,5 16,2 18 19,4 16,2/19/21,7 18/21/24 19,4/22,6/25,8 24,4 27
A 16,6/18,5 17,5/19,5 18,2/20 24,7 26 27 27,6/29,5/33,3 29/31/35 30,1/32,2/36,3 37,1 39
Absicherung
Frequenz
Phasen
A 20 25 25 32 32/32/35 32/32/35 32/32/40 40 40
Hz 50/60 50/60 50/- 50/60 50/60 50/- 50/60 50/60 50/- 50/- 50/-
3/PE 3/PE 3/PE 3/PE
Spezifischer Widerstand p15
Spezifische Leitfähigkeit 0- 15 5
Max. Netzimpedanz bei 50Hz
Ausführungen
Heizsystem Wärmeerzeuger Blankdraht Blankdraht Blankdraht Blankdraht
Isolierblock
O cm 900 900 900 900
pS/cm 1111 1111 1111 1111
O 0,456 0,434 0,418 0,329 0,313 0,301 0,247 0,235 0,226 0,220 0,209
Kunststoff Kunststoff Kunststoff Kunststoff
Anschlussleistung wählbar
Temperatureinstellung °C Off, 20-60 Off, 20-60 Off, 20-60 Off, 20-60
Schutzklasse 1 1 1 1
Kappe und Rückwand
Schutzart ( IP)
Farbe weiß
Anschlüsse
Wasseranschluss G 1/2 A
Einsatzgrenzen
Max. zulässiger Druck MPa 1
Max. Zulauftemperatur für Nacherwärmung °C
Werte
Kunststoff Kunststoff Kunststoff Kunststoff
IP25 IP25 IP25 IP25
weiß
G 1/2 A
1
weiß weiß
G 1/2 A G 1/2 A
1 1
55 55 55 55
Max. Zulauftemperatur ( z.B. thermische °C 70 70 70 70
Desinfektion)
Ein l/min > 2,5 > 2,5 > 2,5 > 2,5
Volumenstrom- Begrenzung bei l/min 4,0 8,0 8,0 9,0
Volumenstrom bei 28 K l/min 5,6/6,9 bei 400V 9,2 bei 400V 9,2/10,7/12,3 bei 400V 13,8 bei 400V
Volumenstrom bei 50 K l/min 3,2/3,9 bei 400V 5,2 bei 400V 5,2/6,0/6,9 bei 400V 7,7 bei 400V
Druckverlust für Volumenstrom bei 50 K MPa 0,03/0,04 0,06 0,06/0,08/0,1 0,13
(ohne Durchflussbegrenzer)
Druckverlust für Volumenstrom bei 50 K MPa 0,08/0,2 0,1 0,1/0,13/0,17 0,2
(mit Durchflussbegrenzer)
Hydraulische Daten
Nenninhalt I 0,4 0,4 0,4 0,4
Dimensionen
Höhe MM 466 466 466 466
Breite MM 225 225 225 225
Tiefe MM 116 116 116 116
Gewichte
Gewicht kg 2,8 2,9 2,9 2,9
Hinweis
Das Gerät stimmt mit IEC 61000-3-12 überein.
22 I DHB-E LCD www.stiebel-eltron.com
