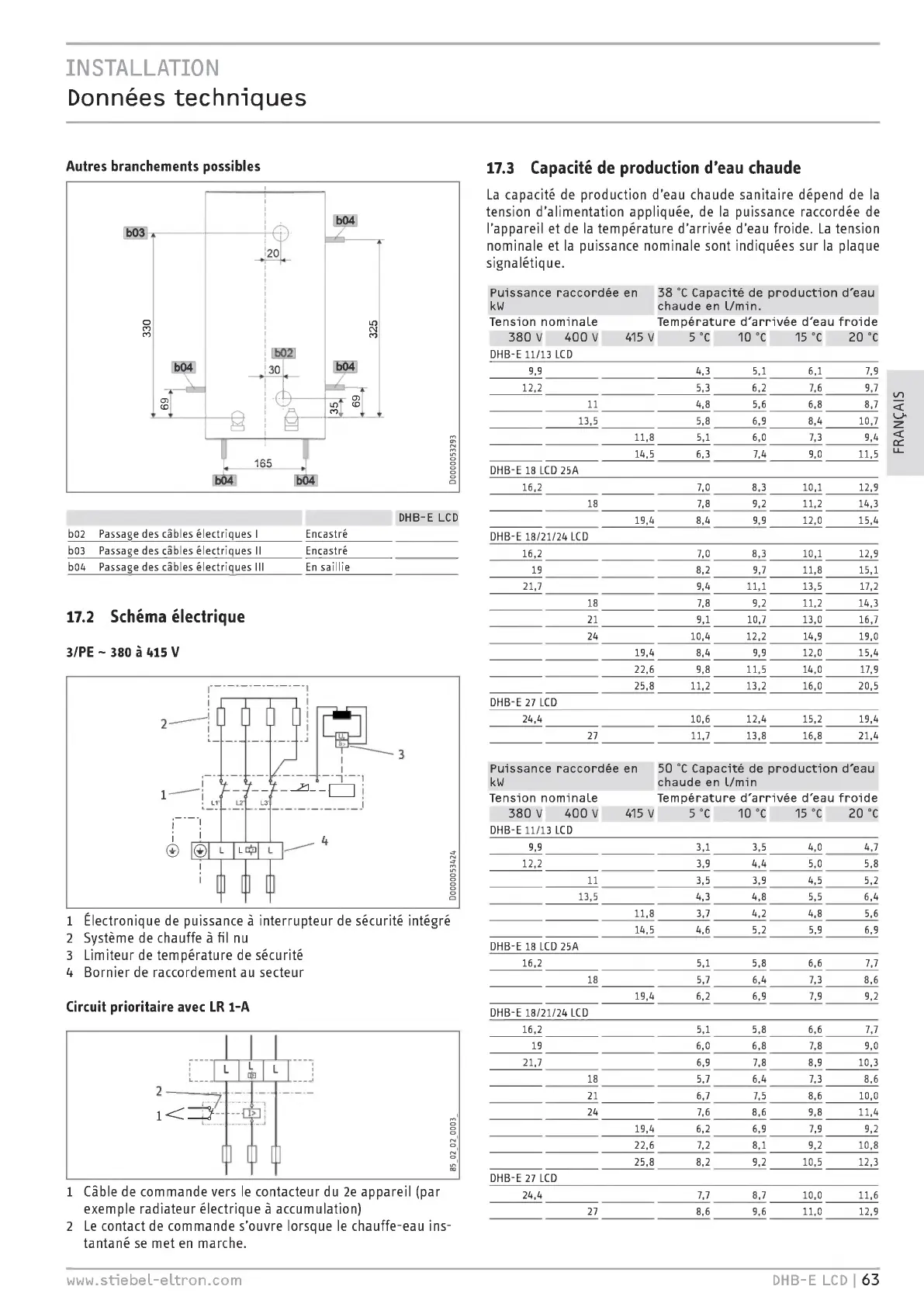

INSTALLATION
Données techniques
Autres branchements possibles
w
DHB-E LCD
b02 Passage des cables électriques I Encastre
b03 Passage des câbles électriques II Encastré
b04 Passage des câbles électriques III En saillie
17.2 Schéma électrique
3/PE - 380 à 415 V
1 Électronique de puissance à interrupteur de sécurité intégré
2 Système de chauffe à fil nu
3 Limiteur de température de sécurité
4 Bornier de raccordement au secteur
Circuit prioritaire avec LR 1-A
1 Câble de commande vers le contacteur du 2e appareil ( par
exemple radiateur électrique à accumulation)
2 Le contact de commande s'ouvre lorsque le chauffe-eau ins-
tantané se met en marche.
17.3 Capacité de production d'eau chaude
La capacité de production d'eau chaude sanitaire dépend de la
tension d'alimentation appliquée, de la puissance raccordée de
l'appareil et de la température d'arrivée d'eau froide. La tension
nominale et la puissance nominale sont indiquées sur la plaque
signalétique.
Puissance raccordée en
kW
38 ° C Capacité de production d'eau
chaude en 1/min.
Tension nominale Température d'arrivée d'eau froide
380 V 400 V 415 V 5 ° C 10 ° C 15 ° C 20 ° C
DHB-E 11/13 LCD
9,9
12,2
11
13,5
11,8
14,5
4,3
5,3
4,8
5,8
5,1
6,3
5,1
6,2
5,6
6,9
6,0
7,4
6,1
7,6
6,8
8,4
7,3
9,0
7,9
9,7
8,7
10,7
9,4
11,5
DHB-E 18 LCD 25A
16,2
18
19,4
7,0
7,8
8,4
8,3
9,2
9,9
10,1 12,9
11,2 14,3
12,0 15,4
DHB-E 18/21/24 LCD
16,2 7,0 8,3 10,1 12,9
19 8,2 9,7 11,8 15,1
21,7 9,4 11,1 13,5 17,2
18 7,8 9,2 11,2 14,3
21 9,1 10,7 13,0 16,7
24 10,4 12,2 14,9 19,0
19,4 8,4 9,9 12,0 15,4
DHB-E 27 LCD
22,6
25,8
9,8 11,5
11,2 13,2
14,0 17,9
16,0 20,5
24,4 10,6 12,4
27 11,7 13,8
15,2 19,4
16,8 21,4
Puissance raccordée en 50 ° C Capacité de production d'eau
kW chaude en 1/min
Tension nominale Température d'arrivée d'eau froide
380 V 400 V 415 V 5 ° C 10 ° C 15 ° C 20 ° C
DHB-E 11/13 LCD
9,9
12,2
11
13,5
DHB-E 18 LCD 25A
11,8
14,5
3,1
3,9
3,5
4,3
3,7
4,6
3,5
4,4
3,9
4,8
4,2
5,2
4,0
5,0
4,5
5,5
4,8
5,9
4,7
5,8
5,2
6,4
5,6
6,9
16,2
18
DHB-E 18/21/24 LCD
19,4
5,1
5,7
6,2
5,8
6,4
6,9
6,6 7,7
7,3 8,6
7,9 9,2
16,2 5,1 5,8 6,6 7,7
19 6,0 6,8 7,8 9,0
21,7 6,9 7,8 8,9 10,3
18 5,7 6,4 7,3 8,6
21 6,7 7,5 8,6 10,0
24 7,6 8,6 9,8 11,4
DHB-E 27 LCD
19,4 6,2 6,9
22,6 7,2 8,1
25,8 8,2 9,2
7,9 9,2
9,2 10,8
10,5 12,3
24,4
27
7,7 8,7
8,6 9,6
10,0 11,6
11,0 12,9
www.stiebel-eltron.com
DHB-E LCD I 63
