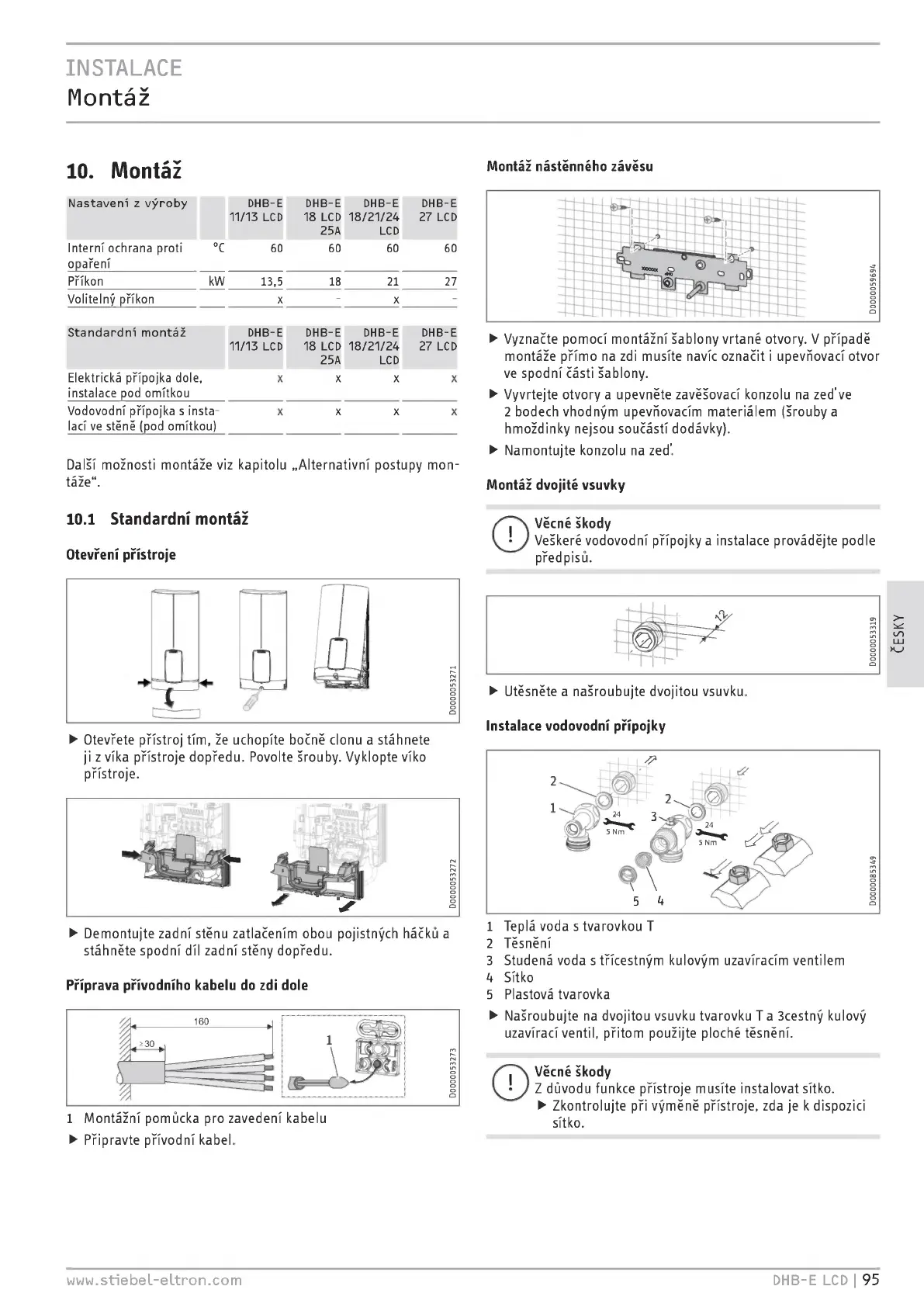

INSTALACE
Montáž
10. Montáž
Nastaveni z výroby
DHB-E
11/13 LCD
DHB-E
18 LCD
25A
DHB-E
18/21/24
LCD
DHB-E
27 LCD
Interní ochrana proti °C
opaření
60
60
60
60
Příkon
kW
13,5
18 21
27
Volitelný příkon
X
-
X
-
Standardní montáž
DHB-E
11/13 LCD
DHB-E
18 LCD
25A
DHB-E
18/21/24
LCD
DHB-E
27 LCD
Elektrická přípojka dole,
instalace pod omítkou
Vodovodní přípojka s insta¬
lací ve stěně (pod omítkou)
X
X
X
X
X
X
X
X
Montáž nástěnného závěsu
► Vyznačte pomocí montážní šablony vrtané otvory. V případě
montáže přímo na zdi musíte navíc označit i upevňovací otvor
ve spodní části šablony.
► Vyvrtejte otvory a upevněte zavěšovací konzolu na zeďve
2 bodech vhodným upevňovacím materiálem (šrouby a
hmoždinky nejsou součástí dodávky).
Další možnosti montáže viz kapitolu „Alternativní postupy
mon
táže“.
► Namontujte konzolu na zeď.
Montáž dvojité vsuvky
10.1 Standardní montáž
Otevření přístroje
©
Věcné škody
Veškeré vodovodní přípojky a instalace provádějte podle
předpisů.
► Otevřete přístroj tím, že uchopíte bočně clonu a stáhnete
ji z víka přístroje dopředu. Povolte šrouby. Vyklopte víko
přístroje.
► Demontujte zadní stěnu zatlačením obou pojistných háčků a
stáhněte spodní díl zadní stěny dopředu.
Příprava přívodního kabelu do zdi dole
1 Montážní pomůcka pro zavedení kabelu
► Připravte přívodní kabel.
► Utěsněte a našroubujte dvojitou vsuvku.
Instalace vodovodní přípojky
1 Teplá voda s tvarovkou T
2 Těsnění
3 Studená voda s třícestným kulovým uzavíracím ventilem
4 Sítko
5 Plastová tvarovka
► Našroubujte na dvojitou vsuvku tvarovku
T
a 3cestný kulový
uzavírací ventil, přitom použijte ploché těsnění.
©
Věcné škody
Z důvodu funkce přístroje musíte instalovat sítko.
► Zkontrolujte při výměně přístroje, zda je k dispozici
sítko.
www.stiebel-eltron.com
DHB-E
LCD
I 95
ČESKY
