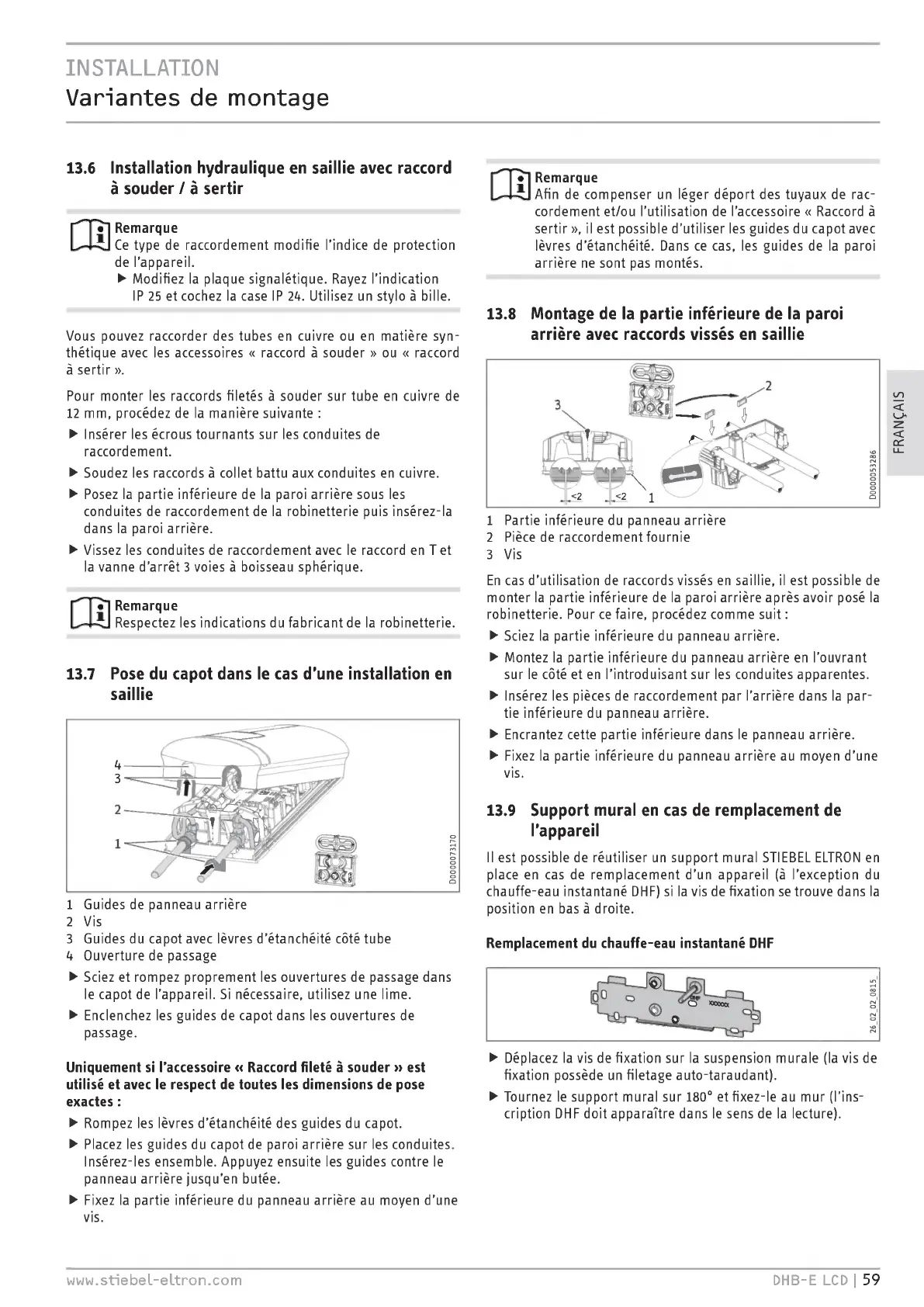

Variantes de montage
13.6 Installation hydraulique en saillie avec raccord
à souder / à sertir
Remarque
Ce type de raccordement modifie l'indice de protection
de l'appareil.
Modifiez la plaque signalétique. Rayez l'indication
IP 25 et cochez la case IP 24. Utilisez un stylo â bille.
Vous pouvez raccorder des tubes en cuivre ou en matière syn-
thétique avec les accessoires « raccord â souder » ou « raccord
sertir ».
Pour monter les raccords filetés â souder sur tube en cuivre de
12 mm, procédez de la manière suivante :
• Insérer les écrous tournants sur les conduites de
raccordement.
• Soudez les raccords â collet battu aux conduites en cuivre.
• Posez la partie inférieure de la paroi arrière sous les
conduites de raccordement de la robinetterie puis insérez-la
dans la paroi arrière.
• Vissez les conduites de raccordement avec le raccord en T et
la vanne d'arrêt 3 voies â boisseau sphérique.
•
1
Remarque
Respectez les indications du fabricant de la robinetterie.
13.7 Pose du capot dans le cas d'une installation en
saillie
1 Guides de panneau arrière
2 Vis
3 Guides du capot avec lèvres d'étanchéité côté tube
4 Ouverture de passage
• Sciez et rompez proprement les ouvertures de passage dans
le capot de l'appareil. Si nécessaire, utilisez une lime.
• Enclenchez les guides de capot dans les ouvertures de
passage.
Uniquement si l'accessoire « Raccord fileté à souder » est
utilisé et avec le respect de toutes les dimensions de pose
exactes :
• Rompez les lèvres d'étanchéité des guides du capot.
• Placez les guides du capot de paroi arrière sur les conduites.
Insérez-les ensemble. Appuyez ensuite les guides contre le
panneau arrière jusqu'en butée.
• Fixez la partie inférieure du panneau arrière au moyen d'une
vis.
lij
Remarque
Afin de compenser un léger déport des tuyaux de rac-
cordement et/ou l'utilisation de l'accessoire « Raccord
sertir », il est possible d'utiliser les guides du capot avec
lèvres d'étanchéité. Dans ce cas, les guides de la paroi
arrière ne sont pas montés.
13.8 Montage de la partie inférieure de la paroi
arrière avec raccords vissés en saillie
1 Partie inférieure du panneau arrière
2 Pièce de raccordement fournie
3 Vis
En cas d'utilisation de raccords vissés en saillie, il est possible de
monter la partie inférieure de la paroi arrière après avoir posé la
robinetterie. Pour ce faire, procédez comme suit :
• Sciez la partie inférieure du panneau arrière.
• Montez la partie inférieure du panneau arrière en l'ouvrant
sur le côté et en l'introduisant sur les conduites apparentes.
• Insérez les pièces de raccordement par l'arrière dans la par-
tie inférieure du panneau arrière.
• Encrantez cette partie inférieure dans le panneau arrière.
• Fixez la partie inférieure du panneau arrière au moyen d'une
vis.
13.9 Support mural en cas de remplacement de
l'appareil
Il est possible de réutiliser un support mural STIEBEL ELTRON en
place en cas de remplacement d'un appareil ( à l'exception du
chauffe-eau instantané DHF) si la vis de fixation se trouve dans la
position en bas â droite.
Remplacement du chauffe-eau instantané DHF
• Déplacez la vis de fixation sur la suspension murale ( la vis de
fixation possède un filetage auto - taraudant).
• Tournez le support mural sur 180° et fixez-le au mur ( l'ins-
cription DHF doit apparaître dans le sens de la lecture).
