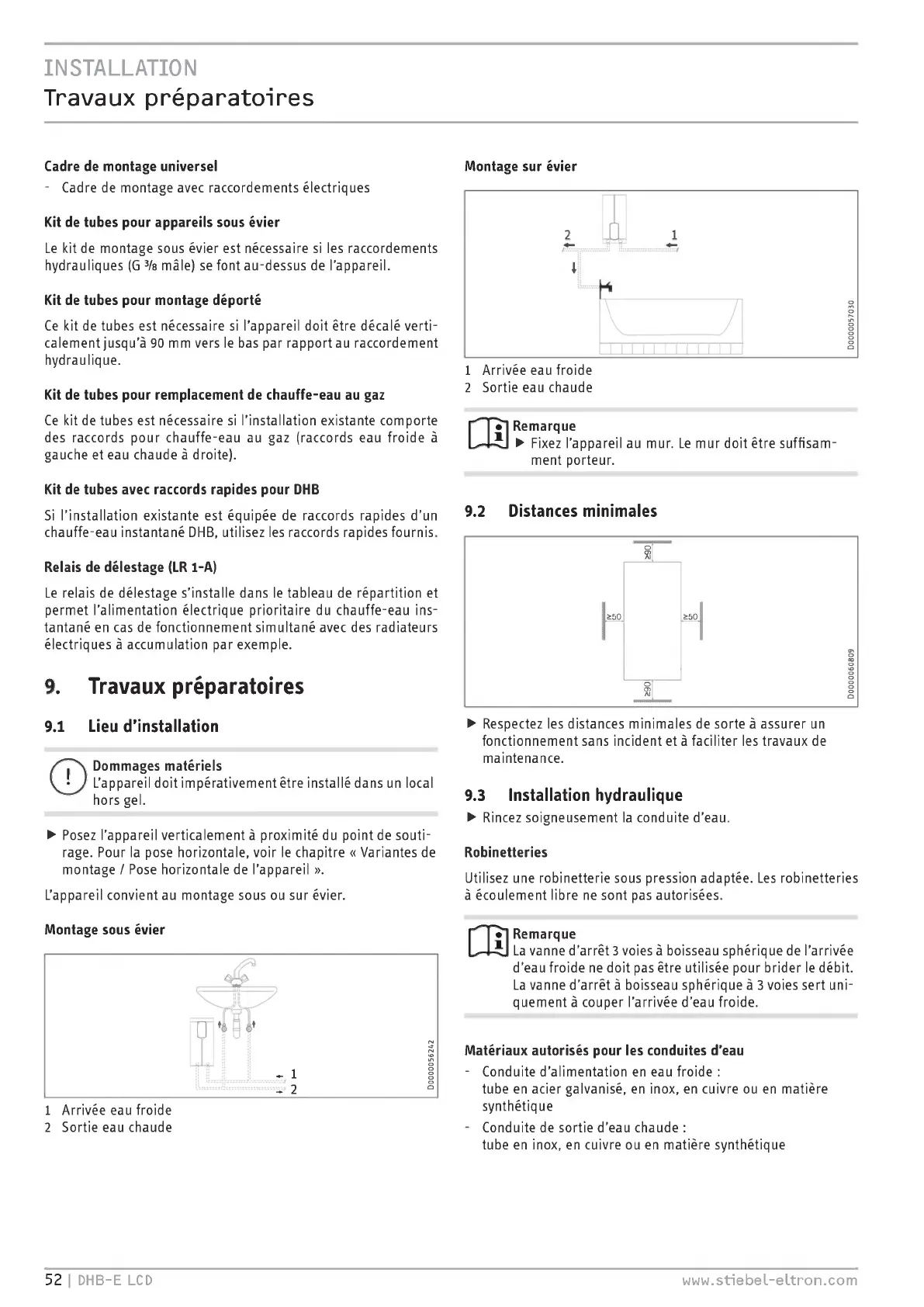

STIEBEL ELTRON DHB-E 11 LCD Operation And Installation Guide

INSTALLATION
Travaux préparatoires
Cadre de montage universel
- Cadre de montage avec raccordements électriques
Kit de tubes pour appareils sous évier
Le kit de montage sous évier est nécessaire si les raccordements
hydrauliques ( G 3/8 mâle) se font au-dessus de l'appareil.
Kit de tubes pour montage déporté
Ce kit de tubes est nécessaire si l'appareil doit être décalé verti-
calement jusqu'à 90 mm vers le bas par rapport au raccordement
hydraulique.
Kit de tubes pour remplacement de chauffe-eau au gaz
Ce kit de tubes est nécessaire si l'installation existante comporte
des raccords pour chauffe-eau au gaz ( raccords eau froide à
gauche et eau chaude à droite).
Kit de tubes avec raccords rapides pour DHB
Si l'installation existante est équipée de raccords rapides d'un
chauffe-eau instantané DHB, utilisez les raccords rapides fournis.
Relais de délestage ( LR 1-A)
Le relais de délestage s'installe dans le tableau de répartition et
permet l'alimentation électrique prioritaire du chauffe-eau ins-
tantané en cas de fonctionnement simultané avec des radiateurs
électriques à accumulation par exemple.
9. Travaux préparatoires
9.1 Lieu d'installation
Dommages matériels
L'appareil doit impérativement être installé dans un local
hors gel.
Montage sur évier
1 Arrivée eau froide
2 Sortie eau chaude
11111
Remarque
> Fixez l'appareil au mur. Le mur doit être suffisam-
ment porteur.
9.2 Distances minimales
> Respectez les distances minimales de sorte à assurer un
fonctionnement sans incident et à faciliter les travaux de
maintenance.
9.3 Installation hydraulique
> Rincez soigneusement la conduite d'eau.
> Posez l'appareil verticalement à proximité du point de souti-
rage. Pour la pose horizontale, voir le chapitre « Variantes de Robinetteries
montage / Pose horizontale de l'appareil ».
L'appareil convient au montage sous ou sur évier.
Montage sous évier
1 Arrivée eau froide
2 Sortie eau chaude
Utilisez une robinetterie sous pression adaptée. Les robinetteries
à écoulement libre ne sont pas autorisées.
IM
Remarque
La vanne d'arrêt 3 voies à boisseau sphérique de l'arrivée
d'eau froide ne doit pas être utilisée pour brider le débit.
La vanne d'arrêt à boisseau sphérique à 3 voies sert uni-
quement à couper l'arrivée d'eau froide.
Matériaux autorisés pour les conduites d'eau
- Conduite d'alimentation en eau froide :
tube en acier galvanisé, en inox, en cuivre ou en matière
synthétique
- Conduite de sortie d'eau chaude :
tube en inox, en cuivre ou en matière synthétique
52 I DHB-E LCD www.stiebel-eltron.com
