Inbetriebnahme

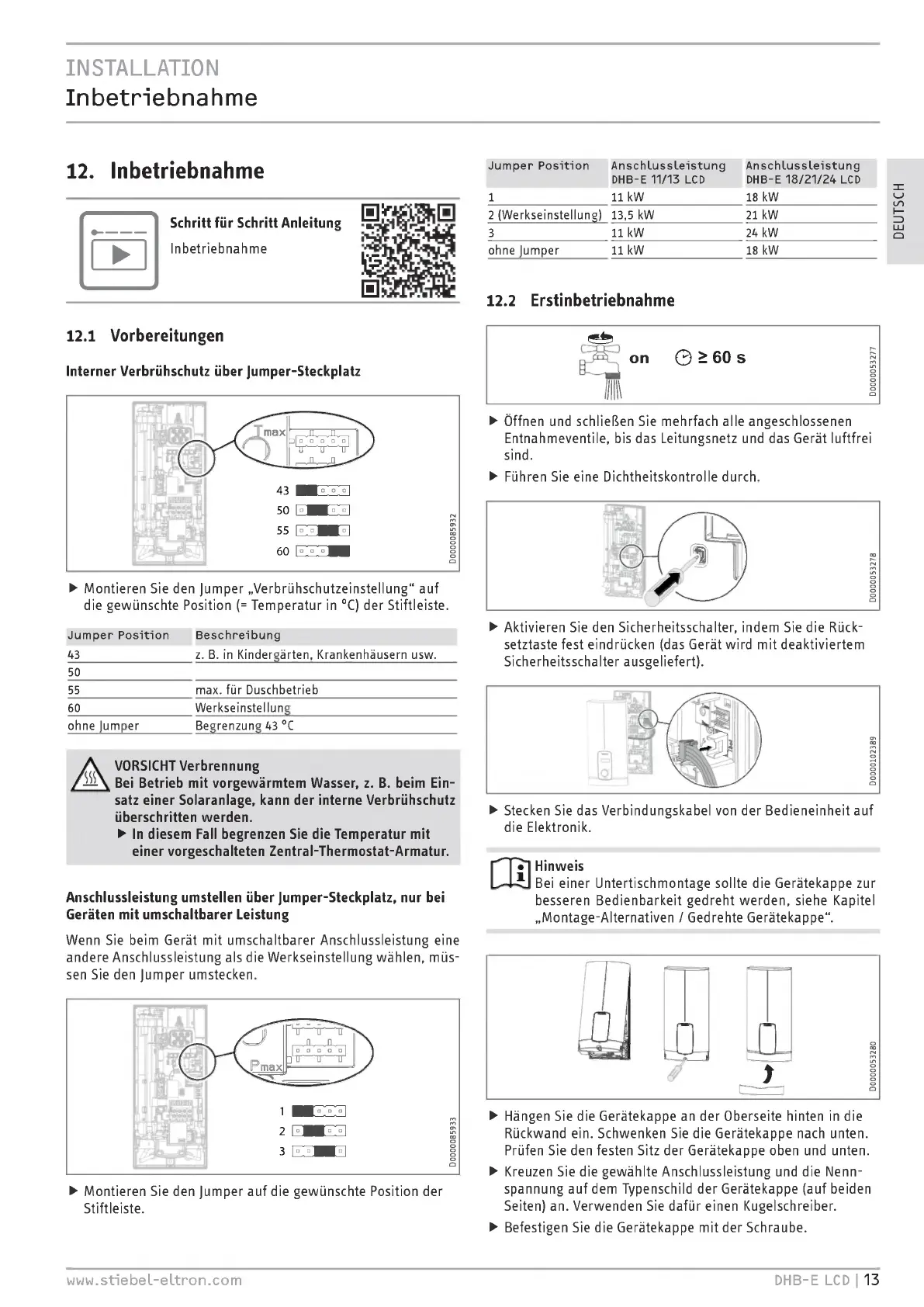

12. Inbetriebnahme
t. Schritt für Schritt Anleitung
Inbetriebnahme
12.1 Vorbereitungen
Interner Verbrühschutz über Jumper - Steckplatz
• Montieren Sie den Jumper „ Verbrühschutzeinstellung" auf
die gewünschte Position (= Temperatur in ° C) der Stiftleiste.
Jumper Position
43
50
Beschreibung
z. B. in Kindergärten, Krankenhäusern usw.
55 max. für Duschbetrieb
60 Werkseinstellung
ohne Jumper Begrenzung 43 ° C
VORSICHT Verbrennung
Bei Betrieb mit vorgewärmtem Wasser, z. B. beim Ein-
satz einer Solaranlage, kann der interne Verbrühschutz
überschritten werden.
In diesem Fall begrenzen Sie die Temperatur mit
einer vorgeschalteten Zentral - Thermostat - Armatur.
Anschlussleistung umstellen über jumper - Steckplatz, nur bei
Geräten mit umschaltbarer Leistung
Wenn Sie beim Gerät mit umschaltbarer Anschlussleistung eine
andere Anschlussleistung als die Werkseinstellung wählen, müs-
sen Sie den jumper umstecken.
• Montieren Sie den jumper auf die gewünschte Position der
Stiftleiste.
Jumper Position Anschlussieistung Anschlussieistung
DHB-E 11/13 LCD DHB-E 18/21/24 LCD
1 11 kW 18 kW
2 ( Werkseinstellung) 13,5 kW 21 kW
3 11 kW 24 kW
ohne Jumper 11 kW
12.2 Erstinbetriebnahme
18 kW
• Öffnen und schließen Sie mehrfach alle angeschlossenen
Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei
sind.
• Führen Sie eine Dichtheitskontrolle durch.
• Aktivieren Sie den Sicherheitsschalter, indem Sie die Rück-
setztaste fest eindrücken ( das Gerät wird mit deaktiviertem
Sicherheitsschalter ausgeliefert).
• Stecken Sie das Verbindungskabel von der Bedieneinheit auf
die Elektronik.
Hinweis
Bei einer Untertischmontage sollte die Gerätekappe zur
besseren Bedienbarkeit gedreht werden, siehe Kapitel
„Montage - Alternativen / Gedrehte Gerätekappe".
• Hängen Sie die Gerätekappe an der Oberseite hinten in die
Rückwand ein. Schwenken Sie die Gerätekappe nach unten.
Prüfen Sie den festen Sitz der Gerätekappe oben und unten.
• Kreuzen Sie die gewählte Anschlussleistung und die Nenn-
spannung auf dem Typenschild der Gerätekappe ( auf beiden
Seiten) an. Verwenden Sie dafür einen Kugelschreiber.
• Befestigen Sie die Gerätekappe mit der Schraube.
UJ
www.stiebel-eltron.com DHB-E LCD 113
