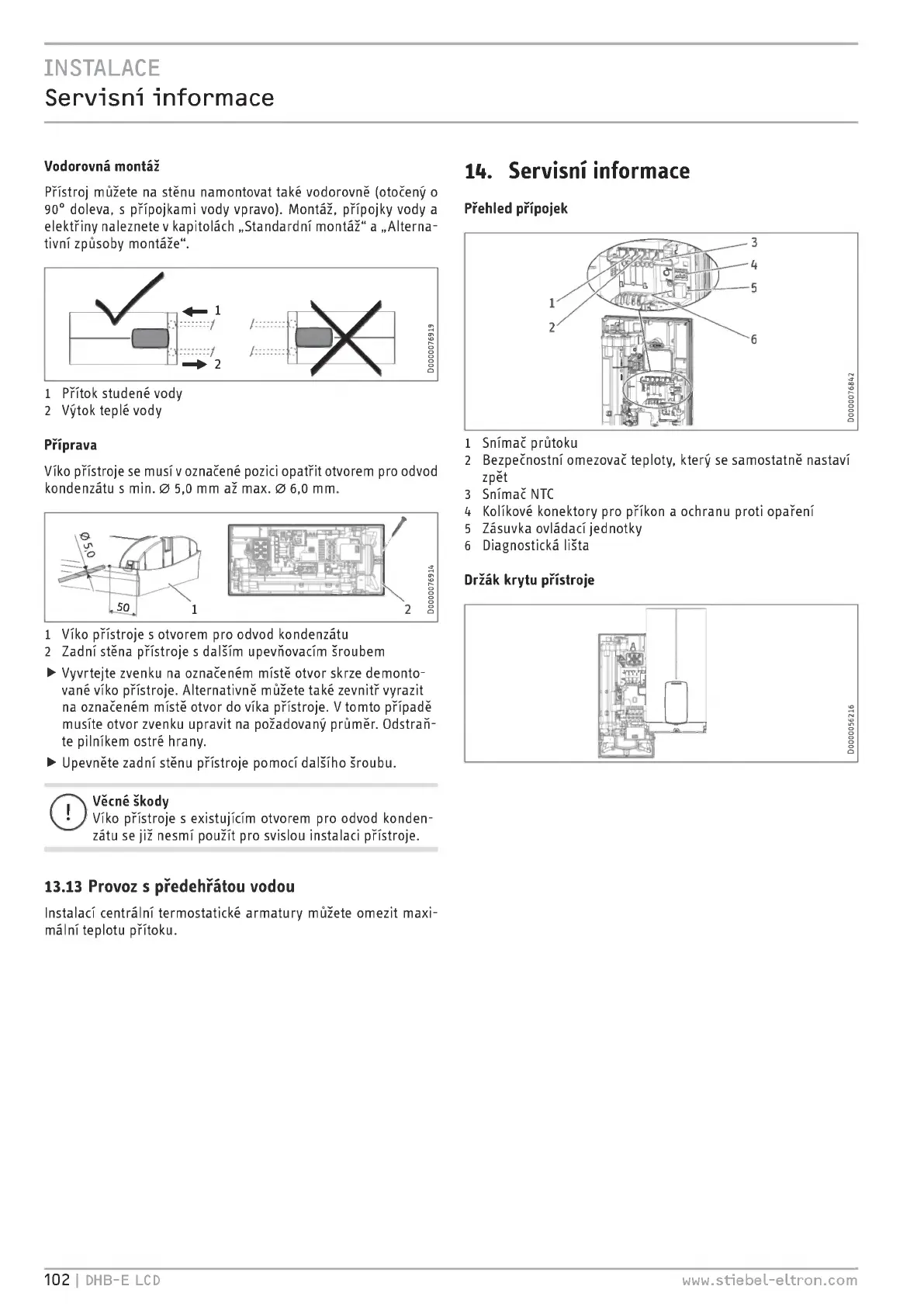

INSTALACE
Servisni informace
Vodorovná montáž
Přístroj můžete na stěnu namontovat také vodorovně ( otočený o
90° doleva, s přípojkami vody vpravo). Montáž, přípojky vody a
elektřiny naleznete v kapitolách „ Standardní montáž" a „ Alterna-
tivní způsoby montáže".
1 Přítok studené vody
2 Výtok teplé vody
Příprava
Víko přístroje se musi v označené pozici opatřit otvorem pro odvod
kondenzátu s min. O 5,0 mm až max. O 6,0 mm.
1 Víko přístroje s otvorem pro odvod kondenzátu
2 Zadní stěna přístroje s dalším upevňovacím šroubem
> Vyvrtejte zvenku na označeném mist -6 otvor skrze demonto-
vané víko přístroje. Alternativně můžete také zevnitř vyrazit
na označeném mist -6 otvor do víka přístroje. V tomto případě
musíte otvor zvenku upravit na požadovaný průměr. Odstraň-
te pilníkem ostré hrany.
> Upevněte zadni stěnu přístroje pomocí dalšího šroubu.
Věcné škody
Víko přístroje s existujícím otvorem pro odvod konden-
zátu se již nesmí použít pro svislou instalaci přístroje.
13.13 Provoz s předehřátou vodou
Instalací centralni termostaticke armatury můžete omezit maxi-
mální teplotu přítoku.
14. Servisní informace
Přehled přípojek
1 Snímač průtoku
2 Bezpečnostní omezovač teploty, který se samostatně nastaví
zpět
3 Snímač NTC
4 Kolíkové konektory pro příkon a ochranu proti opaření
5 Zásuvka ovládací jednotky
6 Diagnostická lišta
Držák krytu přístroje
102 I DHB-E LCD www.stiebel-eltron.com
