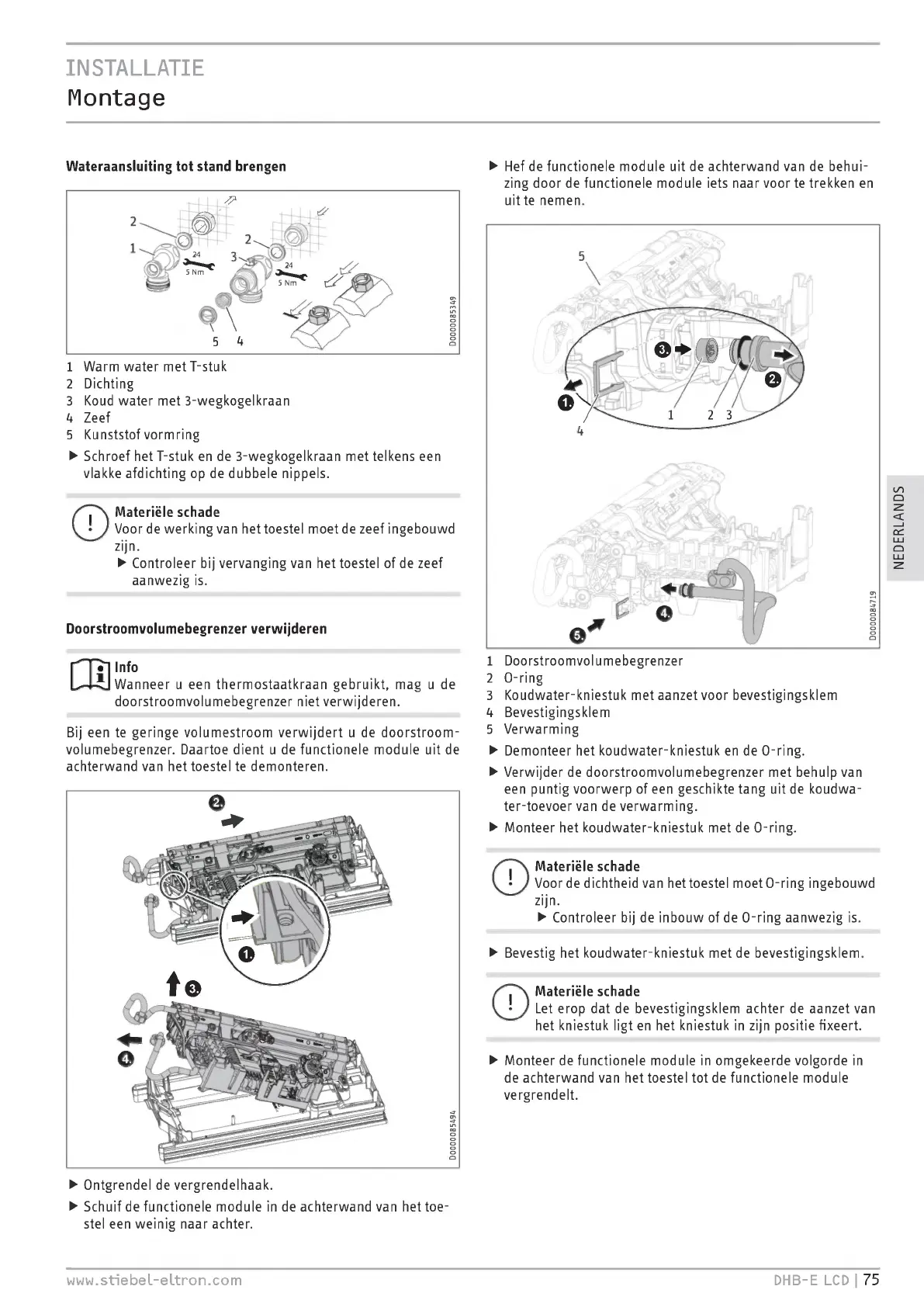

INSTALLATIE
Montage
Wateraansluiting tot stand brengen
1 Warm water met T-stuk
2 Dichting
3 Koud water met 3-wegkogelkraan
4 Zeef
5 Kunststof vormring
> Schroef het T-stuk en de 3-wegkogelkraan met telkens een
vlakke afdichting op de dubbele nippels.
Materiële schade
Voor de werking van het toestel moet de zeef ingebouwd
zijn.
> Controleer bij vervanging van het toestel of de zeef
aanwezig is.
Doorstroomvolumebegrenzer verwijderen
Info
Wanneer u een thermostaatkraan gebruikt, mag u de
doorstroomvolumebegrenzer niet verwijderen.
Bij een te geringe volumestroom verwijdert u de doorstroom-
volumebegrenzer. Daartoe dient u de functionele module uit de
achterwand van het toestel te demonteren.
> Ontgrendel de vergrendelhaak.
> Schuif de functionele module in de achterwand van het toe-
stel een weinig naar achter.
> Hef de functionele module uit de achterwand van de behui-
zing door de functionele module iets naar voor te trekken en
uit te nemen.
1 Doorstroomvolumebegrenzer
2 0-ring
3 Koudwater-kniestuk met aanzet voor bevestigingsklem
4 Bevestigingsklem
5 Verwarming
> Demonteer het koudwater-kniestuk en de 0-ring.
> Verwijder de doorstroomvolumebegrenzer met behulp van
een puntig voorwerp of een geschikte tang uit de koudwa-
ter-toevoer van de verwarming.
> Monteer het koudwater-kniestuk met de 0-ring.
O
Materiële schade
Voor de dichtheid van het toestel moet 0-ring ingebouwd
zijn.
> Controleer bij de inbouw of de 0-ring aanwezig is.
> Bevestig het koudwater-kniestuk met de bevestigingsklem.
C)
Materiële schade
Let erop dat de bevestigingsklem achter de aanzet van
het kniestuk ligt en het kniestuk in zijn positie fixeert.
> Monteer de functionele module in omgekeerde volgorde in
de achterwand van het toestel tot de functionele module
vergrendelt.
NEDERLANDS
www.stiebel-eltron.com
DHB-E LCD I 75
