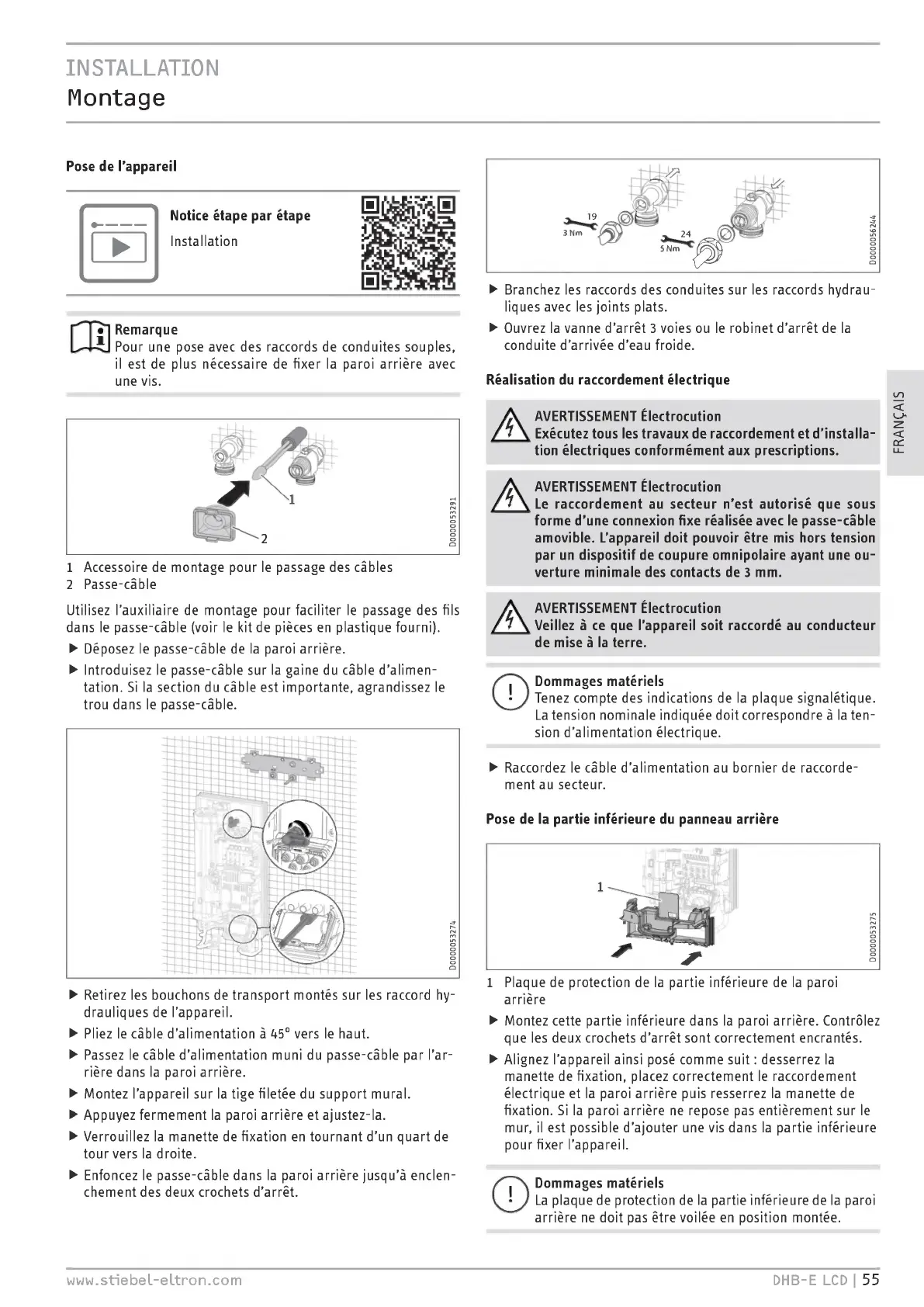

INSTALLATION
Montage
Pose de l'appareil
Notice étape par étape
Installation
Remarque
Pour une pose avec des raccords de conduites souples,
il est de plus nécessaire de fixer la paroi arrière avec
une vis.
1 Accessoire de montage pour le passage des câbles
2 Passe - câble
Utilisez l'auxiliaire de montage pour faciliter le passage des fils
dans le passe - câble ( voir le kit de pièces en plastique fourni).
• Déposez le passe - câble de la paroi arrière.
• Introduisez le passe - câble sur la gaine du câble d'alimen-
tation. Si la section du câble est importante, agrandissez le
trou dans le passe - câble.
• Retirez les bouchons de transport montés sur les raccord hy-
drauliques de l'appareil.
• Pliez le câble d'alimentation à 45° vers le haut.
• Passez le câble d'alimentation muni du passe - câble par l'ar-
rière dans la paroi arrière.
• Montez l'appareil sur la tige filetée du support mural.
• Appuyez fermement la paroi arrière et ajustez-la.
• Verrouillez la manette de fixation en tournant d'un quart de
tour vers la droite.
• Enfoncez le passe - câble dans la paroi arrière jusqu'à enclen-
chement des deux crochets d'arrêt.
• Branchez les raccords des conduites sur les raccords hydrau-
liques avec les joints plats.
• Ouvrez la vanne d'arrêt 3 voies ou le robinet d'arrêt de la
conduite d'arrivée d'eau froide.
Réalisation du raccordement électrique
A7
z AVERTISSEMENT Électrocution
Exécutez tous les travaux de raccordement et d'installa-
tion électriques conformément aux prescriptions.
A7
, AVERTISSEMENT Électrocution
Le raccordement au secteur n'est autorisé que sous
forme d'une connexion fixe réalisée avec le passe - câble
amovible. L'appareil doit pouvoir ětre mis hors tension
par un dispositif de coupure omnipolaire ayant une ou-
verture minimale des contacts de 3 mm.
A7
, AVERTISSEMENT Électrocution
Veillez ä ce que l'appareil soit raccordé au conducteur
de mise ä la terre.
O
Dommages matériels
Tenez compte des indications de la plaque signalétique.
La tension nominale indiquée doit correspondre à la ten-
sion d'alimentation électrique.
• Raccordez le câble d'alimentation au bornier de raccorde-
ment au secteur.
Pose de la partie inférieure du panneau arrière
1 Plaque de protection de la partie inférieure de la paroi
arrière
• Montez cette partie inférieure dans la paroi arrière. Contrôlez
que les deux crochets d'arrêt sont correctement encrantes.
• Alignez l'appareil ainsi posé comme suit : desserrez la
manette de fixation, placez correctement le raccordement
électrique et la paroi arrière puis resserrez la manette de
fixation. Si la paroi arrière ne repose pas entièrement sur le
mur, il est possible d'ajouter une vis dans la partie inférieure
pour fixer l'appareil.
O
Dommages matériels
La plaque de protection de la partie inférieure de la paroi
arrière ne doit pas être voilée en position montée.
www.stiebel-eltron.com
DHB-E LCD I 55
