0478 131 9965 A - EN
100

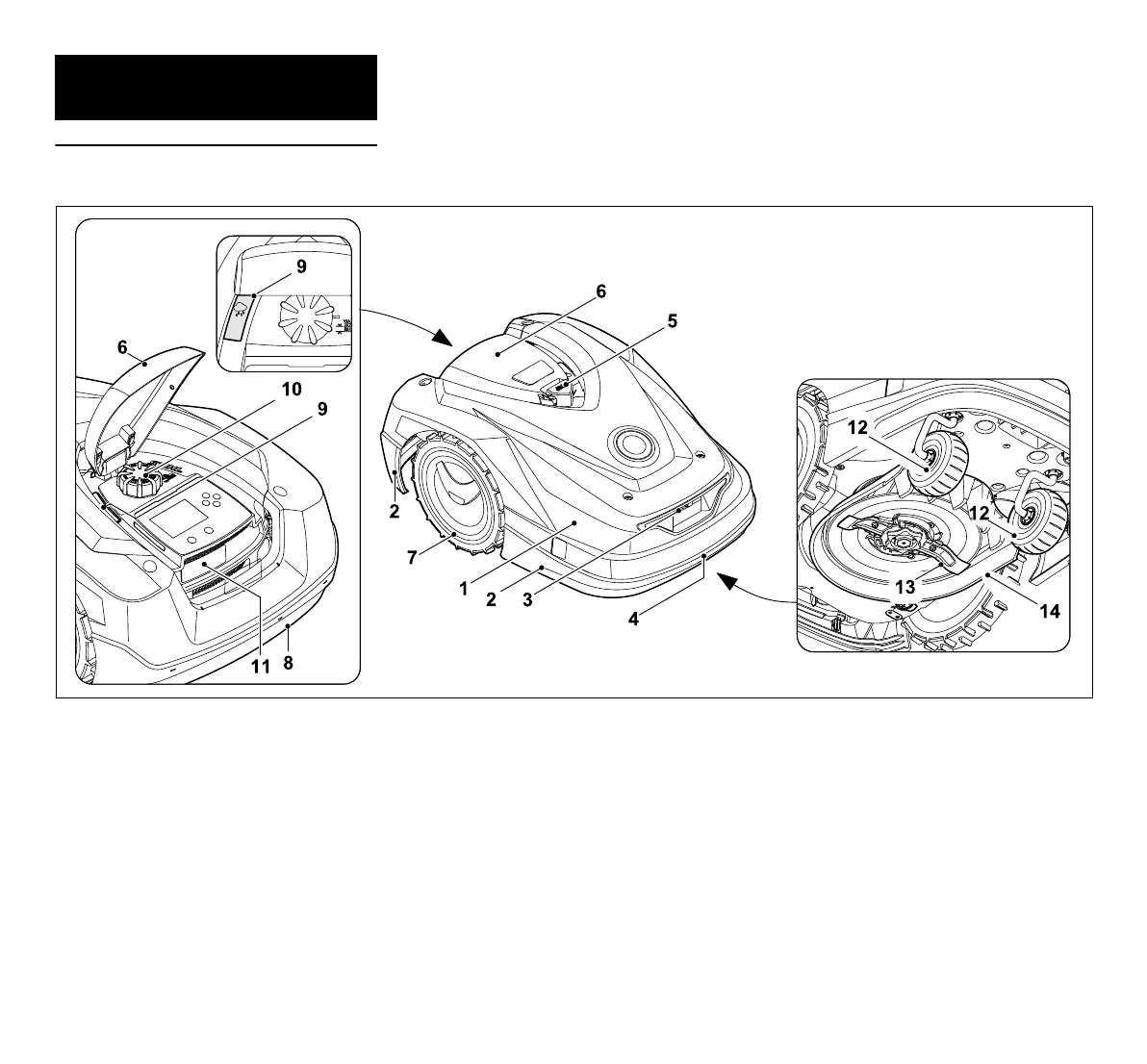

3.1 Robotic mower
3. Machine overview
1 Movably mounted hood (Ö 5.4),
(Ö 5.5)
2 Impact protector
3 Charging contacts:
Connecting contacts to the docking
station
4 Front carrying handle (integrated in
the movable hood) (Ö 21.1)
5 STOP button (Ö 5.1)
6 Flap (Ö 15.2)
7 Drive wheel
8 Rear carrying handle (integrated in
the movable hood) (Ö 21.1)
9 Rain sensor (Ö 11.10)
10 Rotary handle for cutting height
adjustment (Ö 9.5)
11 Identification plate with machine
number
12 Front wheel
13 Dual-ground mowing blade (Ö 16.4)
14 Mowing deck
