0478 131 9965 A - DE

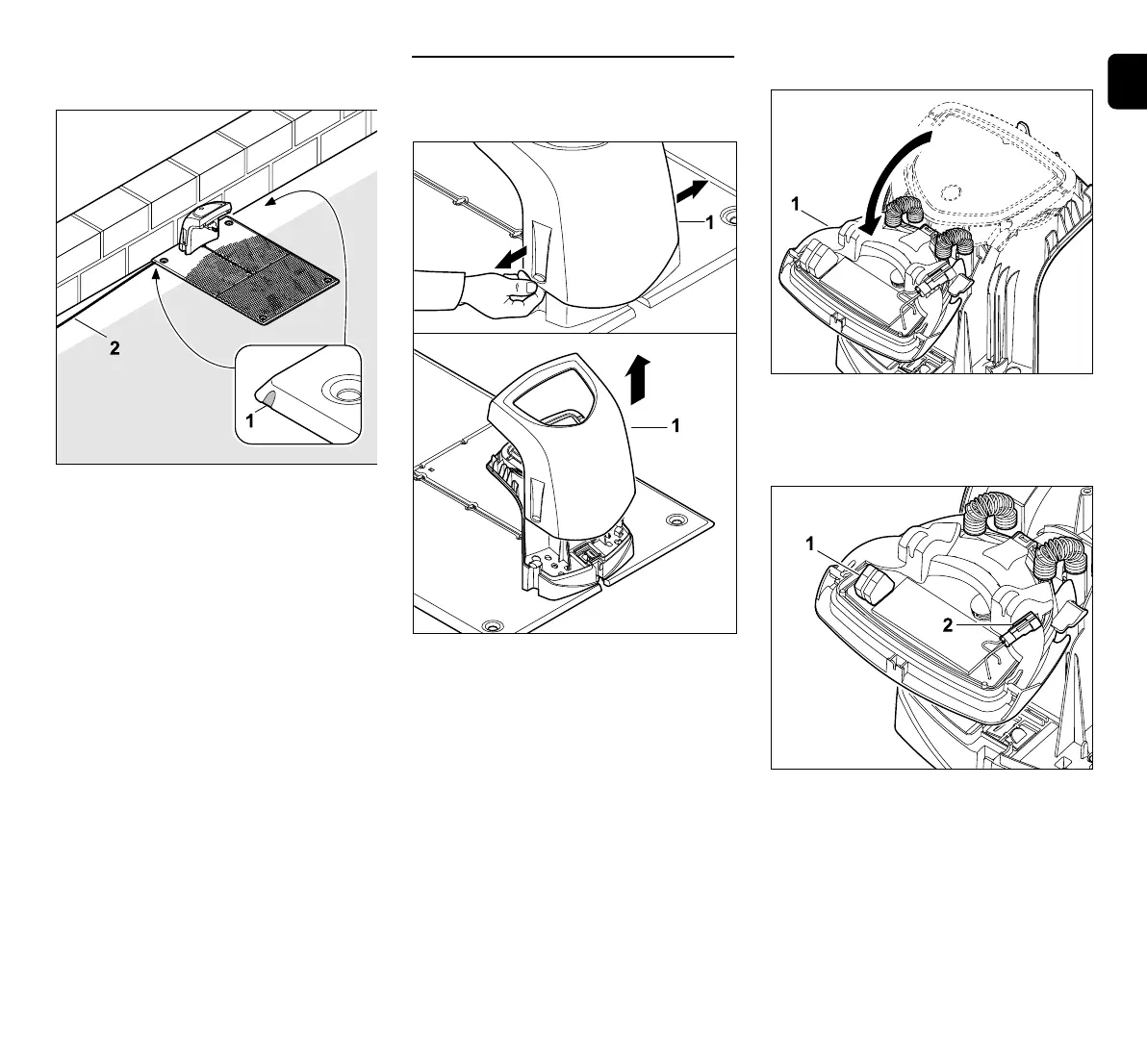

Dockingstation an einer Wand
installieren:
Falls die Dockingstation an einer Wand
installiert wird, muss in der Bodenplatte mit
Hilfe einer Kombizange wahlweise links
oder rechts ein Steg (1) ausgebrochen
werden, um Platz für das Netzkabel (2) zu
schaffen.
9.2 Anschlüsse der Dockingstation
Abdeckung abnehmen:
Abdeckung (1) wie abgebildet links und
rechts leicht auseinanderziehen und nach
oben abnehmen.
Panel aufklappen:
Panel (1) nach vorne aufklappen. Panel in
aufgeklappter Position halten, weil es
aufgrund der Scharnierfedern selbständig
zuklappt.
Die Anschlüsse für den
Begrenzungsdraht (1) und das
Stromkabel (2) sind bei geschlossenem
Panel gegen Witterungseinflüsse
geschützt.
