Stihl RMI 522.0 C - Netzleitung an der Dockingstation Anschließen

0478 131 9965 A - DE
26

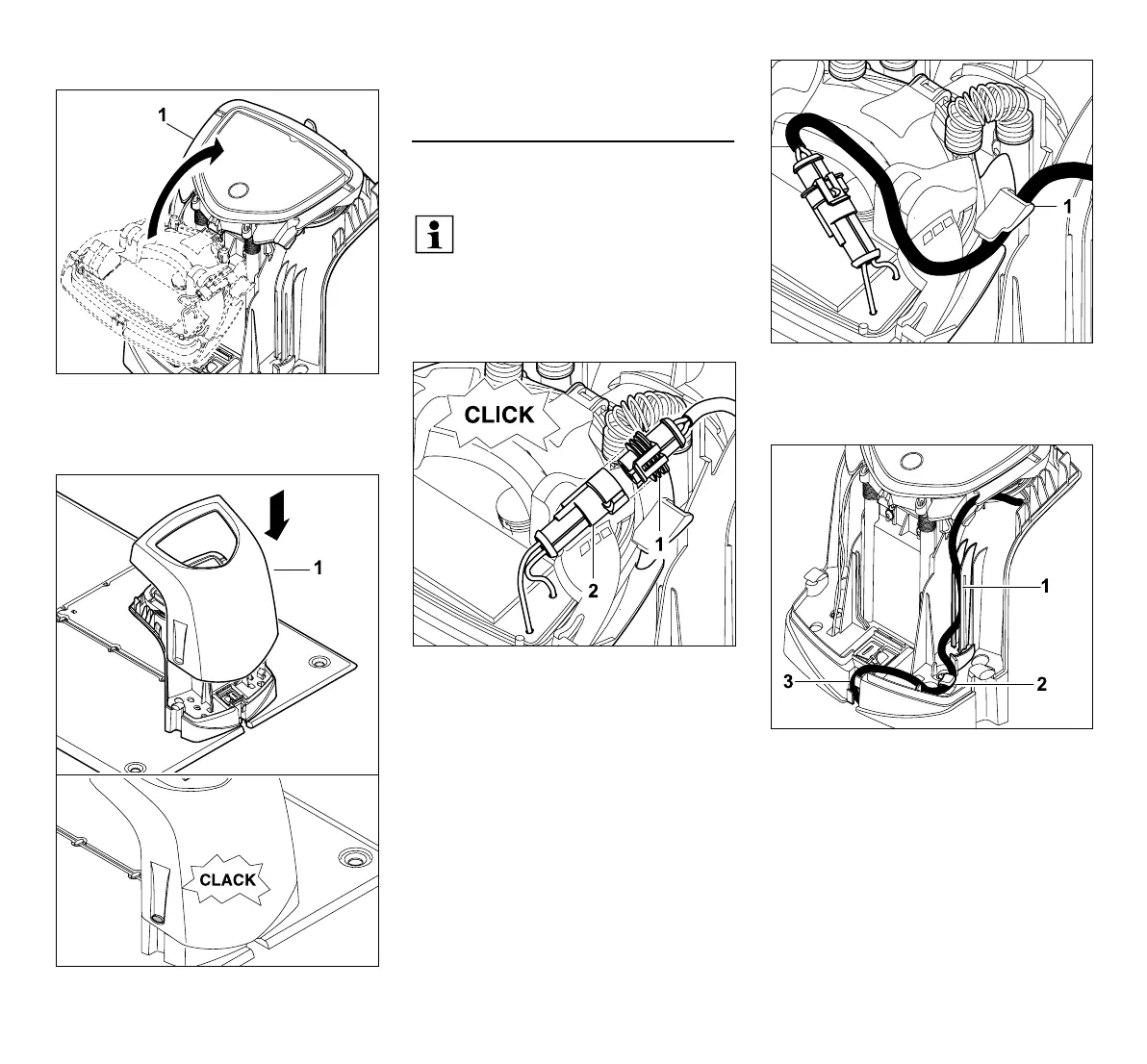

Panel zuklappen:
Panel (1) nach hinten zuklappen – keine
Kabel einklemmen.
Abdeckung aufsetzen:
Abdeckung (1) auf Dockingstation
aufsetzen und einrasten lassen – keine
Kabel einklemmen.
9.3 Netzleitung an der Dockingstation
anschließen
● Abdeckung der Dockingstation
abnehmen und Panel aufklappen.
(Ö 9.2)
Stecker des Netzteils (1) an Stecker der
Dockingstation (2) anstecken.
Stromkabel durch die Kabelführung (1) am
Panel führen.
● Panel zuklappen. (Ö 9.2)
Stromkabel wie abgebildet in die
Kabelführung (1) eindrücken und weiter
durch die Zugentlastung (2) und den
Kabelkanal (3) zum Netzteil führen.
● Abdeckung der Dockingstation
schließen. (Ö 9.2)
Hinweis:
Stecker und Anschlussbuchse
müssen sauber sein.
