219
DEENNLIT FR
0478 131 9965 A - FR

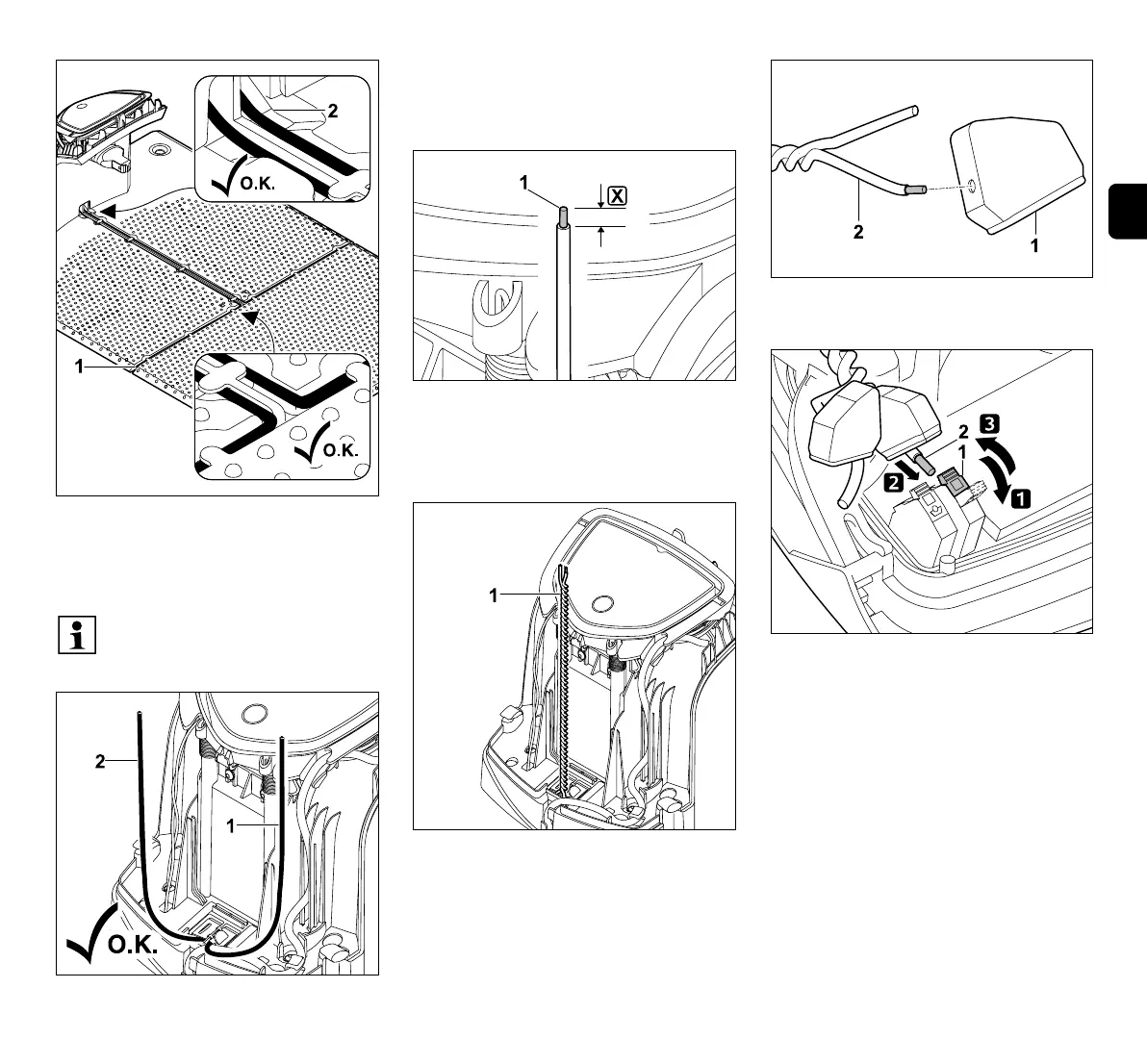

Placer le fil de délimitation (1) dans les
guide-câbles de la plaque de base et le
faire passer par le socle (2).
Raccordement du fil de délimitation :
Raccourcir l'extrémité de fil gauche (1) et
l'extrémité de fil droite (2) à la même
longueur. Longueur de la sortie de fil à
l'extrémité de fil : 40 cm
À l'aide d'un outil adéquat, dénuder
l'extrémité de fil gauche (1) sur la longueur
indiquée X et torsader le toron.
X = 10-12 mm
Torsader entre elles les extrémités libres
du fil (1) comme indiqué sur la figure.
● Ouvrir le panneau et le tenir. (Ö 9.2)
Enfiler à chaque fois un passe-câble (1)
sur les deux extrémités du fil (2).
1 Ouvrir le levier de serrage gauche (1).
2 Insérer l'extrémité de fil dénudée (2)
dans le bloc de serrage jusqu'en butée.
3 Fermer le levier de serrage (1).
Remarque :
Veiller à la propreté des contacts
(non corrodés, encrassés, ...).
