Halterung für Röntgenkassette - FA64205
Die optionale Halterung für Röntgenkassetten dient der Bereithaltung von notwendigen Unterlagen zur Durchführung
von Röntgenaufnahmen mit dem Bett.
MONTAGE
Erforderliche Werkzeuge:
• Phillips-Schraubendreher Nr. 2
1. Den Fowler-Bereich auf die maximale senkrechte Position anheben.
2. Falls noch nicht erfolgt, die Bremsen arretieren.
3. Das Bett ausstecken und den Batterie-Hauptschalter ausschalten.

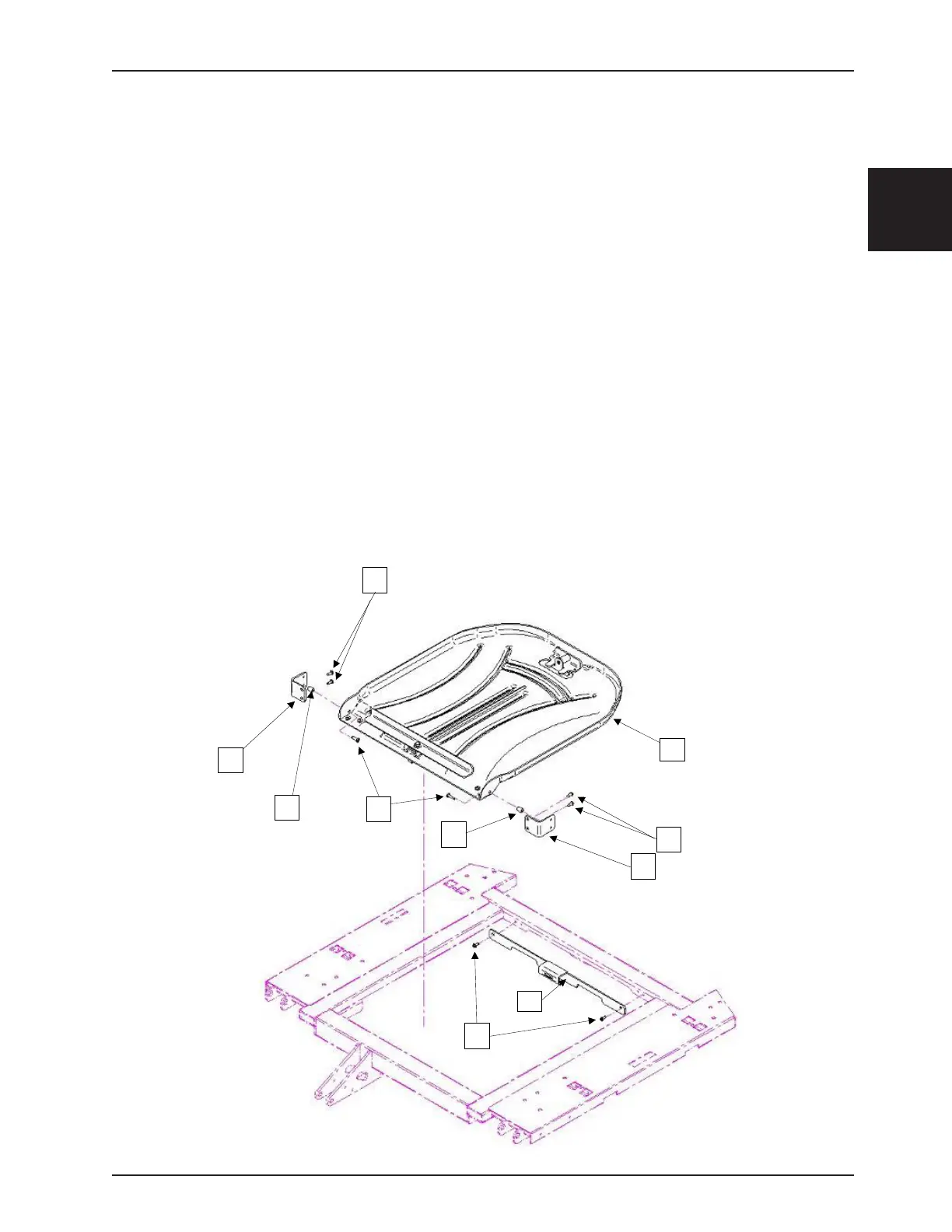

4. Unter Verwendung eines Phillips-Schraubendrehers die Konsolenvorrichtung (A) mit zwei Schneidschrauben
Nr. 10 x ½" (F) an den oberen Teil des Fowler-Rahmens montieren.
5. Unter Verwendung eines Phillips-Schraubendrehers die beiden Schwenkkonsolen (B) für die Kassettenhalterung
mit vier Schneidschrauben Nr. 10 x ½" (G) an den unteren Teil des Fowler-Rahmens montieren.
6. Unter Verwendung eines Phillips-Schraubendrehers die Schildhalterung für die Röntgenkassetten (C) mit
zwei Schneidschrauben Nr. 10 x 19 mm (3/4") (E) und zwei Abstandhaltern (D) in die Schwenkkonsolen der
Kassettenhalterung (B) montieren.
Hinweis: Sicherstellen, dass die Haltevorrichtung für Röntgenkassetten nach der Verwendung geschlossen
wird, um Beschädigung bei Bewegung des Fowler-Bereichs oder des Neigungssystems zu vermeiden.
C
B
E
D
G
F
G
B
D
