www.stryker.com 2131-009-005 REV A 4-77
Terugkeren naar de inhoudsopgave
Nederlands
Röntgencassettehouder - FA64205
De optionele röntgencassettehouder is ontworpen om het benodigde materiaal te bevatten voor het uitvoeren van
röntgenopnamen met het bed.
INSTALLATIE
Benodigd gereedschap:
• Phillips-kruiskopschroevendraaier no 2
1. Breng de Fowler omhoog tot de volledig verticale stand.
2. Zet de remmen vast als deze nog niet vastgezet zijn.
3. Verwijder de netsnoerstekker van het bed uit het wandstopcontact en schakel de accu uit met de daartoe bestemde
schakelaar.

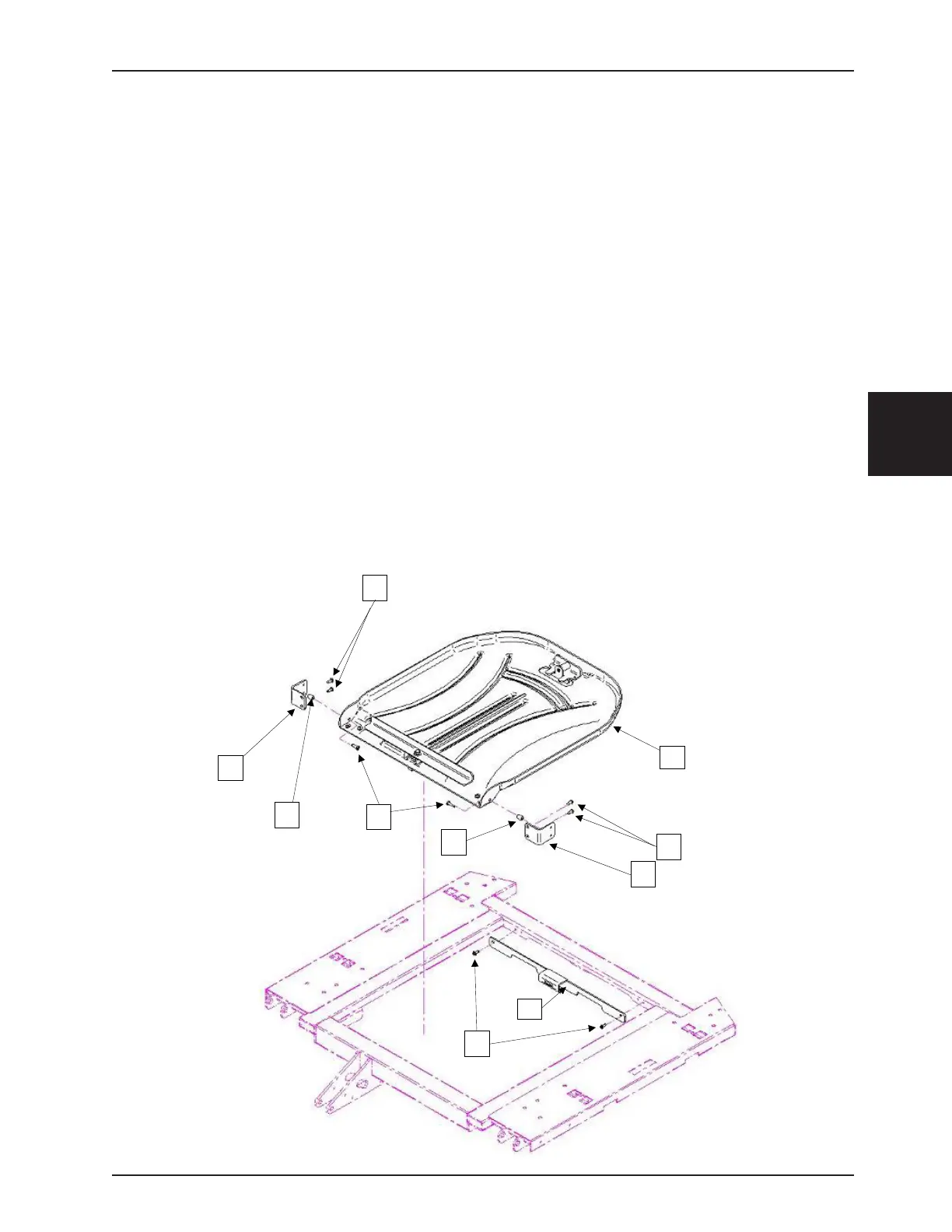

4. Installeer met behulp van een Phillips-kruiskopschroevendraaier de steun (A) op de bovenkant van het Fowler-
frame met twee tapschroeven no 10 van ½ inch (F).
5. Installeer met behulp van een Phillips-kruiskopschroevendraaier de twee scharnierbeugels van de cassettehouder
(B) in het onderste deel van de Fowler met vier tapschroeven no 10 van ½ inch (G).
6. Installeer met behulp van een Phillips-kruiskopschroevendraaier de plaat van de röntgencassettehouder (C) in
de scharnierbeugels van de cassettehouder (B) met twee tapschroeven no 10 van 19 mm (¾ inch) (E) en twee
passingen (D).
Opmerking: Denk eraan de steun van de röntgencassettehouder na gebruik te sluiten om te voorkomen dat
deze schade oploopt bij de beweging van het Fowler-gedeelte of van het kantelsysteem.
C
B
E
D
G
F
G
B
D
