Italiano
www.stryker.com 2131-009-005 REV A 3-75
Ritorna all'indice
Manicotto per apparecchi di trazione - da FA64215 a FA64219
Questo manicotto opzionale permette l'installazione di apparecchi di trazione. È disponibile in cinque diverse
configurazioni e misure, elencate sotto. Le procedure di installazione descritte di seguito si applicano a tutte le
configurazioni elencate.
NOTA – Quando si installa il manicotto per apparecchi di trazione o l'asta portaflebo, il segmento dei piedi del
materasso viene fermato.
• Set manicotto per apparecchi di trazione - 101,6 mm x 12,7 mm FA64215
• Manicotto per apparecchi di trazione 101,6 mm x 19 mm FA64216
• Manicotto per apparecchi di trazione 203,2 mm x 12,7 mm FA64217
• Manicotto per apparecchi di trazione 203,2 mm x 19 mm FA64218
• Manicotto per apparecchi di trazione 165,1 mm x 19 mm FA64219
INSTALLAZIONE
Attrezzi necessari
• Chiave composta da 11 mm (7/16")
Procedura

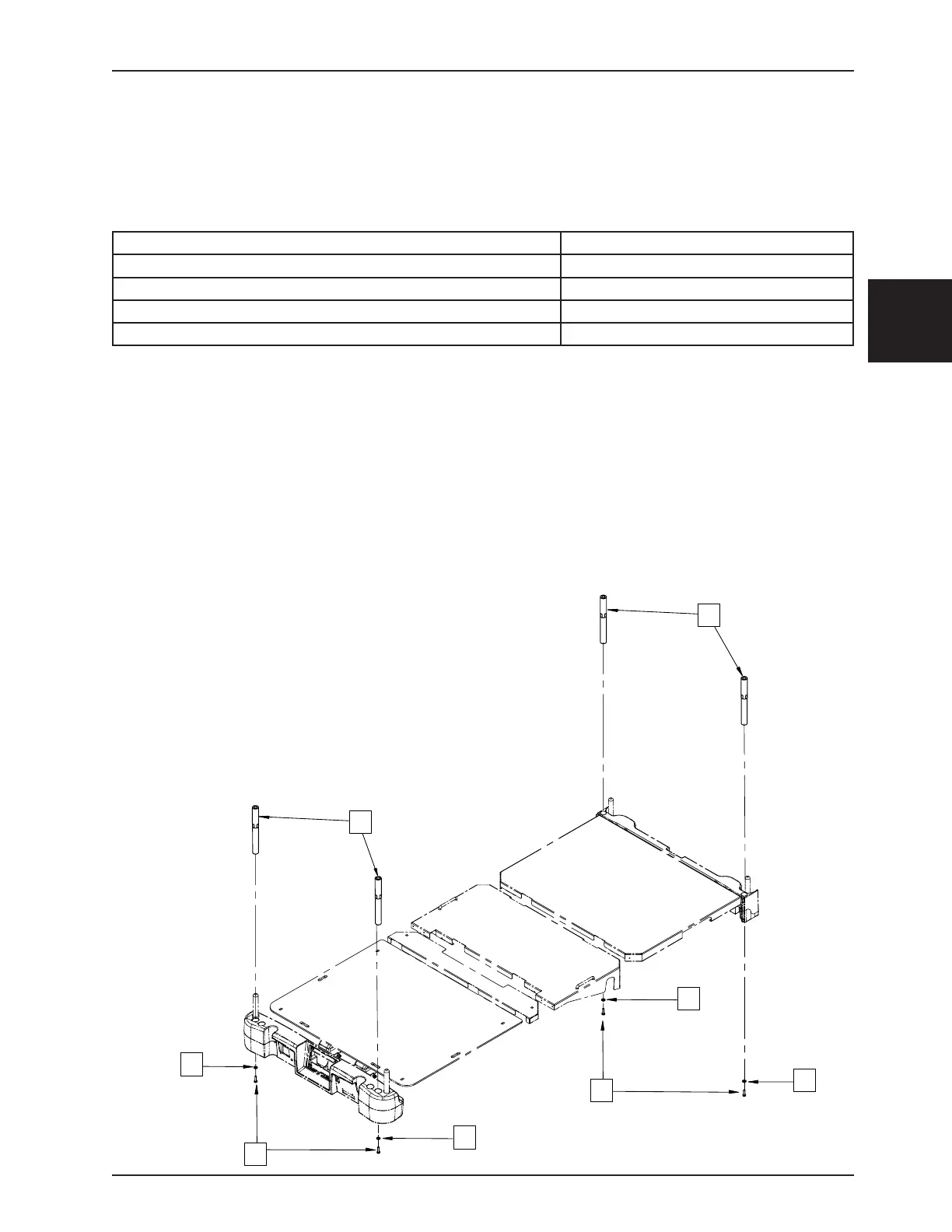

1. Installare i 4 manicotti per apparecchi di trazione (A) nei corrispondenti fori ai 4 angoli del letto.
2. Fissarli con le rondelle (B) e i bulloni (C) forniti.
Nota – Il bullone usato nella fase 2 è ricoperto con “Scotch Grip”. Se dopo l'installazione iniziale si rende
necessario rimuovere questo tipo di bullone, bisogna sostituirlo con uno nuovo, identico a quello originale.
A
B
A
C
C
B
B
B
