Italiano
www.stryker.com 2131-009-005 REV A 3-67
Ritorna all'indice
FUNZIONAMENTO
1. Tirare verso il basso il fermo (Figura G) e girare il supporto tubolare di 90° (Figura H) per sistemarlo
perpendicolarmente rispetto al pannello (Figura I); quindi, rilasciare il fermo.
2. Sostenere la parte inferiore del vassoio di plastica e capovolgerlo in modo che poggi sul supporto tubolare.
Applicare pressione sul vassoio per alloggiarlo saldamente sul supporto (Figura J).
3. Fissare il monitor sul vassoio usando le apposite cinghie (Figure K e L).
Nota – Prima di installare il vassoio per il trasporto, il piano rete deve essere messo in posizione
orizzontale.
AVVERTENZA
• Il carico massimo del vassoio è di 18 kg.
• Il carico massimo del supporto tubolare è di 68 kg.

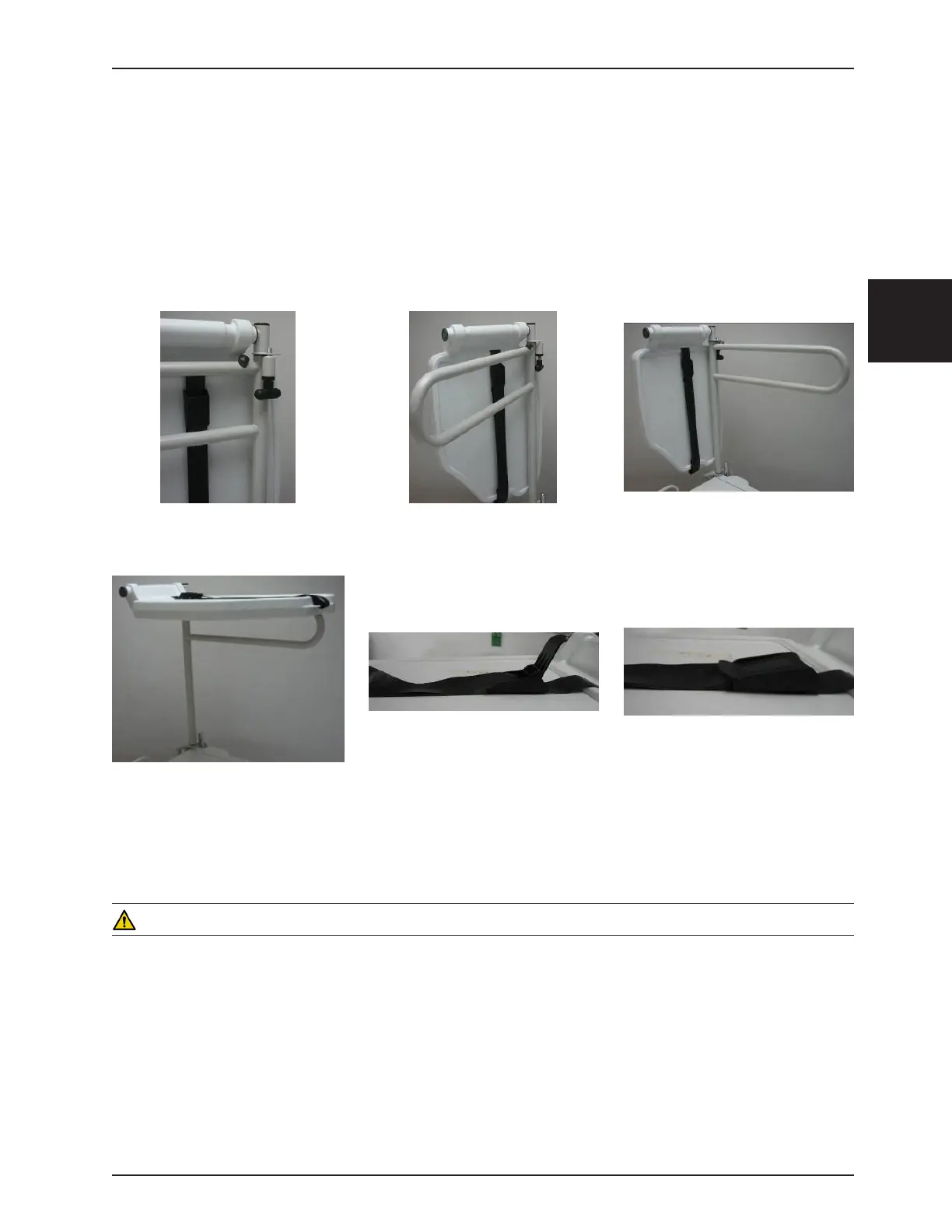

Figura G - Tirare il fermo Figura H - Girare il supporto tubolare Figura I - Perpendicolare al pannello
Figura J - Alloggiarlo saldamente Figura K - Fissare con le cinghie Figura L - Fissare con le cinghie
Vassoio per dispositivo di monitoraggio (segue) - FA64214
