1 695 106 288 2013-10-30| Beissbarth GmbH
10 | MS 63 | Erstinbetriebnahmede

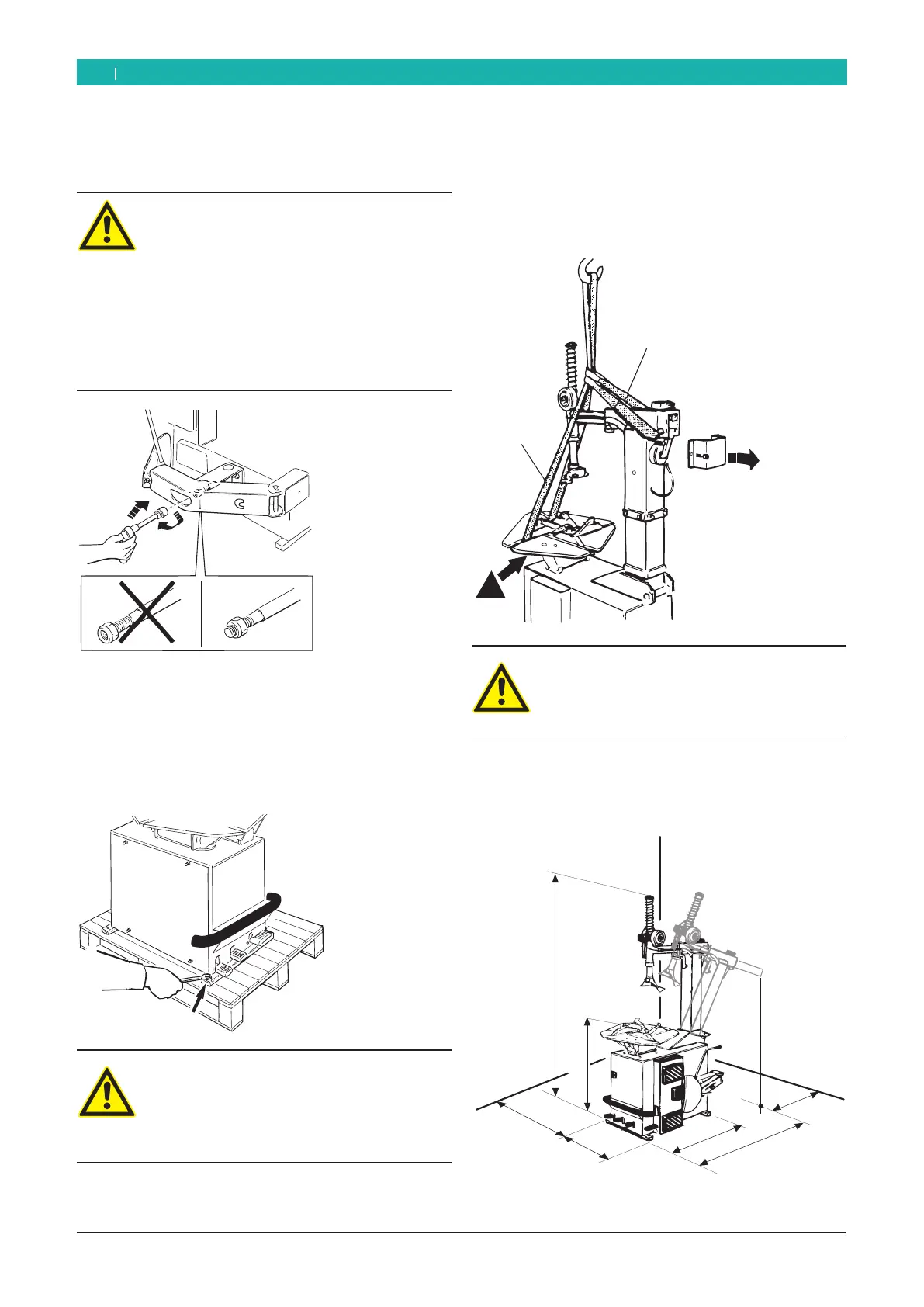

4. Die Rückholfeder in der entsprechenden Federnut
positionieren und die Sicherungsmutter am Schaft
des Abdrückzylinders anziehen.
Gefahr!
Eine unsachgemäße Montage des Abdrückzy-
linders beeinträchtigt die ordnungsgemäße
Betriebsweise der Maschine und stellt eine
ernste Gefahr für den Anwender dar.
¶ Während der Installation der Maschine
muss sichergestellt werden, dass die
Sicherungsmutter korrekt im Schaft des
Abdrückzylinders befestigt wurde (mindes-
tens 10 mm).
652012-11_Mi
4.2.6 Aufstellen der Maschine
1. Die seitliche Abdeckung wieder montieren.
2. Die vier Schrauben lösen, mit denen die MS 63 auf
der Palette befestigt ist.
652012-12_Mi
Warnung vor Beschädigungen!
Gurte können die Versorgungsschläuche des
Zylinders quetschen oder Anbauteile der
MS 63 beschädigen.
¶ Die Gurte vorsichtig durchführen.
3. Die hintere Abdeckung der Feststellvorrichtung ab-
nehmen, wie in der Abbildung dargestellt.
4. Geeignete Gurte (Gurt 1: 1 Meter; Gurt 2: 3 Meter),
mit ausreichender Tragkraft, wie in der Abbildung
gezeigt, durchführen.
652013-02_Mi
2
1
!
Warnung vor Kippgefahr!
Der Schwerpunkt der MS 63 liegt nicht in der
Mitte.
¶ Unbedingt langsam anheben.
5. Die MS 63 mit einem Hebekran anheben und im
vorgesehenen Bereich aufstellen, dabei die in der Ab-
bildung vorgesehenen Mindestabstände beachten.
652013-03_Mi
500
760
1830
760
950
1530
500
