128 | MS 63 | Primeira colocação em funcionamentopt

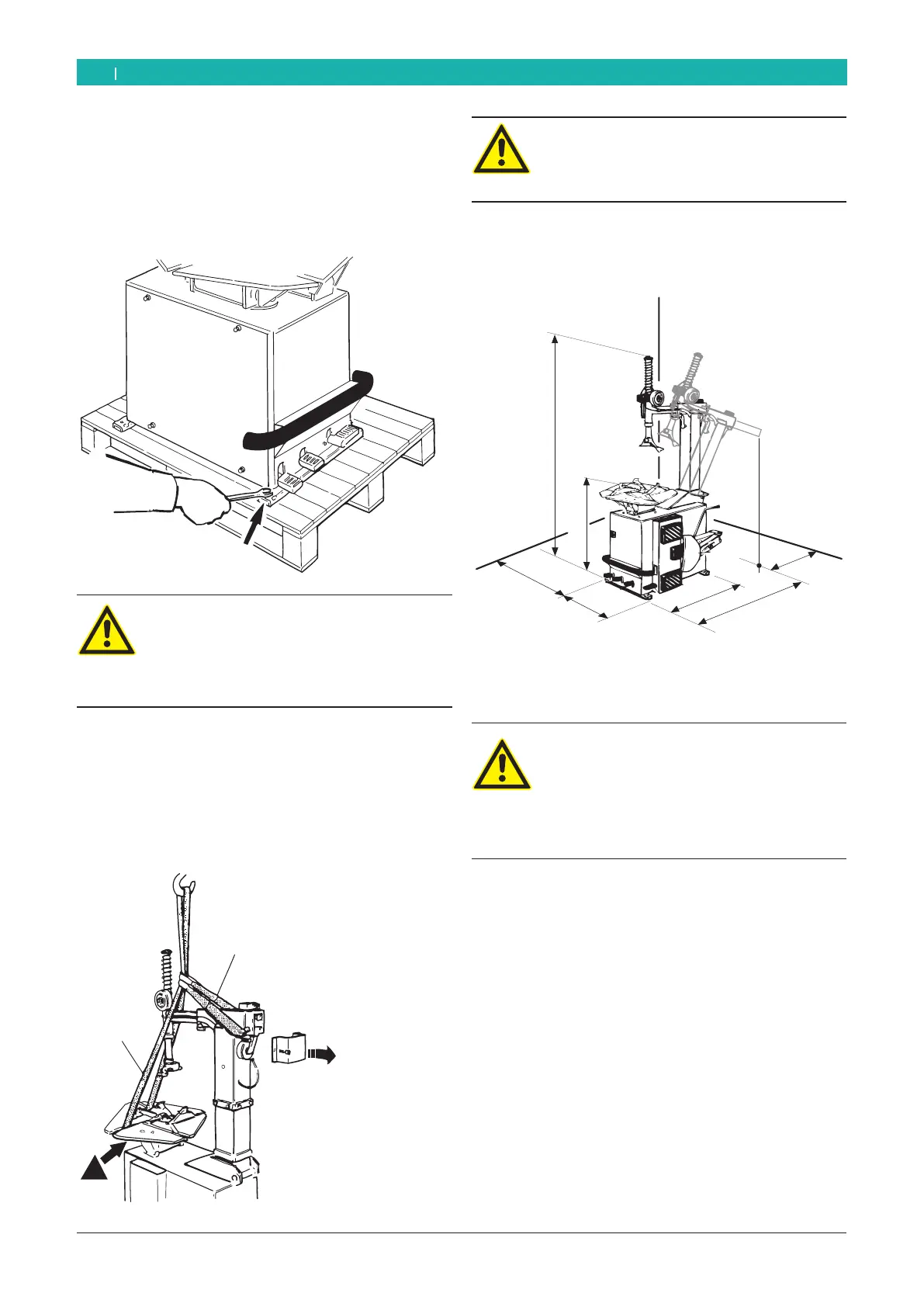

4.2.6 Posicionamento máquina
1. Remonte a porta lateral.
2. Abrande os dois parafusos com que o MS 63 está
fixado no pallet.
652012-12_Mi
Advertência – risco de danificação!
As correias podem esmagar as mangueiras
flexíveis de alimentação do cilíndro ou danifi-
car as peças aplicadas do MS 63.
¶ Introduza as correias com cuidado.
3. Tire a proteção posterior da alavanca de blocagem,
como ilustrado.
4. Introduza correias adequadas (comprimento correia
1: 1 m. Correia 2: 3 m.), com capacidade suficiente,
como ilustrado.
652013-02_Mi
2
1
!
Advertência – Perigo de viragem!
O baricentro do MS 63 não está no centro.
¶ É indispensável levantar o aparelho deva-
gar.
5. Levante o MS 63 com um guindaste e instale-o na
área prevista respeitando as distâncias mínimas
indicadas na figura.
652013-03_Mi
500
760
1830
760
950
1530
500
i É aconselhável instalar o aparelho a uma distância
de 500 mm da parede mais próxima para garantir um
uso seguro e ergonômico.
Advertência – perigo de viragem!
Durante o funcionamento do MS 63 geram-se
forças elevadas.
¶ O MS 63 deve ser fixado no chão em ao
menos 3 pontos. (furos para parafusos ver
cap 4.2).
i Para minimizar as vibrações, são dispostos elemen-
tos amortecedores dentro dos furos dos parafusos.
6. Ponha um lubrificante idôneo no dispositivo de su-
porte para a pasta de montagem.
