Ürün tanımı | MS 63 | 159 tr
3.5 Cihazın tanımı
MS 63 üzerinde parmaklarda ve kollarda ze-
delenmelere neden olabilecek döner, yerin-
den oynayabilen ve hareket halinde parçalar
bulunmaktadır.
2
4
3
1
5
7
8
13
12
14
15
18
17
16
6
9
11
10
21
19
652013-01_Mi

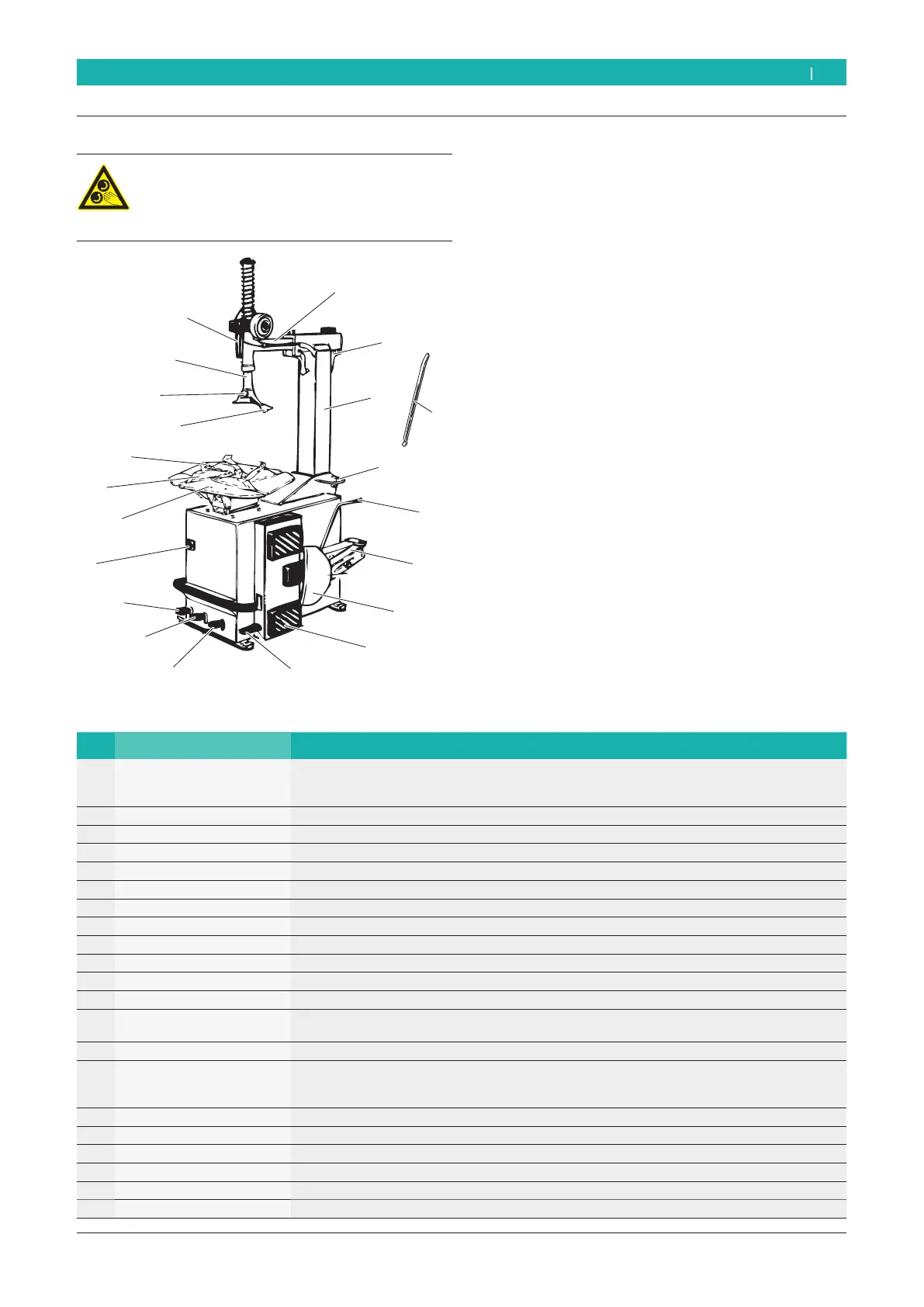

Fig. 1: MS 63
Pos. Adı Fonksiyonu
1 Sıkıştırma flanşı dönüş
pedalı
Sıkıştırma plakasının dönüşü:
R saat yönünde (pedalı aşağı doğru iterek)
R saat yönünün tersine doğru (pedalı aşağıdan yukarı doğru iterek)
2 Sabitleyici pedalı Sabitleyici kolunun harekete geçirilmesi.
3 Sıkıştırma kancaları pedalı Sıkıştırma plakası kancalarının açılması ve kapatılması.
4 Devrilme çubuğu pedalı Devrilme çubuğunun harekete geçirilmesi.
5 Sabitleyici kolu Lastiğin janta sabitlenmesi.
6 Sabitleyici kolu manivela Sabitleyici kolunun harekete geçirilmesi.
7 Sabitleyici kanadı Lastiğin sabitlenmesi.
8 Anti-abrasiv destekleri Sabitleme işlemi için lastiğin desteklenmesi.
9 Devrilme çubuğu Kayan kol ve montaj piyonu desteği.
10 Yatay kayan kol Montaj piyonunun yatay konumlandırılması.
11 Blokaj kolu Yatay kayan kolun lastik blokajı.
12 Dikey kayan çubuk Montaj piyonunun dikey konumlandırılması.
13 Dikey çubuk blokaj topuzu Dikey kayan çubuğun lastik blokajı. Topuzun harekete geçirilmesi ile otomatik olarak jant
kenarından 3 mm (ayarlanabilir) mesafe bırakılması mümkün olur.
14 Montaj piyonu Lastiğin janttan sökülmesi ve montajı (kaldırıcı manivela yardımı ile).
15 Kaydırma rulosu Lastiğin sökülmesi ve montajı aşamaları sırasında jant ve montaj piyonu arasındaki herhangi bir
sürtünmeyi engellemek için montaj piyonu boşluğuna yerleştirilir. Aluminyum jantlar için özel
bir "dil” kullanımı öngörülmektedir.
16 Sıkıştırma plakası Jant blokajı ve rotasyonu.
17 Hareketli şeritler Sıkıştırma kancalarının konumlandırılması.
18 Blokaj kancaları Jant iç ve dış blokajı.
19 Yağ kabı halkası Montaj macunu kabı desteği.
20 Kaldırıcı manivela Sökme ve montaj aşamaları sırasında lastik kenarının kaldırılması.
3.6 Fonksiyon tanımı
Aşağıda MS 63 parçalarının temel fonksiyonları
belirtilmiştir:
R Pedallar, arabanın kumanda pedallarını (sıkıştırma
flanşı dönüş pedalı, sabitleyici pedalı, sıkıştırma
kancaları pedalı, devrilme çubuğu pedalı) içerir.
R Sabitleyici, jant lastiğinin sabitlenmesi için kullanılır;
çift etkili bir silindir tarafından pnömatik ola-
rak harekete geçirilen bir sabitleyici kol, kolun
konumlandırılması için manivela, sabitleme işlemi
sırasında lastiğin desteklenmesi i.in anti-abrasiv
desteklerinden oluşur.
R Çubuk grubu, jantın lastikten sökülmesi (ve yeniden
monte edilmesi) için gerekli olan parçaları destekle-
yen bir devrilme çubuğundan oluşur: yatay kayan kol
(montaj kolu ile), dikey kayan çubuk (blokaj topuzu
ile), kaldırıcı manivela yardımı ile jantın lastikten
sökülmesi (ve yeniden monte edilmesi) için montaj
piyonu.
R Sıkıştırma plakası, jantın iç ve dış blokajı için blokaj
kancaları olan 4 hareketli şeritten oluşan, 2 silindir
tarafından harekete geçirilen, jantın blokajnı (ve
dönüşünü) sağlayan aparat.
21 Hız şalteri Birinci hızdan ikinci hıza geçiş.
