3.6 Popis činnosti
Následuje uvedení hlavních funkcí vyjmenovaných
součástí přístroje MS 63:
R Pedály nožního řízení, skládají se z ovládacích pedálů
stroje (pedál pro otáčení upínací příruby, pedál pro
oddělení patky, pedál upínacích čelistí, pedál pro
sklápěcí sloup).
R Oddělovač patky, pro oddělení patky pneumatiky z
ráfku; skládá se z ramena oddělovače patky s pneu-
matickým pohonem pomocí jednoho válce s dvojitým
účinkem, páky pro polohování ramena, protibrusné
opěry pro podpěru ráfku během fáze oddělení patky.
R Jednotka sloupu, která se skládá z jednoho
sklápěcího sloupu, který nese nezbytné komponenty
pro provedení demontáže (a opětného namontování)
pneumatiky z ráfku: pohyblivé horizontální rame-
no (s montážní pákou), pohyblivá vertikální tyč (s
blokovací rukojetí), montážní nástroj pro provedení
demontáže (a opětného namontování) pneumatiky z
ráfku pomocí páky pro zvednutí patky.
R Upínací talíř, zařízení pro blokování a otáčení (ve
směru a v protisměru hodinových ručiček) ráfku, s
pneumatickým pohonem pomocí 2 válců, skládající
se ze 4 pohyblivých dráh s blokovacími čelistmi pro
vnitřní a vnější zablokování ráfku.
3.5 Popis přístroje
Na přístroji MS 63 jsou přítomny součásti
rotující, pohyblivé a v pohybu, které mohou
způsobit poranění na prstech a pažích.
2
4
3
1
5
7
8
13
12
14
15
18
17
16
6
20
9
11
10
21
19
652013-01_Mi

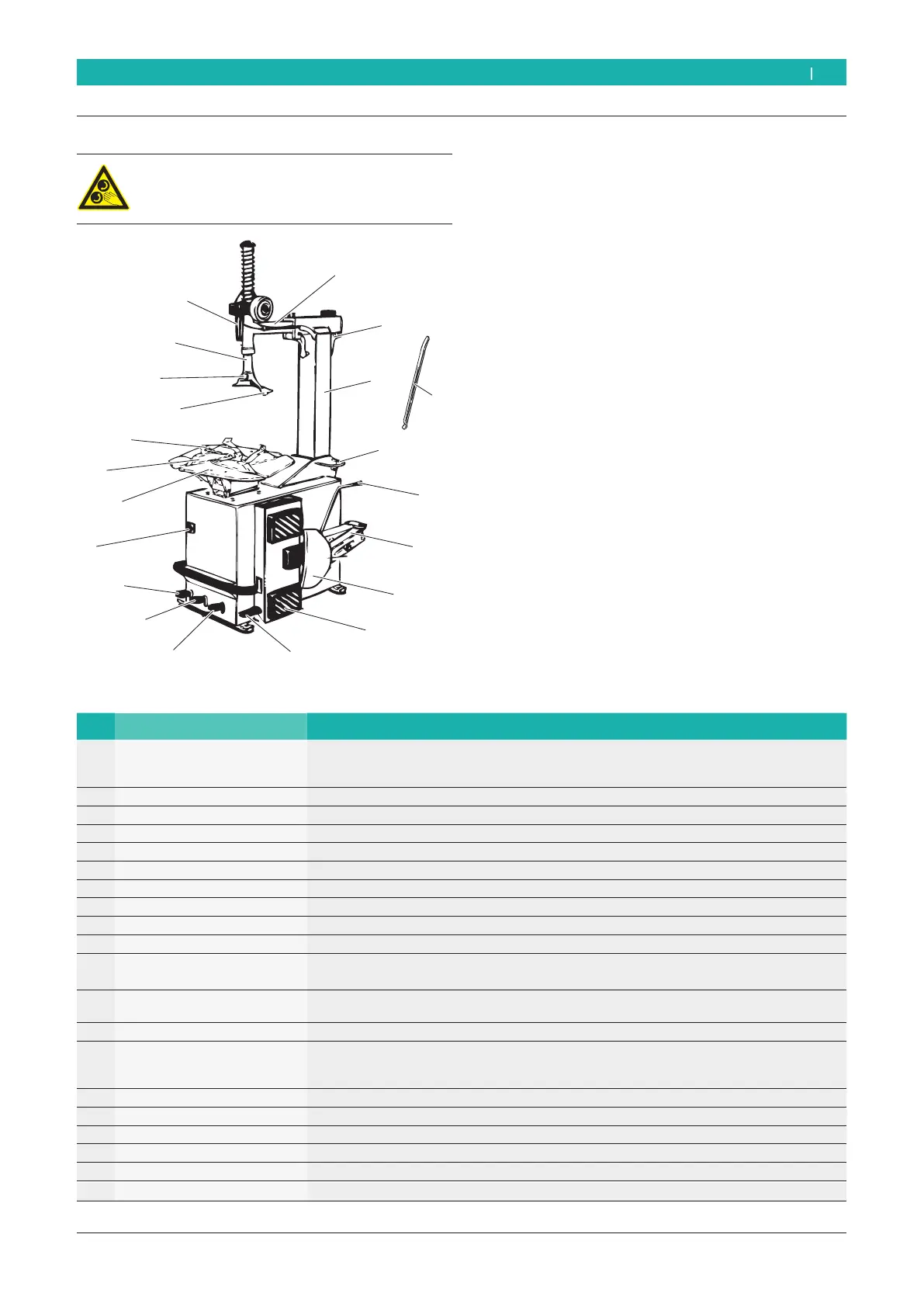

Fig. 1: MS 63
Pos. Název Funkce
1 Pedál pro otáčení upínací
příruby
Otáčení upínací příruby:
R ve směru hodinových ručiček (stlačením pedálu směrem dolů)
R v protisměru hodinových ručiček (stlačením pedálu zezdola směrem nahoru)
2 Pedál oddělovače patky Pohon ramena oddělovače patky.
3 Pedál upínacích čelistí Otevření a uzavření čelistí upínacího talíře.
4 Pedál sklopného sloupu Pohon sklápěcího sloupu.
5 Rameno oddělovače patky Oddělení patky pneumatiky z ráfku.
6 Páka ramena oddělovače patky Pohon ramena oddělovače patky.
7 Lopatka oddělovače patky Oddělení patky pneumatiky.
8 Protibrusné podložky Podložka pneumatiky pro úkon oddělení patky.
9 Sklápěcí sloup Suport pohyblivého ramena a montážního nástroje.
10 Pohyblivé horizontální rameno Horizontální polohování montážního nástroje.
11 Blokovací páka Pneumatické zablokování horizontálního pohyblivého ramena.
12 Pohyblivá vertikální tyč Vertikální polohování montážního nástroje.
13 Rukojeť zablokování vertikální
tyče
Pneumatické zablokování pohyblivé vertikální tyče. S pomocí nastavení rukojeti je možné zí
-
skat automatickou vzdálenost 3 mm (regulovatelnou) od okraje ráfku.
14 Montážní nástroj Sundání a namontování pneumatiky z ráfku (s pomocí páky pro zvednutí patky).
15 Pohyblivý váleček Nachází se v držáku na montážním nástroji, aby bylo zabráněno jakémukoli tření mezi ráfkem
a montážním nástrojem během fáze sundání a namontování pneumatiky. Hliníkové ráfky mají
speciální ochranné "pero”.
16 Upínací talíř Zablokování a otáčení ráfku.
17 Pohyblivé dráhy Uvedení do správné polohy upínacích čelistí.
18 Blokovací čelisti Blokování vnitřní nebo vnější ráfku.
19 Kroužek držáku tuku Suport nádobky pro montážní pastu.
20 Páka pro zdvihání patky Zvednutí okraje pneumatiky ve fázích sundání a montování.
21 Spínač rychlosti Přechod z první na druhou rychlost.
