3.6 Descrição do funcionamento
A seguir são presentadas as funções principais dos
componentes elencados do MS 63:
R Pedaleiro, inclui os pedais de comando da máquina
(pedal rotação flange de aperto, pedal descolador,
pedal garras de aperto, pedal poste basculante)
R Descolador, para o destalonamento do pneu do
aro; é composto por um braço descolador acionado
pneumaticamente por um cilíndro de dúpla acçao,
alavanca para o posicionamento do braço, apoios
antiabrasivos para o apoio da jante durante a fase de
destalonamento.
R Grupo poste, composto por um poste basculante,
o qual suporta os componentes necessários para
desmontar (e montar novamente) o pneu da jante:
braço deslizante horizontal (com alavanca de monta-
gem), haste deslizante vertical (com manopla de blo-
cagem), ferramenta de montagem para desmontar (e
montar novamente) o pneu da jante com o auxílio da
alavanca destalonadora.
R Prato de pressão, dispositivo para a blocagem e a
rotação (horária e anti-horária) da jante, acionado
pneumaticamente por 2 cilíndros, composto por 4
passadiços com garras de aperto para a blocagem
interna e externa do aro.
3.5 Descrição do aparelho
No MS 63 existem partes rolantes, móveis e
em movimento que podem causar lesões nos
dedos e braços.
2
4
3
1
5
7
8
13
12
14
15
18
17
16
6
20
9
11
10
21
19
652013-01_Mi

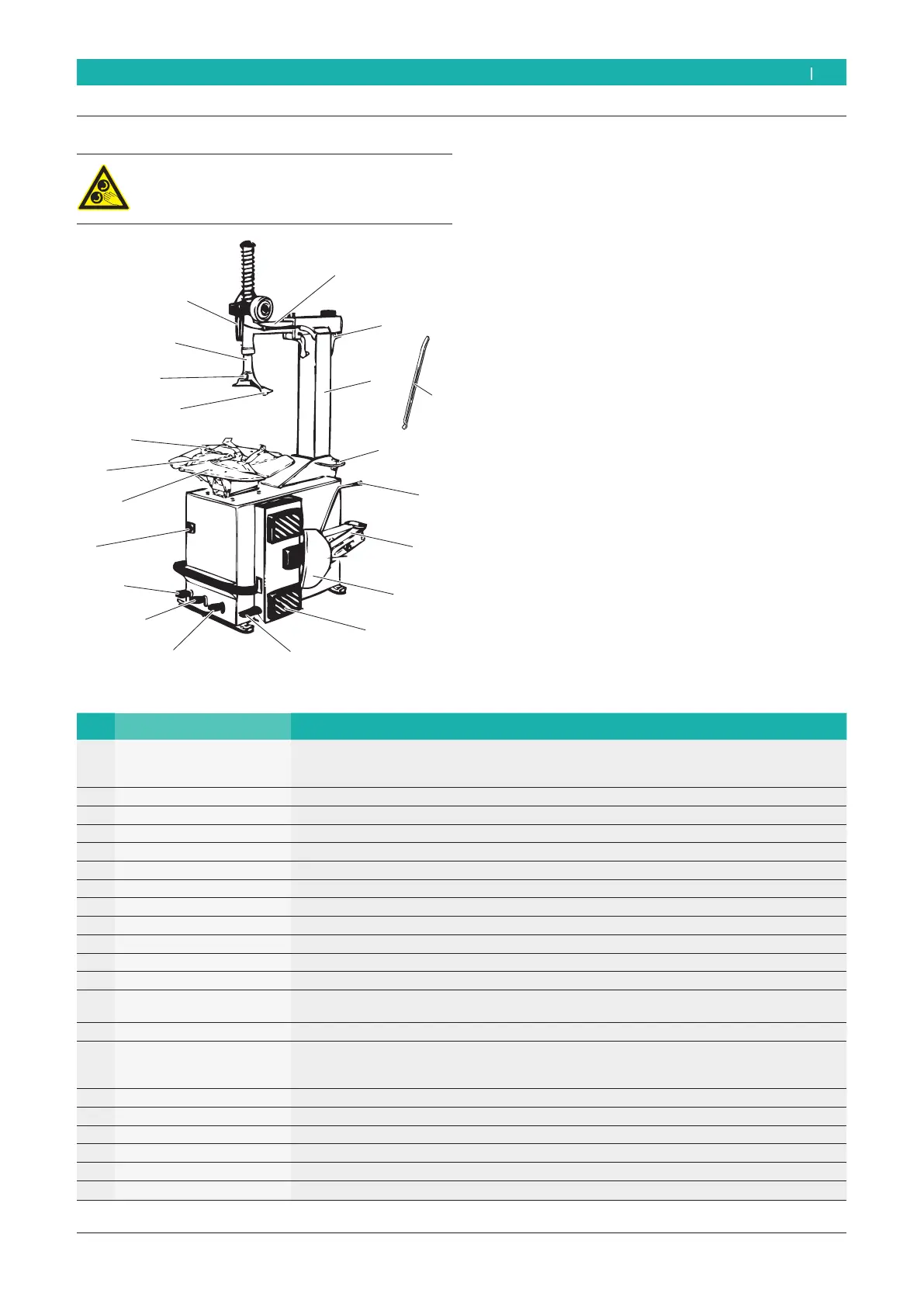

Fig. 1: MS 63
Pos. Nome Função
1 Pedal rotação flange de
aperto
Rotação do prato de pressão:
R no sentido horário (apertando o pedal para baixo)
R no sentido anti-horário (apertando o pedal de baixo para cima)
2 Pedal descolador Acionamento do braço descolador.
3 Pedal garras de aperto Abertura e fechamento das garras do prato de pressão.
4 Pedal poste basculante Acionamento do poste basculante.
5 Braço descolador Descolamento do pneu da jante.
6 Alavanca braço descolador Acionamento do braço descolador.
7 Palheta descoladora Descolamento do pneu.
8 Apoios antiabrasivos Apoio do pneu para a operação de descolamento.
9 Poste basculante Suporte do braço deslizante e da ferramenta de montagem.
10 Braço deslizante horizontal Posicionamento horizontal da ferramenta de montagem.
11 Alavanca de blocagem Blocagem pneumática do braço deslizante horizontal.
12 Haste deslizante vertical Posicionamento vertical da ferramenta de montagem.
13 Manopla de blocagem has
-
te vertical
Blocagem pneumática da haste deslizante vertical. Acionando a manopla é possível obter o di
-
stanciamento automático de 3 mm (reguláveis) da borda do aro.
14 Ferramenta de montagem Desmontagem e montagem do pneu do aro (com o auxílio da alavanca descoladora).
15 Rolamento de deslizamento Inserido no vão da ferramenta de montagem, para evitar qualquer atrito entre a jante e a fer
-
ramenta de montagem durante as fases de montagem e desmontagem do pneu. Para as jantes
de alumínio é disponível uma « patilha » especial.
16 Prato de pressão Blocagem e rotação do aro.
17 Passadiços móveis Posicionamento das garras de aperto.
18 Garras de blocagem Blocagem interna ou externa da jante.
19 Anel porta graxa Suporte receptáculo da pasta de montagem.
20 Alavanca destalonadora Levantamento da borda do pneu nas fases de montagem e desmontagem
21 Interruptor de velocidade Passagem da primeira à segurança velocidade
