Beissbarth MS 63 - Descripción del Equipoo; Descripción del Funcionamiento

1 695 106 288 2013-10-30| Beissbarth GmbH
Descripción del producto | MS 63 | 59 es
3.6 Descripción del funcionamiento
A continuación se detallan las funciones principales de
la lista de componentes del MS 63:
R Pedalera: comprende los pedales de control de
la máquina (pedal rotación brida de ajuste, pedal
destalonador, pedal mordazas de ajuste, pedal palo
volcador.)
R Destalonador: para el destalonamiento del neumáti-
co de la llanta; está compuesto por el brazo destalo-
nador accionado neumáticamente desde un cilindro
de doble efecto, leva para el posicionamiento del
brazo, apoyos antiabrasivosi para el apoyo de la llan-
ta durante la fase de destalonamiento.
R Grupo palo: compuesto por un palo volcador que
sostiene los componentes necesarios para desmon-
tar (y volver a montar) el neumático de la llanta,
brazo corredizo horizontal (con leva de montaje) ,
asta corrediza vertical (con manopla de bloqueo),
herramienta de montaje para desmontar (y volver a
montar) el neumático de la llanta con la ayuda de la
leva levanta-talón.
R Plato de ajuste, dispositivo para el bloqueo y la ro-
tación (horario y antihorario) de la llanta, accionado
neumáticamente desde 2 cilindros, compuesto de
4 carriles móviles con mordazas de bloqueo para el
bloqueo interno y externo de la llanta.
3.5 Descripción del equipoo
En el MS 63 hay partes rotantes, móviles y en
movimiento que pueden causar lesiones en
los dedos y brazos.
2
4
3
1
5
7
8
13
12
14
15
18
17
16
6
20
9
11
10
21
19
652013-01_Mi

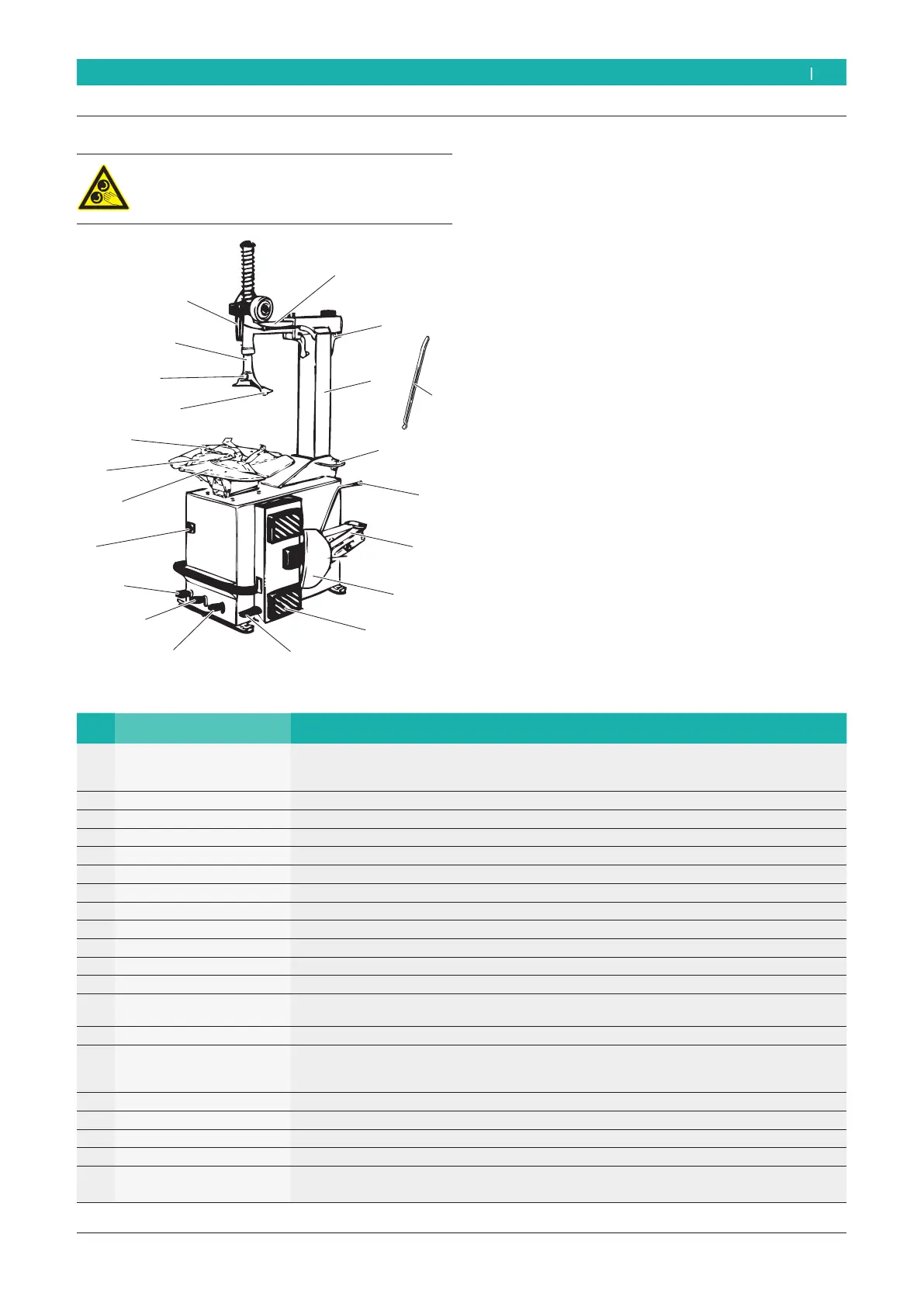

Fig. 1: MS 63
Pos. Nombre Función
1 Pedal rotación brida de ajus
-
te
Rotación del plato de ajuste:
R en sentido horario ( apretando el pedal hacia abajo)
R en sentido antihorario (apretando el pedal de abajo hacia arriba)
2 Pedal destalonador Accionamiento del brazo destalonador.
3 Pedal mordaza de ajuste Apertura y cierre de la mordaza del plato de ajuste.
4 Pedal palo volcador Accionamiento del palo volcador.
5 Brazo destalonador Destalonamiento del neumático de la llanta.
6 Leva brazo destalonador Accionamiento del brazo destalonador
7 Paleta destalonadora Destalonamiento del neumático
8 Apoyos antiabrasivos Apoyo del neumático para la operación de destalonamiento
9 Palo volcador Soporte del brazo corredizo y de la herramienta de montaje.
10 Brazo corredizo horizontal Posicionamiento horizontal de la herramienta de montaje
11 Leva de bloqueo Bloqueo neumático del brazo corredizo horizontal.
12 Asta corrediza vertical Posicionamiento vertical de la herramienta de montaje.
13 Manopla de bloqueo o asta
vertical
Bloqueo neumático del asta corrediza vertical. Con el accionamiento de la manopla es posible
obtener el distanciamiento automático de 3 mm (regulables) desde el borde de la llanta.
14 Herramienta de montaje Montaje y desmontaje del neumático de la llanta (con el auxilio de la leva levanta-talón)
15 Rodillo de deslizamiento Introducido en el vano de la herramienta de montaje, para evitar cualquier fricción entre la llan
-
ta y la herramienta de montaje durante las fases de montaje y desmontaje del neumático. Para
las llantas en aluminio se proporciona una „lengüeta“ especial.
16 Plato de ajuste Bloqueo y rotación de la llanta.
17 Carriles móviles Posicionamiento de las mordazas de ajuste.
18 Mordazas de bloqueo Bloqueo interno y externo de la llanta.
19 Anillo porta grasa Soporte contenedor de la pasta de montaje.
20 Leva levanta-talón Ascenso del borde del neumático en las fases de montaje y desmontaje.
21 Interruptor de velocidad Pasaje de la primera a la segunda velocidad.
