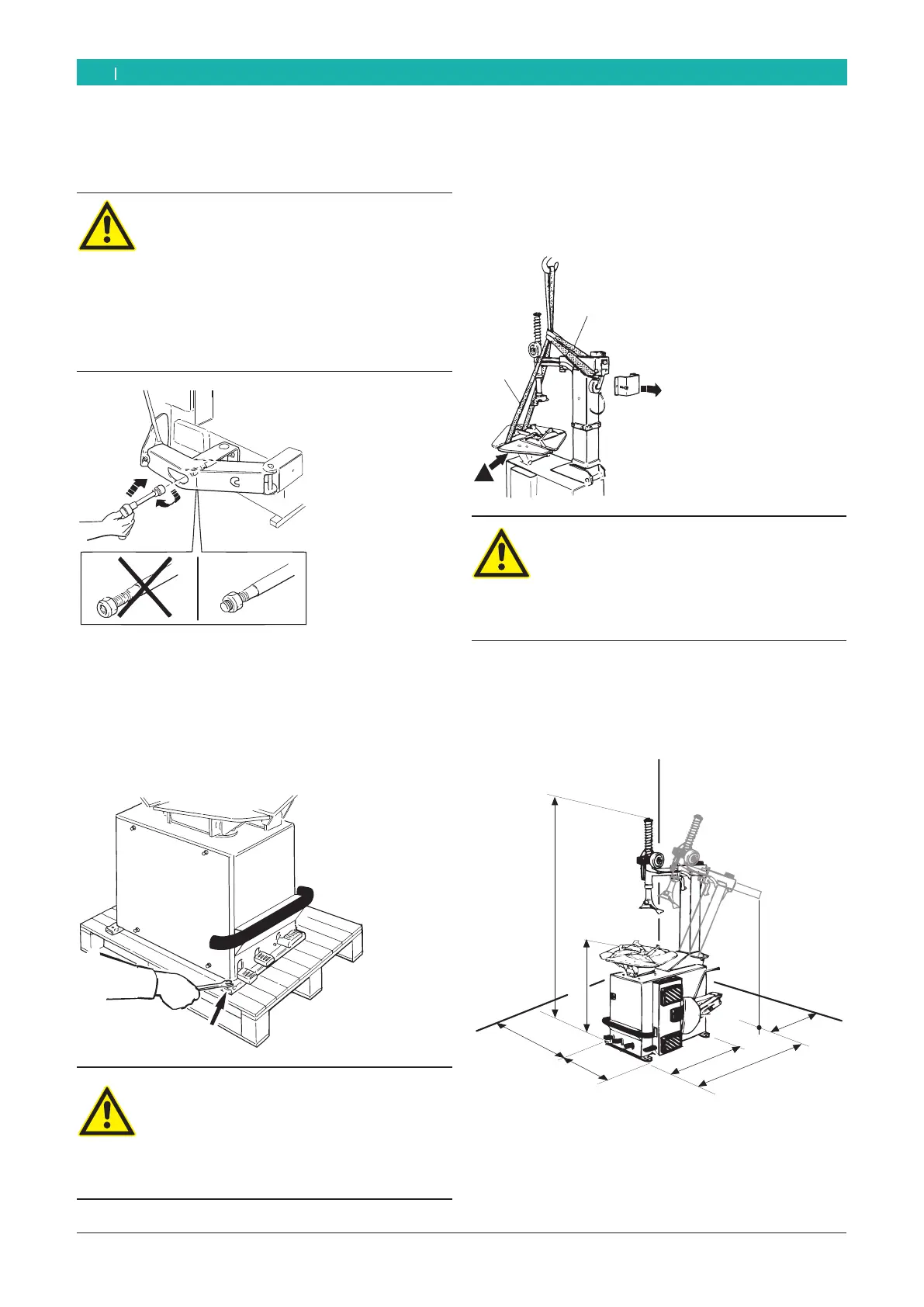

144 | MS 63 | Pierwsze uruchomieniepl
4. Ustawić sprężynę powrotu na odpowiedniej lis-
tewce i wkręcić do trzonu cylindra przeciągnika
samoblokującą nakrętkę.
Niebezpieczeństwo!
Niepoprawny montaż cylindra przeciągnika
wpływa na działanie urządzenia i stanowi
poważne niebezpieczeństwo dla operatora.
¶ Podczas instalacji urządzenia upewnić się,
że nakrętka jest poprawnie dokręcona do
trzonu cylindra przeciągnika (przynajmniej
10 mm).
652012-11_Mi
4.2.6 Ułożenie urządzenia
1. Ponownie zamontować boczne drzwiczki.
2. Poluźnić dwie śruby, za pomocą których MS 63 jest
przytwierdzone do palety.
652012-12_Mi
Ostrzeżenie – niebezpieczeństwo uszkodze-
nia!
Pasy mogą zgnieździć giętkie przewody
rurowe zasilania cylindra lub uszkodzić części
założone MS 63.
¶ Ostrożnie przeprowadzić pasy.
3. Usunąć tylnią ochronę dźwigni do blokowania, tak,
jak jest to przedstawione.
4. Przeprowadzić odpowiednie pasy (długość pasa 1:
1 m, pas 2: 3 m), o wystarczającym zasięgu, tak, jak
jest to przedstawione.
652013-02_Mi
2
1
!
Ostrzeżenie – niebezpieczeństwo wywróce-
nia!
Środek ciężkości MS 63 nie znajduje się na
środku.
¶ Konieczne jest powolne uniesienie
urządzenia.
5. Unieść MS 63 za pomocą żurawia podnoszącego
i zainstalować go w przewidzianej strefie,
przestrzegając minimalne odległości wskazane na
rysunku.
652013-03_Mi
500
760
1830
760
950
1530
500
i W celu zagwarantowania bezpiecznego i ergono-
micznego użycia MS 63, zaleca się zainstalowanie
urządzenia w odległości 500 mm od najbliższej
ściany.
