160 | MS 63 | İlk çalıştırmatr

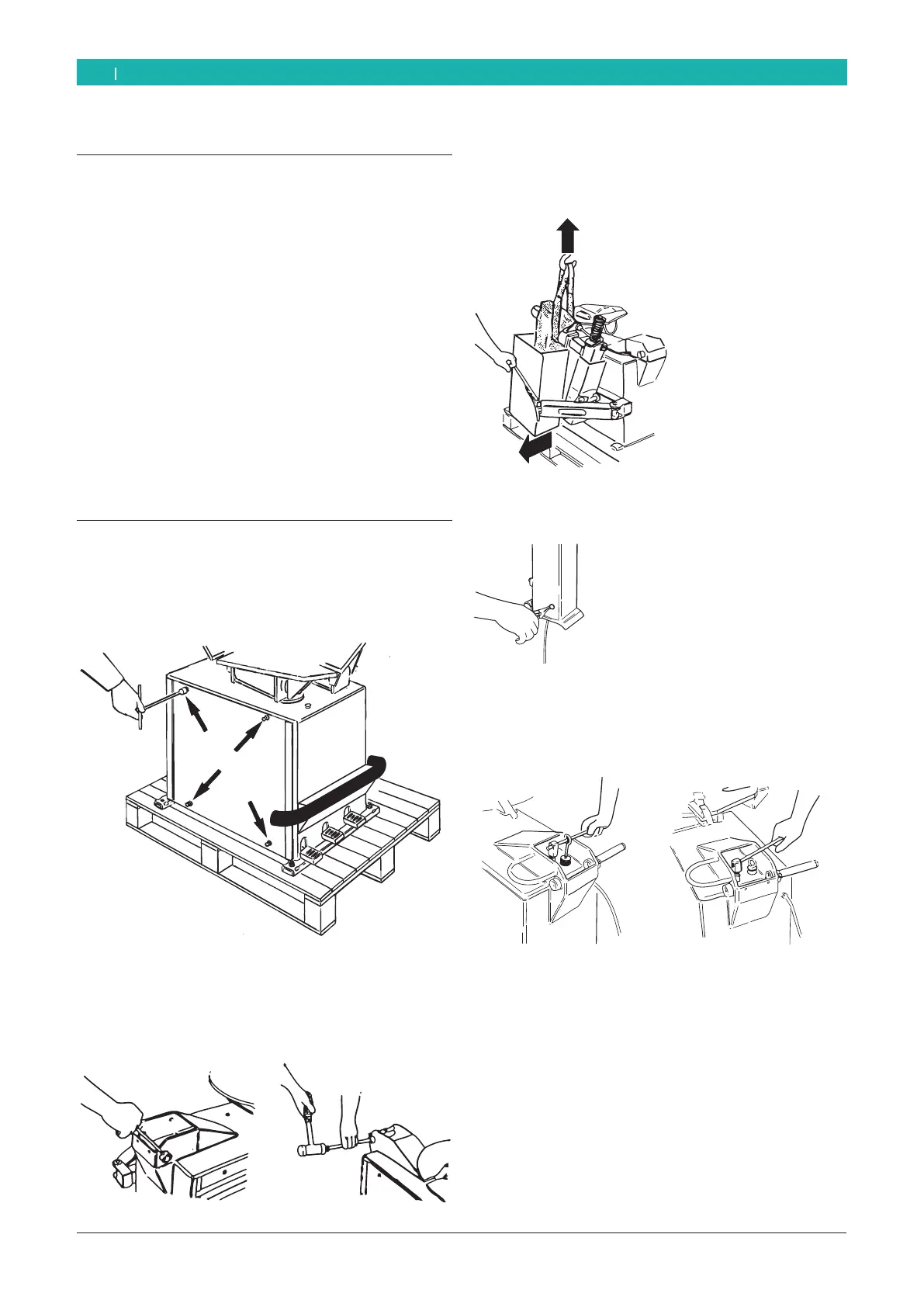

4. İlk çalıştırma
4.1 Ambalajdan çıkarma
1. Çelik halatları ve palat sabitleyicilerini ayrıca ambalaj
kartonunu çıkarın.
i Dopo il disimballaggio controllare lo stato integro
MS 63 cihazının ambalajını açtıktan sonra parça-
larda gözle görülür bir hasar olup olmadığına
bakın. Herhangi bir hasar ile karşılamanız duru-
munda cihazın kurulumunu yapmadan satıcınız ile
görüşünüz.
2. Standart aksesuarları ve materyalleri taşıyıcı paletin
üzerinden kaldırın.
i Ambalaj için kullanılan materyal, türüne özel
oluşturulmuş çöp konteynerlerine atılmalıdır.
4.2 Kurulum
4.2.1 Kapağın sökülmesi
1. Yan kapağın 4 vidasını çıkarın ve kapağı sökün.
652012-01_Mi
4.2.2 Çubuğun kaldırılması
1. Çubuk mil-destek noktası vidasını 6 no’lu burgu
anahtarla gevşetin ve mili çıkarın.
652012-02_Mi
2. DR 50 modeli 1 mt uzunlukta kaldırma sargısı te-
min edin (güvenlik faktörü 6:1); sargıyı devrilme
çubuğunun etrafına sarın (1), sabitleyici kolu açın ve
çubuğu bir palanga ile kaldırın (2).
652012-03_Mi
1
2
3. Dış elastik halkayı uygun pensle kaldırın ve mili
çıkarın.
652012-04_Mi
4.2.3 Çubuğun sabitlenmesi
1. Silindir kolu ve çekici deliklerini hizalayın.
652012-05_Mi
2. Boruyu kasa deliğine yerleştirin.
