3.6 Funktionsbeskrivning
Under refereras MS 63's delar viktigaste funktioner:
R Pedaler, innesluter maskinens kontrollpedaler (pedal
för tillslutningsplattans rotering, brytarpedal, tillslut-
ningskramarpedal, pedal till vikbara pålen).
R Brytaren, för däcketsbrytning från fälgen, består
av brytararm som sätts i rörelse pneumatiskt av en
dubbelverkande cylindern, spak till positioneringen
av arrnen, oavslipade stöd för att stödja fälgen under
brytningsfasen.
R Pålgruppen, bestoende av vikbar påle som stöder
delarna som behövs för demonteringen (och monte-
ringen) av däcket från fälgen: vågrätt skjutarm (med
monteringsspak), lodrätt skjutstång (med blocke-
ringsknapp), monteringsverktyg för demontering
(och montering) av däcket från fälgen med hjälp av
vulstlyftarspaken.
R Tillslutningsplatta, apparat för blockering och rote-
ring (med- och motsols) av fälgen, som sätts i rörelse
pnumatiskt av 2 cylindrar, som består av 4 rullande
gångar med blockeringskramar för inre- och yttreblo-
ckering av hjulskenan.
3.5 Apparatbeskrivning
MS 63 har roterande och rörliga delar som
kan orsaka finger- och armskador.
2
4
3
1
5
7
8
13
12
14
15
18
17
16
6
20
9
11
10
21
19
652013-01_Mi

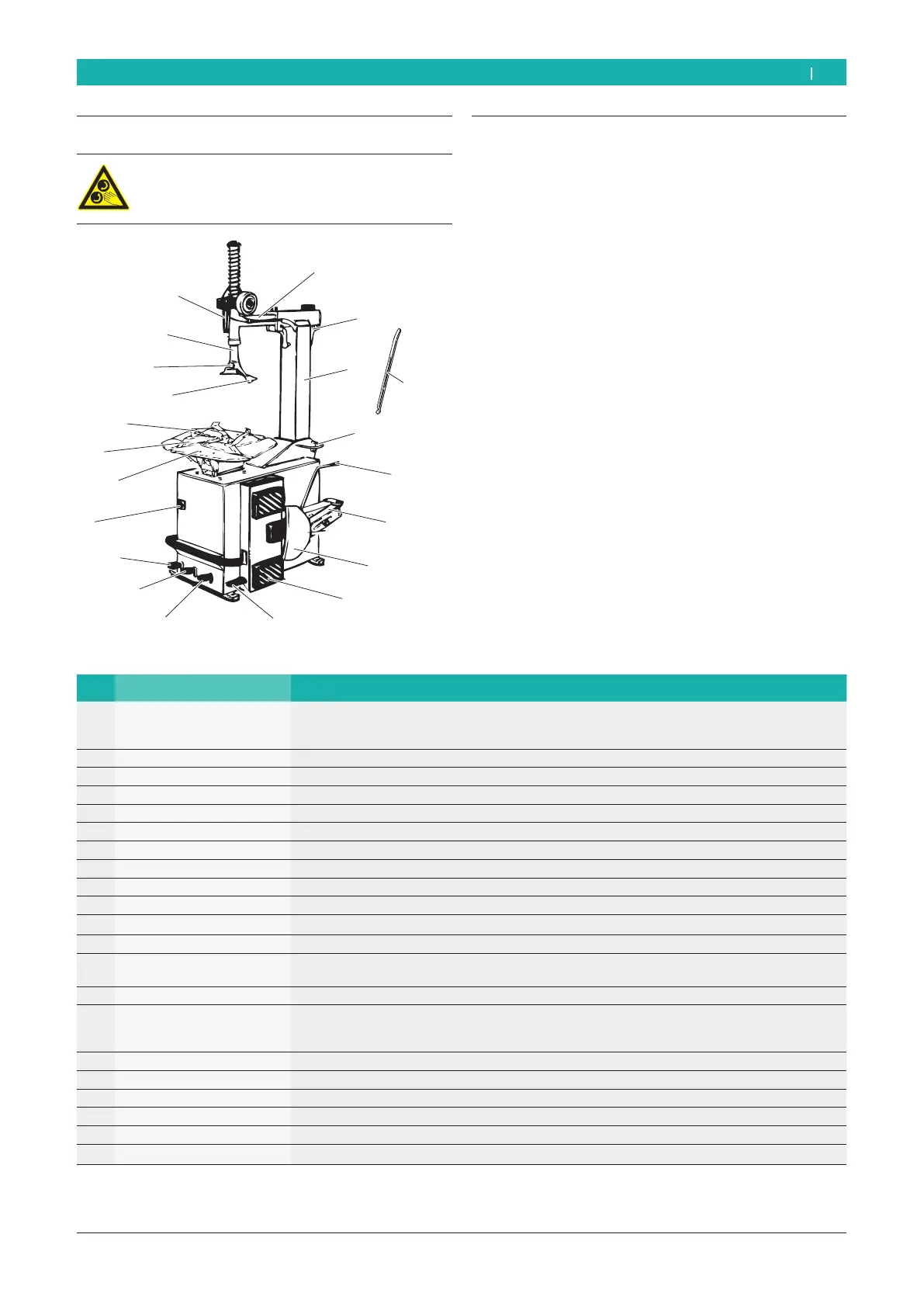

Fig. 1: MS 63
Pos. Namn Funktion
1 Tillslutningsflänsens rote-
ringspedal
Rotering av tillslutningsplattan:
R medsols (tryck pedalen neråt)
R motsols (skjut på pedalen uppåt).
2 Brytarpedal Bytararmen sätts i rörelse.
3 Pedal för tillslutningskram Öppning och stängning av tillslutningsplattans kramar.
4 Pedal för vikbara pålen Vikbara pålen sätts i rörelse.
5 Brytararm Brytningen av däcket från fälgen.
6 Spak för brytararm Brytaramen sätts i rörelse.
7 Skovel för brytare Brytning av däcket.
8 Oavslipande stöd Stöd för däcket under brytningen.
9 Vikbar påle Upphängningsanordning till skjutarmen och monteringsverktyget.
10 Vågrätt skjutarm Vågrätt positionering av monteringsverkyget.
11 Blockeringsspak Pneumatisk blockering av den vågrätta skjutarmen.
12 Lodrätt skjutstång Lodrätt positionering av monteringsverktyget.
13 Blockeringsknapp för lodrätt
skjutstång
Pneumatisk blockering av den lodrätta skjutstången. Användnigen av knappen tillåter en 3 mm
(reglerbar) automatisk distansering från fälgens kant.
14 Monterinsverktyg Demontering och montering av däckt från fälgen (med hjälp av vulstlyftarspaken).
15 Glidrulle Föra in i monteringsverktygets tomrum, för att undvika friktion mellan fälgen och monte
-
ringsverktyget under montering- eller demonteringfaserna. Till alluminium fälgar finns en spe-
ciell “flik”.
16 Tillslutningsplatta Blockering och rotering av fälgen.
17 Rullande gångar Positionering av blockeringskramarna.
18 Blockeringskramar Inre- och yttreblockering av fälgen.
19 Ring för fett Upphängningsanordning för monteringsklister.
20 Spak för vulstlyftaren Upplyftning av däckets kant under demontering- och monteringfaserna.
21 Strömbrytare hastighet Passering från den första till den andra hastigheten.
