1 695 106 288 2013-10-30| Beissbarth GmbH
96 | MS 63 | Första driftstartsv

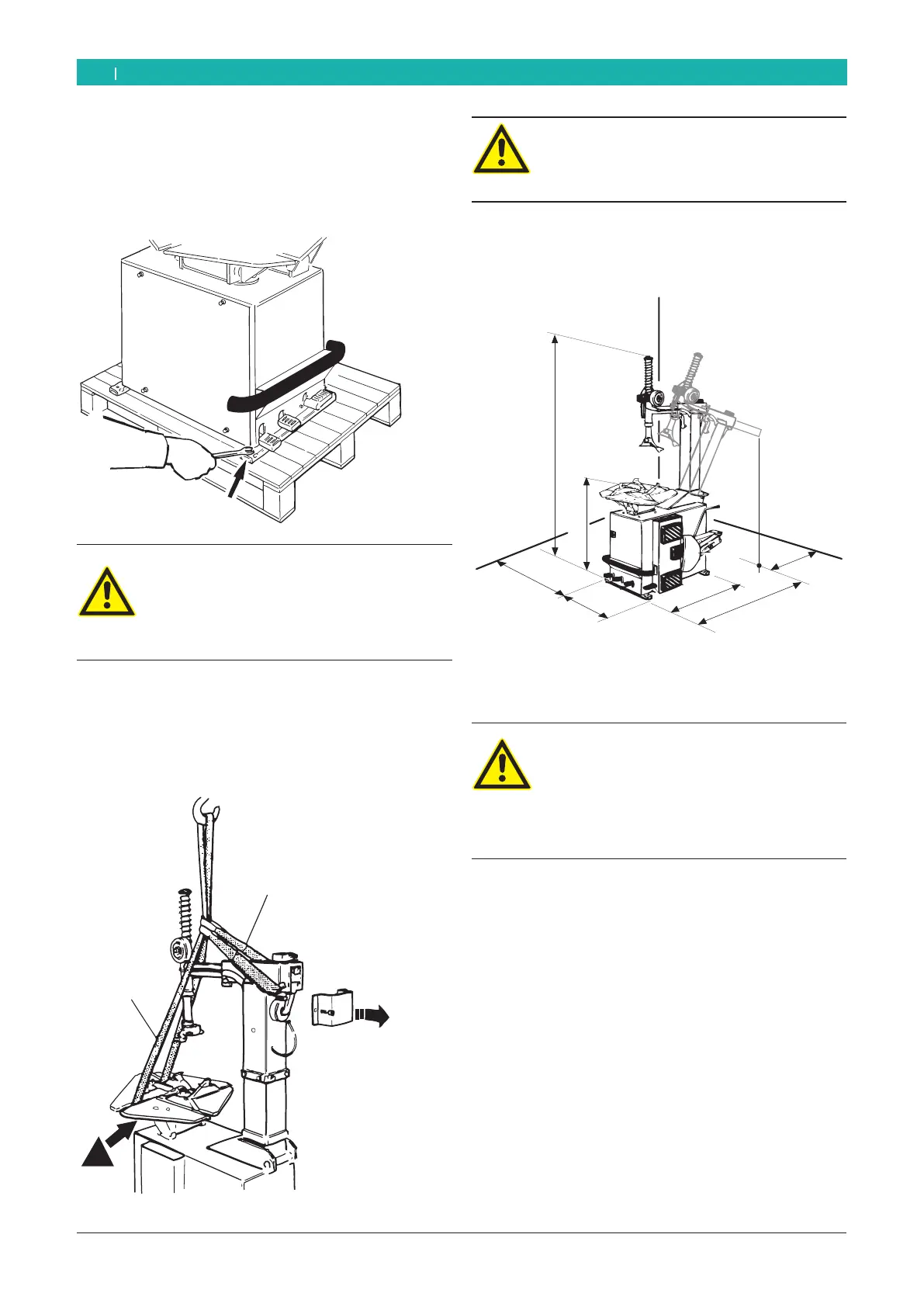

4.2.6 Makinens positionering
1. Återställ sidoluckan.
2. Lossa de två skruvarna som fäster MS 63 på pallet.
652012-12_Mi
Varning – risk för skadegörelse!
Remmarna kan trycka hiop de böjliga slangar
som inmatar cylindren eller skada tillämpade
delar av MS 63.
¶ Passera remmarna försiktigt.
3. Ta bort bakreskyddet från blockeringspaken, som på
bild.
4. Passera bara lämpliga remmar (längd remm 1: 1 m,
remm 2: 3 m), med adekvat lastförmåga.
2
1
!
Varning – risk för tippning!
MS 63's tyngdpunkt befinner sig icke i mitten.
¶ Det är nödvendigt att lyfta utrustningen
långsamt.
5. Lyfta MS 63 med lyftkran och installera den på
planerad plats med hänsyn till avstånden som visas
i figur.
652013-03_Mi
500
760
1830
760
950
1530
500
i Som garanti för en säker och ergonomisk användning
av MS 63 bör man ta aktning att installera utrustnin-
gen 500 mm från närmsta vägg.
Varning – risk för tippning!
Under uppblåsningen av däcket inträffar
stora krafter.
¶ MS 63 måste vara fäst åtminstonde i 3
punkter vid golvet (skruvhål se kap. 4.2).
i För en fastsättning utan vibration, har skruvhålen
stötdämpande delar.
6. Förbered i stödenheten för monteringsklister ett
lämpligt smörjmedel.
