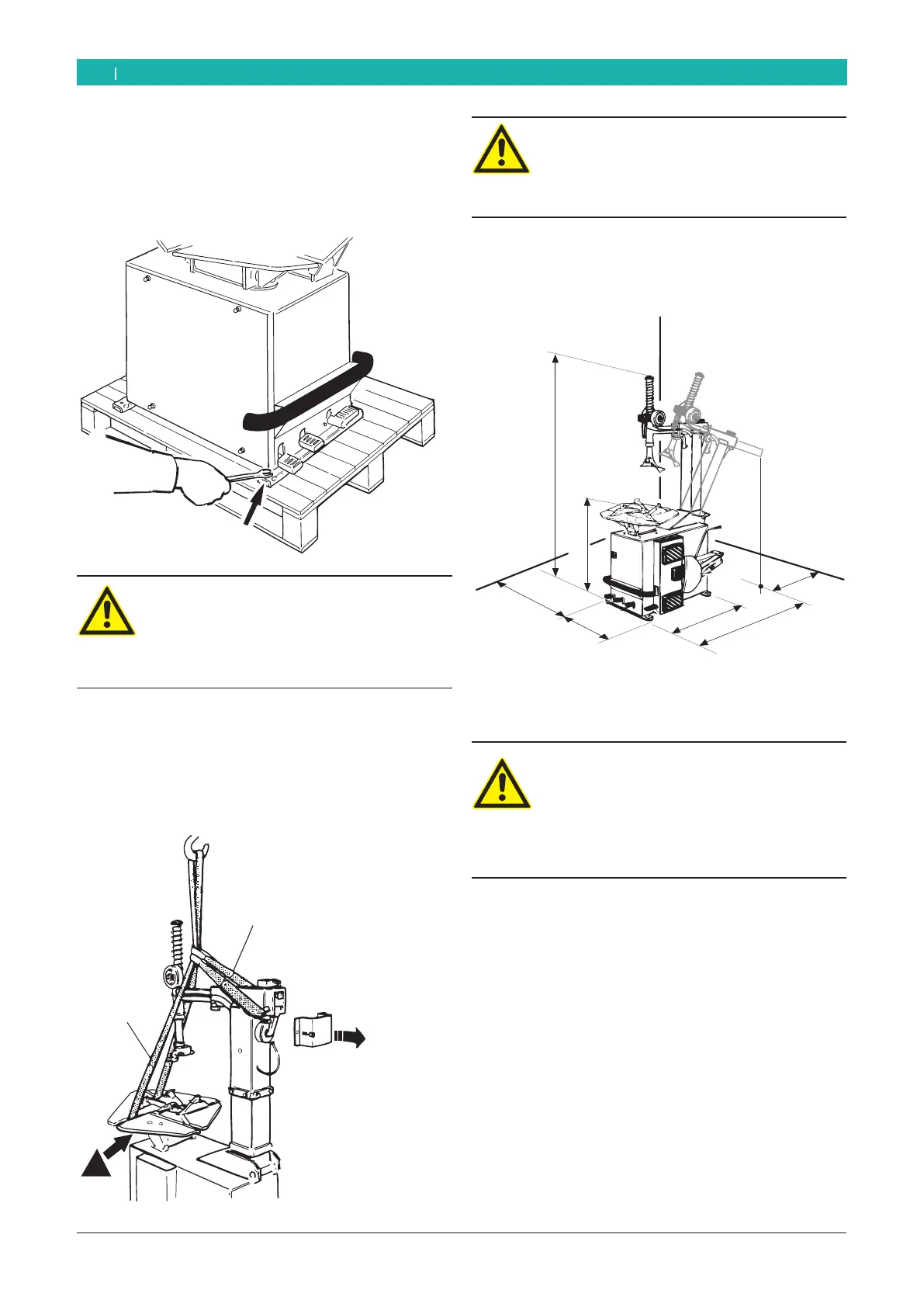

4.2.6 Posicionamiento máquina
1. Volver a montar la compuerta lateral.
2. Aflojar los dos tornillo con los que el MS 63 está
fijado al pallet.
652012-12_Mi
Advertencia - ¡riesgo de daño!
Las correas pueden aplastar los tubos flexi-
bles de alimentación del cilindro y dañar las
partes en uso del MS 63.
¶ Hacer pasar las correas con cuidado.
3. Quitar la protección posterior de la leva de bloqueo,
como se ilustra.
4. Hacer pasar las correas idóneas (largo correa 1: 1
m, correa 2: 3 m) con alcance suficiente, como se
ilustra.
652013-02_Mi
2
1
!
Advertencia – ¡peligro de vuelco!
El baricentro del MS 63 no se encuentra al
centro.
¶ Es indispensable levantar el aparato lenta-
mente.
5. Levantar el MS 63 con una grúa e instalarlo en el
área prevista respetando las distancias mínimas
indicadas en la figura.
652013-03_Mi
500
760
1830
760
950
1530
500
Para garantizar el uso seguro y ergonómico del MS 63
se aconseja instalar el aparato a una distancia de 500
mm de la pared más cercana.
Advertencia – ¡peligro de vuelco!
Durante el funcionamiento, el MS 63 experi-
menta fuerzas de notable magnitud.
¶ El MS 63 debe estar fijado en 3 puntos
sobre el piso como mínimo (agujeros para
los tornillos ver cap. 4.2).
i Para minimizar las vibraciones, dentro de los aguje-
ros para los tornillos hay dispuestos elementos de
amortización.
6. Utilizar un lubricante idóneo en el dispositivo de
soporte para la pasta de montaje.
