1 695 106 288 2013-10-30| Beissbarth GmbH
Eerste inbedrijfstelling | MS 63 | 111 nl

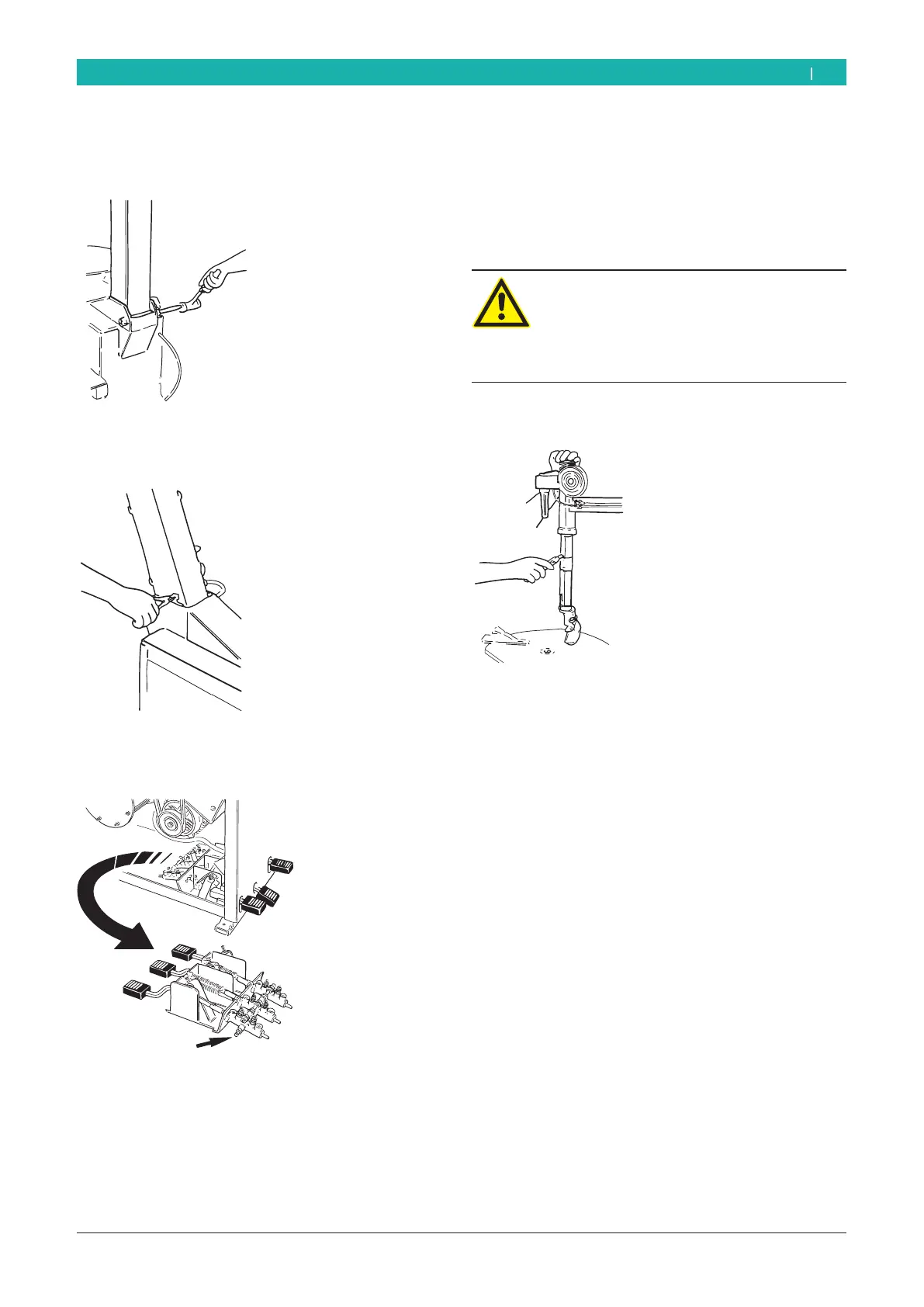

3. Bevestig de paal aan de kist door de pen er met een
hamer in te tikken en draai de schroef pen-ankerbout
aan.
652012-07_Mi
4. Steek de pen weer door de gaten van de stang en de
trekstang; hermonteer de externe borgring.
652012-08_Mi
5. Sluit de voedingsslang van het blokkeren van de
band aan op de koppeling van de pedalen.
652012-10_Mi
1
4.2.4 Plaatsing van de verticale stang
1. Leg een hand op het kapje (bovenaan de stang) en
druk naar beneden; verwijder met de andere hand
de betonstaaf die zich tussen de arm en het monta-
gegereedschap bevindt; verwijder langzaam de hand
van het kapje van de stang.
Gevaar!
De veer kan de stang ruw van zijn plaats wer-
pen en zo een ernstig gevaar voor de gebrui-
ker vormen.
¶ Voer deze handeling voorzichtig uit.
2. Verwijder de tape met behulp van een cutter.
652012-09_Mi
4.2.5 Montage van de hieldrukcilinder
1. Verwijder de externe borgring en haal de pen-schar-
nier uit de hieldrukarm.
2. Steek de hieldrukarm erin en centreer hierbij de
scharnierpen.
3. Steek de pen-scharnier erin en hermonteer de exter-
ne borgring.
4. Plaats de terugkeerveer op het desbetreffende lipje
en schroef de zelfblokkerende moer vast in de stang
van de hieldrukcilinder.
