Beissbarth MS 63 - 4 Erstinbetriebnahme; Auspacken; Aufstellung; Abnahme der Abdeckung

1 695 106 288 2013-10-30| Beissbarth GmbH
8 | MS 63 | Produktbeschreibungde

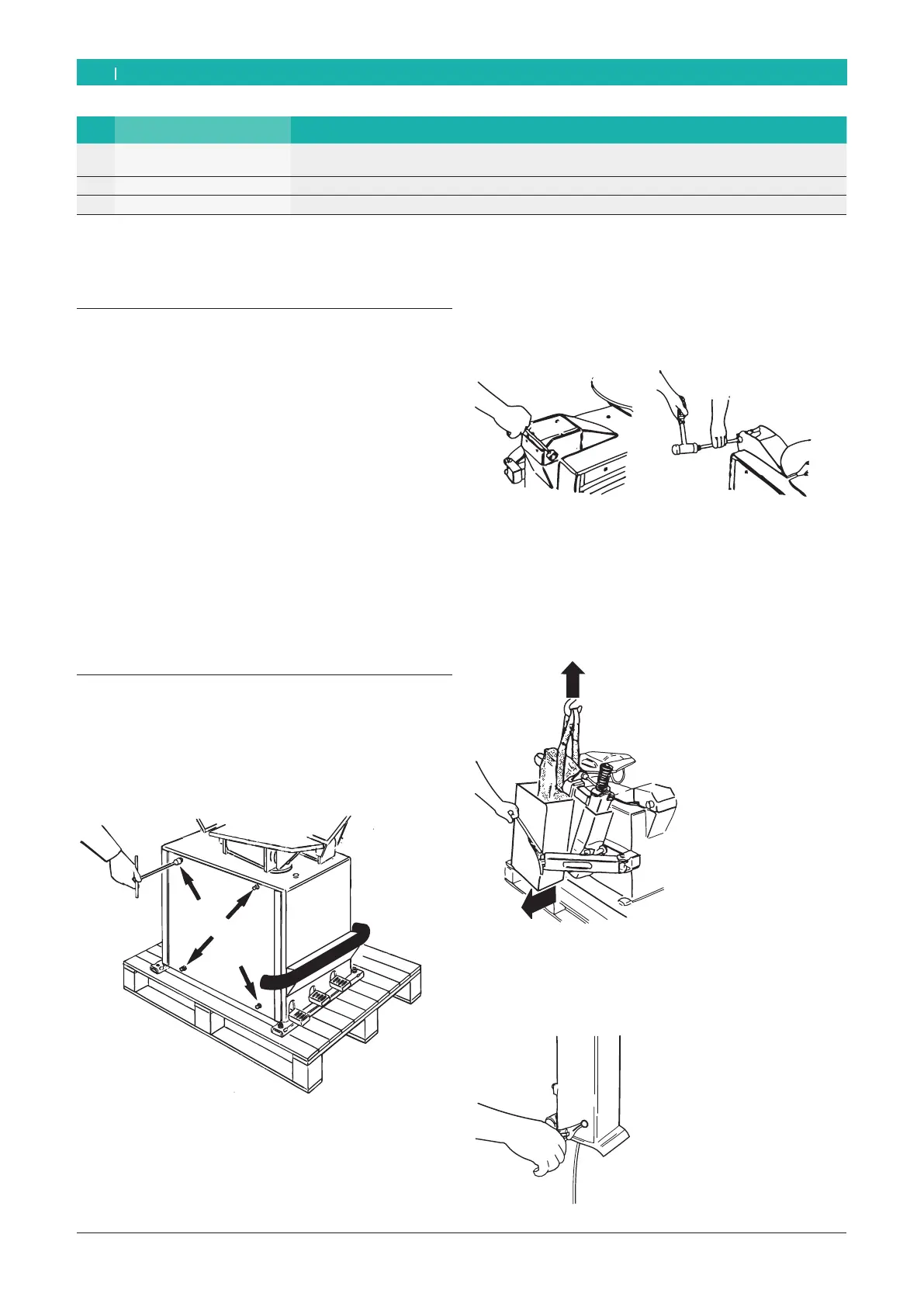

4. Erstinbetriebnahme
4.1 Auspacken
1. Bandstahl und Halteklammern von der Palette und
den Verpackungskarton entfernen.
i Nach dem Auspacken prüfen, ob sich die MS 63 in
einwandfreiem Zustand befindet und keine sichtbar
beschädigten Teile aufweist. Im Zweifelsfall mit der
Inbetriebnahme warten und einen qualifizierten
Techniker und/oder den Verkäufer der Maschine
hinzuziehen.
2. Die Standard-Zubehörteile und das Verpackungsma-
terial aus der Verpackungskiste nehmen.
i Das Verpackungsmaterial über entsprechende Sam-
melstellen korrekt entsorgen.
4.2 Aufstellung
4.2.1 Abnahme der Abdeckung
1. Die vier Schrauben der seitlichen Abdeckung ab-
schrauben und die Abdeckung abnehmen.
652012-01_Mi
4.2.2 Anheben der Montagesäule
1. Die Schraube am Drehbolzen mit einem 6er-Inbuss-
schlüssel lösen und den Bolzen herausziehen.
652012-02_Mi
2. Einen geeigneten Hebegurt mit 1 Meter Länge vom
Modell DR 50 (Sicherheitsfaktor 6:1) zu Hilfe neh-
men und den Gurt um die Montagesäule (1) schlin-
gen; die Abdrückeinheit ausfahren und die Montage-
säule mit einem Hebekran anheben (2).
652012-03_Mi
1
2
3. Den äußeren Sprengring mit Hilfe einer passenden
Sprengringzange entfernen und den Bolzen heraus-
ziehen.
652012-04_Mi
Pos. Bezeichnung Funktion
19 Halterungsring für Montier
-
pastenbehälter
Halterungsring des Behälters der Montierpaste.
20 Wulstabheber Abheben des Reifenwulstes während der Demontage und Montage des Reifens.
21 Drehzahl-Schalter Wechsel von der ersten zur zweiten Drehzahlstufe.
