76 | MS 63 | Prima messa in funzioneit

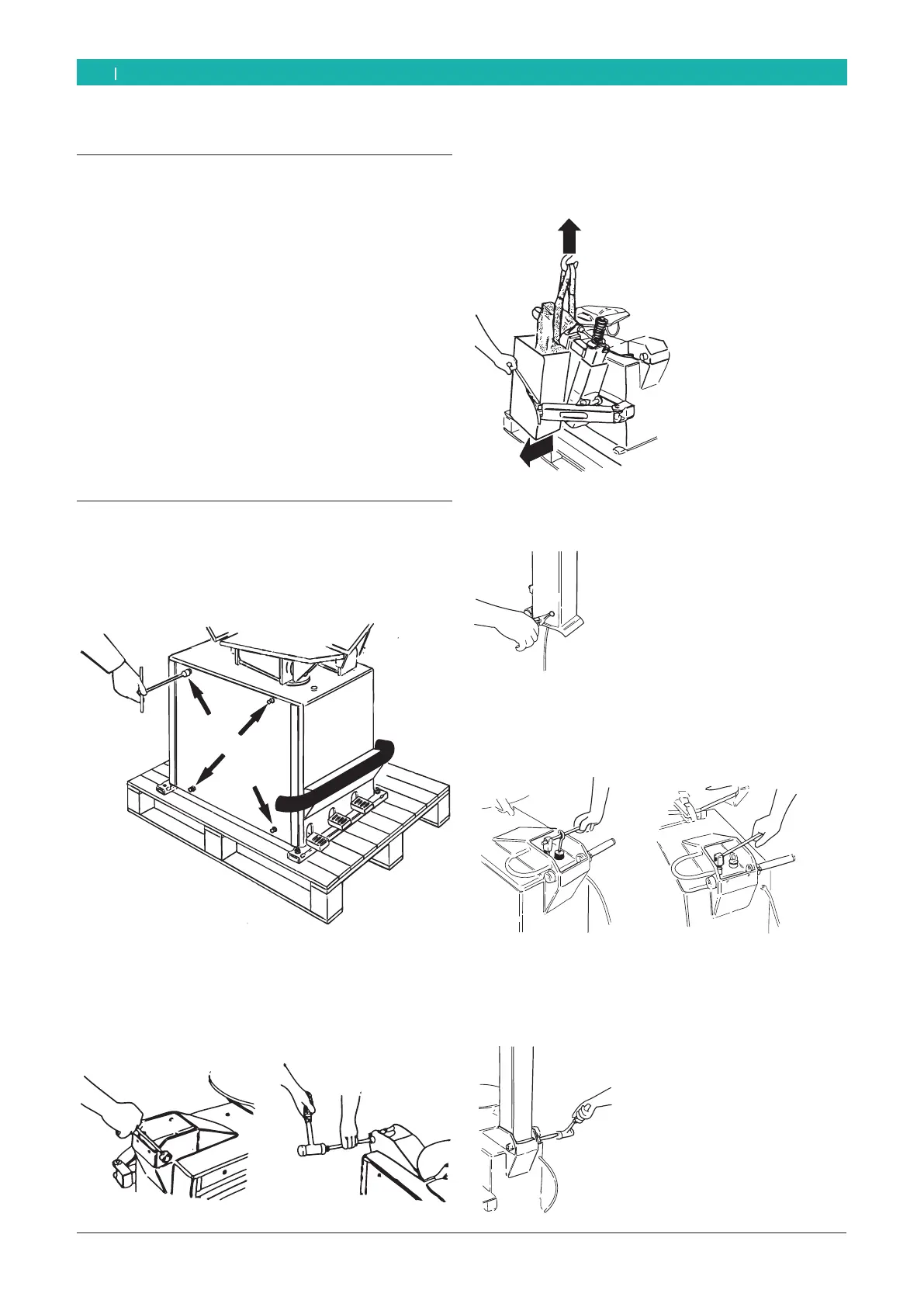

4. Prima messa in funzione
4.1 Disimballaggio
1. Rimuovere il nastro in acciaio e le graffe di fissaggio
dal pallet e il cartone dell’imballaggio.
i Dopo il disimballaggio controllare lo stato integro
della MS 63 e verificare che non vi siano componen-
ti visibilmente danneggiati. In caso di dubbio non
procedere alla messa in funzione e rivolgersi ad un
tecnico specializzato e/o al proprio rivenditore.
2. Prelevare gli accessori standard e il materiale
d’imballaggio dalla cassa di trasporto.
i Il materiale d’imballaggio va smaltito correttamente
conferendolo ai punti di raccolta predisposti.
4.2 Installazione
4.2.1 Smontaggio del coperchio
1. Togliere le 4 viti del coperchio laterale e smontarlo.
652012-01_Mi
4.2.2 Sollevamento del palo
1. Smontare la vite perno-fulcro palo con chiave a
brugola di 6 e sfilare il perno.
652012-02_Mi
2. Dotarsi di una fascia di sollevamento di 1 mt modello
DR 50 (fattore di sicurezza 6:1); avvolgere la fascia
attorno al palo ribaltabile (1), aprire il braccio stallo-
natore e sollevare il palo con un paranco (2).
652012-03_Mi
1
2
3. Togliere l'anello elestico esterno con pinze apposite
e sfilare il perno.
4.2.3 Fissaggio del palo
1. Allineare i fori dello stelo cilindro e del tirante.
652012-05_Mi
2. Inserire il tubo dell’aria nell’asola del cassone.
3. Fissare il palo al cassone infilando il perno con un
martello e stringere la vite perno-fulcro.
652012-07_Mi
