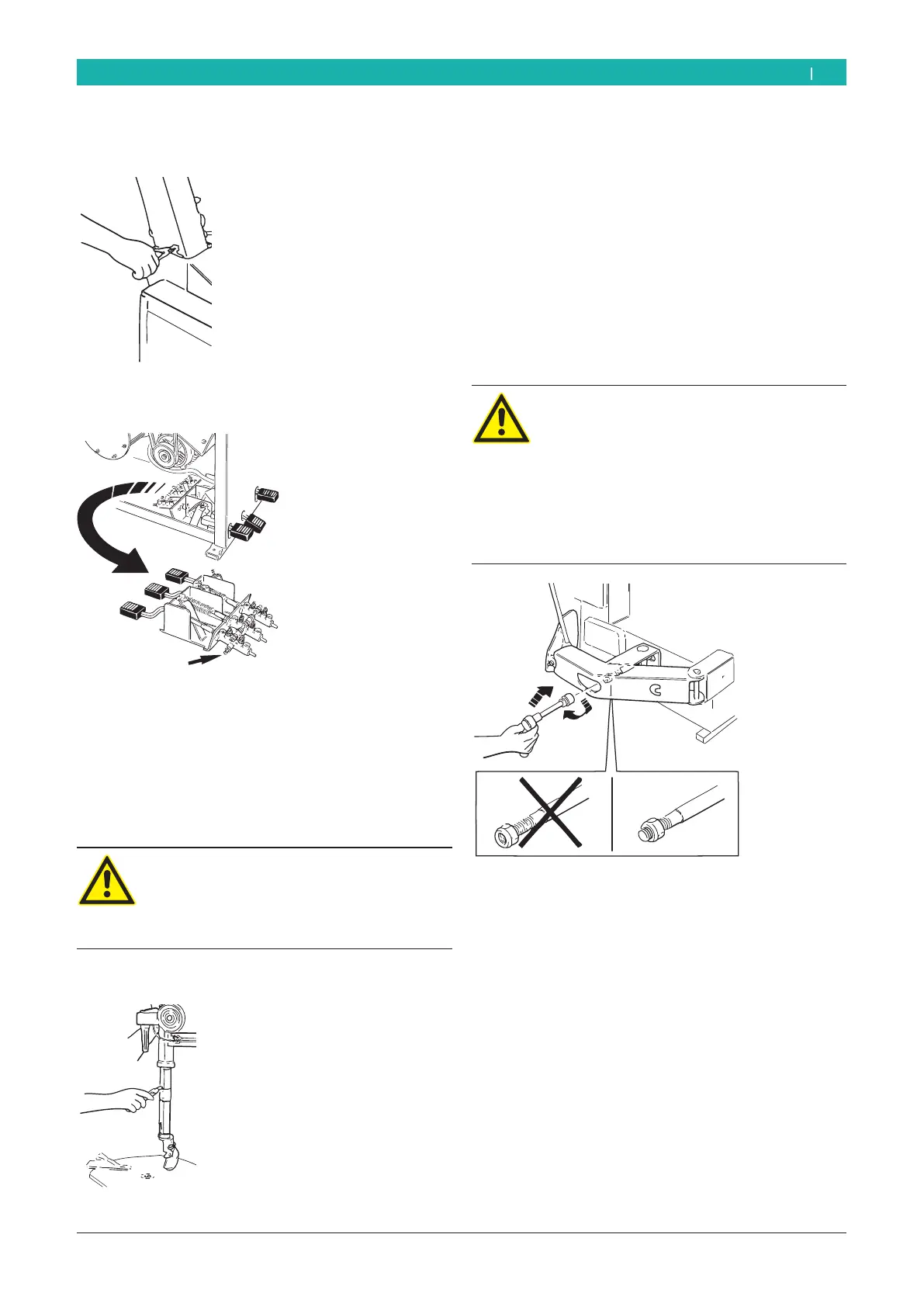

Primeira colocação em funcionamento | MS 63 | 127 pt
4. Recoloque o pino enfiando os furos da haste do
cilindro e do tirante; monte o anel elástico externo.
652012-08_Mi
5. Ligue o tubo de alimentação de blocagem pneumáti-
ca à junção do pedaleiro.
652012-10_Mi
1
4.2.4 Posicionamento da haste vertical
1. Apoie uma mão na porca (colocada em cima da
haste) e aperte-a para baixo; com a outra mão tire
a arruela colocada entre o braço e a ferramenta de
montagem; solte a mão que apertava a tampa da
haste devagar.
Perigo!
A mola pode expulsar a haste de sua sede
com violência, representando um perigo para
o operador.
¶ Execute esta operação com cuidado.
2. Tire a fita adesiva com o auxílio de um cutter.
4.2.5 Montagem do cilíndro descolador
1. Tire o anel elástico externo e desenfie o pino mestre
de seu lugar no braço descolador.
2. Insira o braço descolador centrando o pino mestre.
3. Insira o pino mestre recolocando o anel elástico
externo.
4. Posicione a mola de retorno na presilha apropriada
e aparafuse a porca autobloqueante na haste do
cilíndro descolador.
Perigo!
Uma montagem do cilíndro descolador não
correcta prejudica o funcionamento do apa-
relho e constitue um perigo para o operador.
¶ Durante a instalação do aparelho verifique
que a porca esteja aparafusada correcta-
mente à haste do cilíndro descolador (ao
menos 10 mm).
652012-11_Mi
