Primera puesta en servicio | MS 63 | 61 es
4. Volver a poner el perno colocando los agujeros del
vástago y del tirante; volver a montar el anillo elásti-
co externo.
5. Conectar el tubo de alimentación del bloqueo del
neumático en el empalme de la pedalera.
652012-10_Mi
1

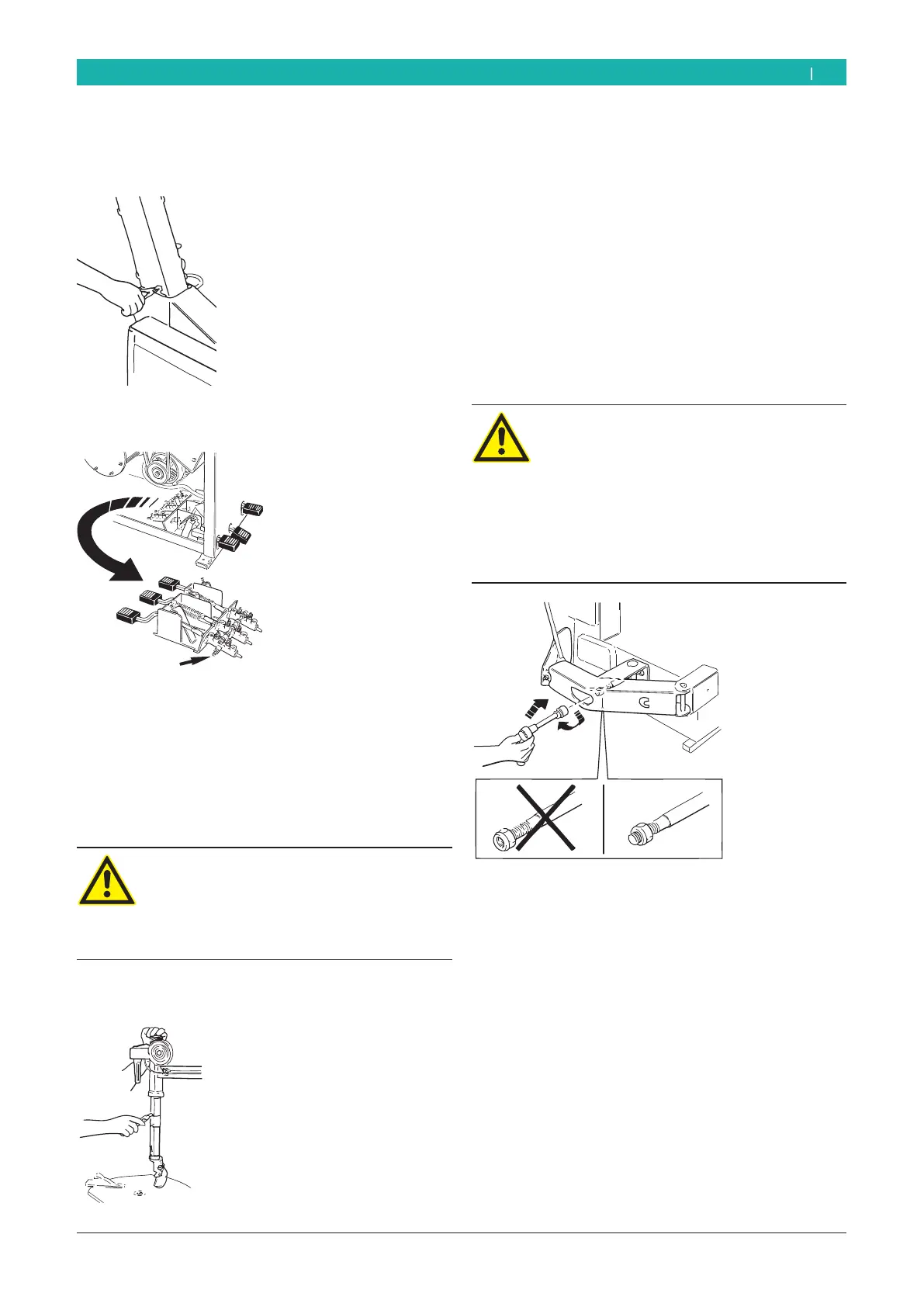

4.2.4 Posicionamiento del asta vertical
1. Apoyar una mano sobre el capuchón (situado en la
punta del asta ) y apretar hacia abajo; con la otra
mano quitar la varilla introducida entre el brazo y
la herramienta de montaje; levantar lentamente la
mano que apretaba el capuchón del asta.
¡Peligro!
El resorte podría expulsar violentamente el
asta de su lugar, constituyendo un serio peli-
gro para el operador.
¶ Realizar esta operación con cautela.
2. Quitar la cinta adhesiva con la ayuda de un cutter.
4.2.5 Montaje del cilindro destalonador
1. Quitar el anillo elástico externo y retirar el perno-
pestillo del lugar del brazo destalonador.
2. Introducir el brazo destalonador centrando el perno
de articulación.
3. Introducir el perno-pestillo restableciendo el anillo
elástico externo.
4. Posicionar el muelle de regreso en la lengüeta
correspondiente y ajustar en el vástago del cilindro
destalonador la tuerca autobloqueante.
¡Peligro!
Un montaje incorrecto del cilindro desta-
lonador perjudica el funcionamiento de la
máquina y constituye un serio peligro para el
operador.
¶ Durante la instalación de la máquina ase-
gurarse que la tuerca esté correctamente
ajustada en el vástago del cilindro destalo-
nador (mínimo 10 mm).
