Pierwsze uruchomienie | MS 63 | 145 pl

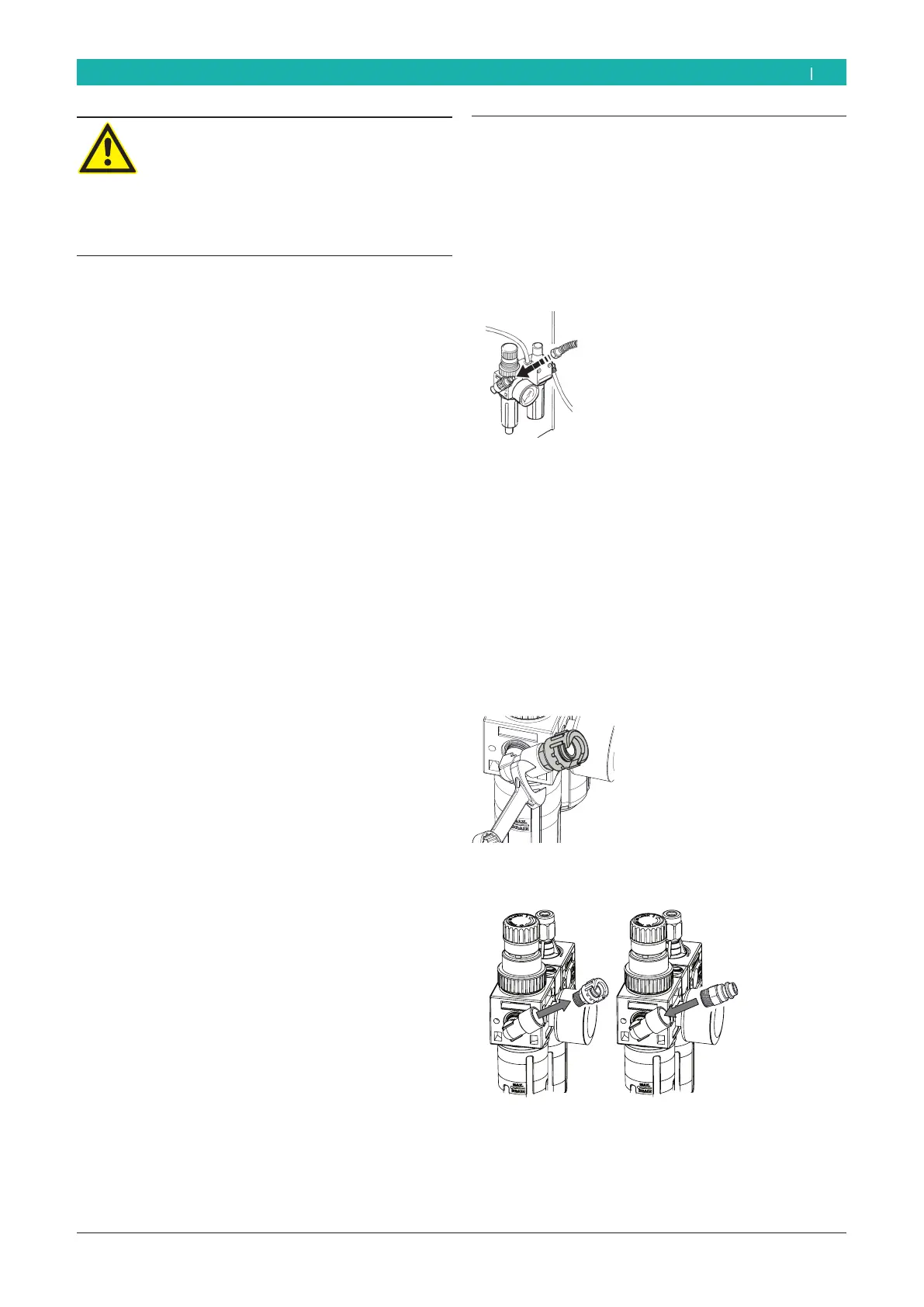

4.3 Połączenie pneumatyczne
1. Podłączyć MS 63 do jednostki zasilania skompreso-
wanym powietrzem.
2. Jeżeli dostępne jest połączenie bagnetowe, to
wystarczy zbliżyć przewód rurowy powietrza do
złącza zespołu filtra i przykręcić gwintowany
kołnierz.
3. Uregulować ciśnienie pomiędzy 8 a 12 bar.
Pociągnąć czerwoną radełkowaną śrubę (zawór
redukujący ciśnienie) najpierw w górę, po czym
obrócić ją w celu uregulowania ciśnienia pracy.
Sprawdzić ciśnienie na manometrze.
! Wyposażenie maszyny przewiduje również
gwintowaną szybkozłączkę 1/4; pozwala ona na
wykonanie połączenia pneumatycznego przy braku
połączenia bagnetowego.
4. Przy pomocy klucza 14, odkręć złączkę obrotową
znajdującą się na zespole filtra.
5. Wysuń złączkę obrotową i włóż szybkozłączkę; na
koniec dokręć przy pomocy klucza 14.
! W celu uzyskania informacji na temat kalibrowania
natężenia przepływu oleju do smarowania należy
sięgnąć po rozdział Konserwacja.
Ostrzeżenie – niebezpieczeństwo wywróce-
nia!
Podczas działania MS 63 mają miejsce siły
dużej wielkości.
¶ MS 63 powinno być przytwierdzone w
przynajmniej 3 punktach do podłogi (otwo-
ry do śrub patrz rozdz. 4.2).
i W celu zapewnienia przytwierdzenia pozbawionego
wibracji, wewnątrz otworów do śrub umieszczone są
elementy amortyzujące.
6. Na przycisku wspomagającym do masy montażu
przygotować odpowiedni smar.
