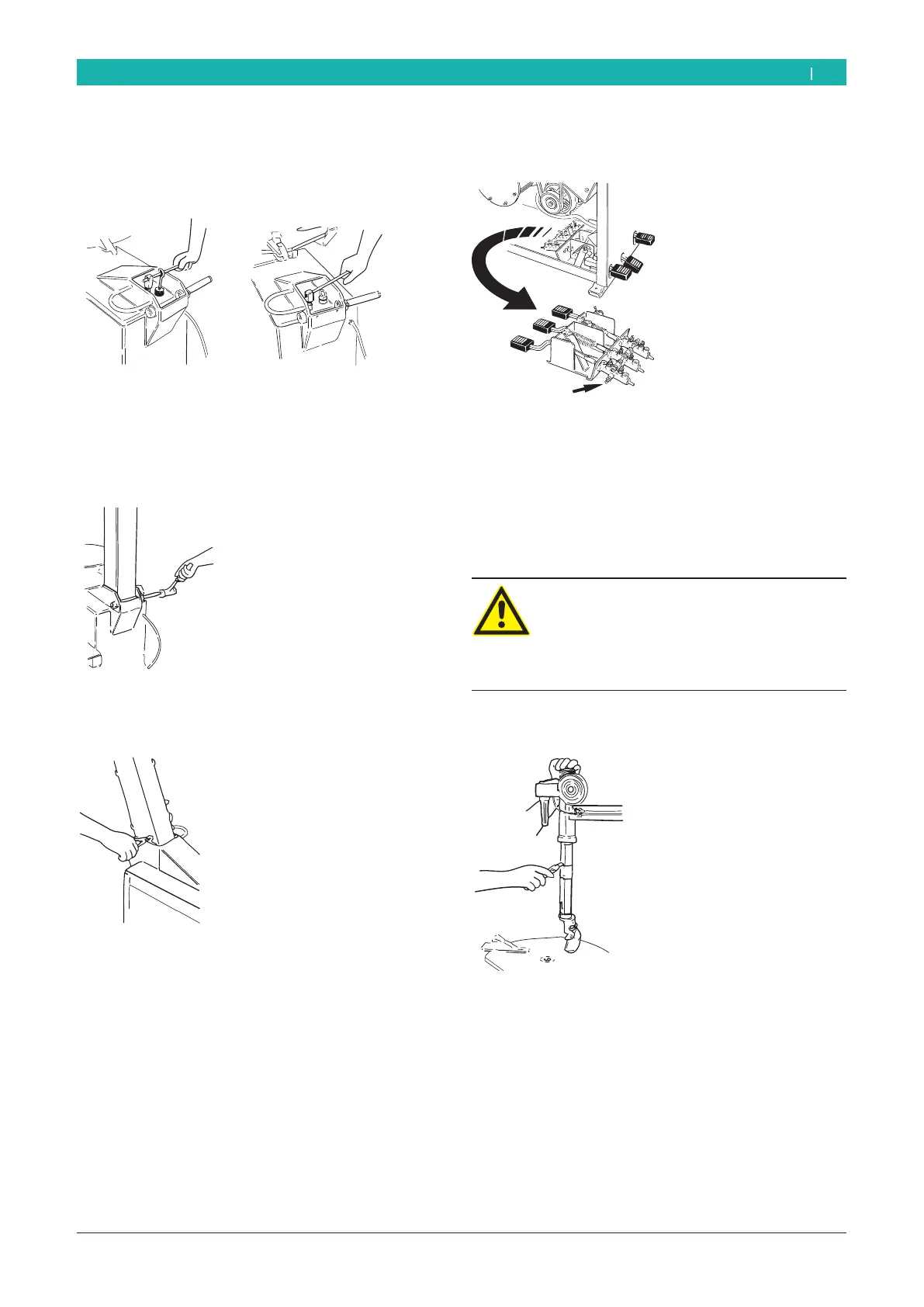

4.2.3 Mocowanie słupa
1. Osiować otwory trzonu cylindra i drążka kierownic-
zego.
652012-05_Mi
2. Umieścić przewód powietrzny w otworze zbiornika.
3. Przymocować słup do skrzyni, wprowadzając
młotkiem kołek i zacisnąć śrubę kołka podparcia
obrotowego.
652012-07_Mi
4. Ponownie założyć kołek, wprowadzając otwory trzo-
nu i drążka kierowniczego; ponownie zamontować
zewnętrzny pierścień elastyczny.
652012-08_Mi
5. Połączyć przewód rurowy zasilania blokowania opo-
ny na łączniku rurowym zespołu pedałów.
652012-10_Mi
1
4.2.4 Ułożenie pionowego drążka
1. Oprzeć jedną rękę na nasadce (znajdującej się na
szczycie drążka) i wcisnąć ją ku dołowi; drugą ręką
ściągnąć okrągły pręt wprowadzony pomiędzy ramię
a urządzenie do montażu; popuścić powoli rękę,
która wciskała nasadkę drążka.
Niebezpieczeństwo!
Sprężyna mogłaby gwałtownie wypchać
drążek z jego siedziby, stwarzając przy tym
poważne niebezpieczeństwo dla operatora.
¶ Wykonać tę czynność ostrożnie.
2. Usunąć taśmę klejącą za pomocą cutter’a.
652012-09_Mi
4.2.5 Montaż cylindra przeciągnika
1. Usunąć zewnętrzny elastyczny pierścień i wyjąć kołek
zawiasowy z siedziby ramienia przeciągnika
2. Wprowadzić ramię przeciągnika centrując kołek prze-
gubu.
3. Wprowadzić kołek zawiasowy przywracając do pier-
wotnego stanu zewnętrzny pierścień elastyczny.
