První uvedení do provozu | MS 63 | 177 cs

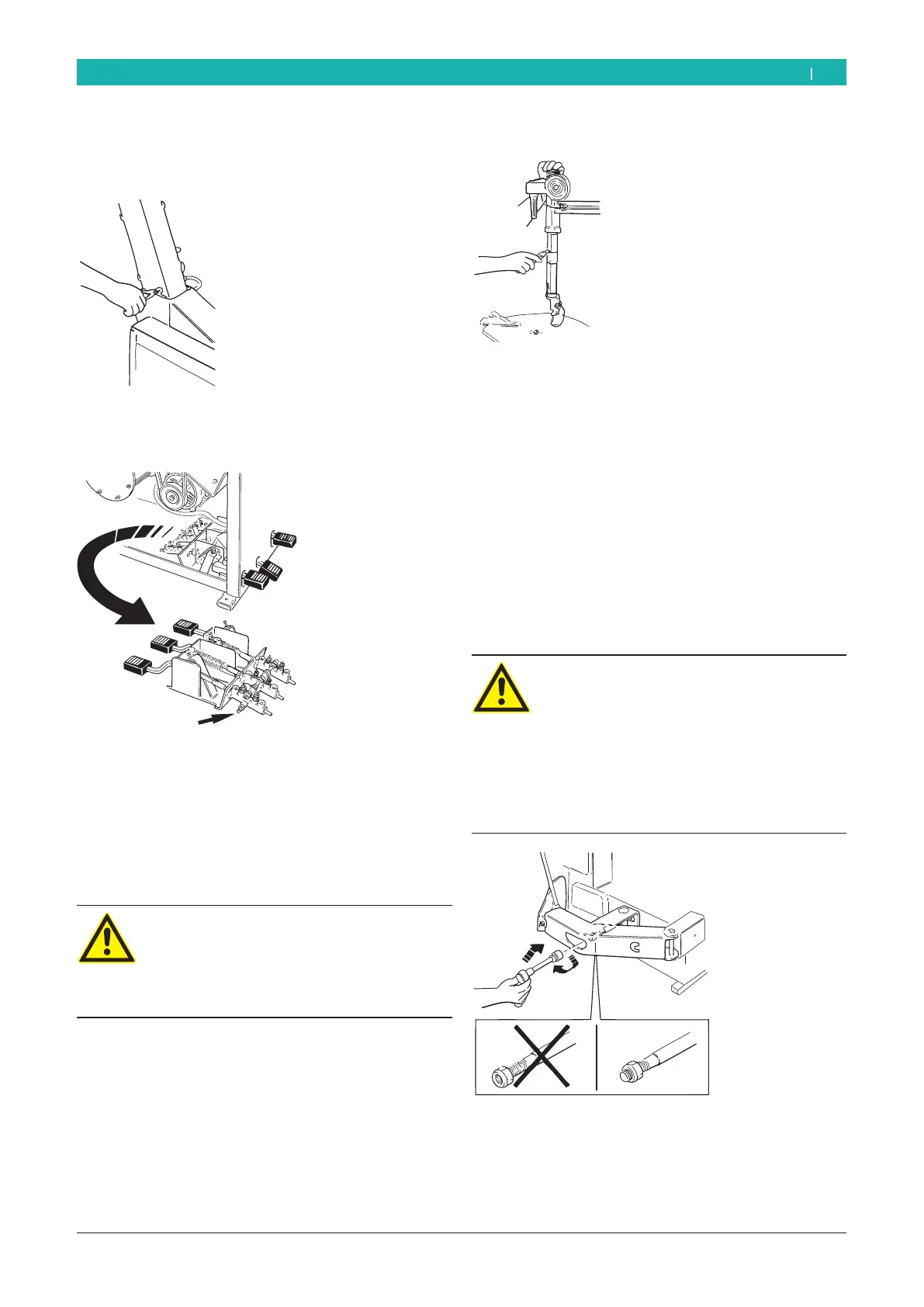

4. Znovu namontujte čep tak, že ho vsadíte do otvorů
dříku válce a tažné tyče; namontujte zpátky vnější
gumový kroužek.
652012-08_Mi
5. Připojte napájecí trubku pro pneumatické blokování
na přípoji pro pedály nožního řízení.
652012-10_Mi
1
4.2.4 Uvedení vertikální tyče do polohy
1. Položte ruku na klobouček (umístěný nahoře na
tyči) a stiskněte směrem dolů; pomocí druhé ruky
sejměte podložku, která je vložená mezi rameno a
montážní nástroj; uvolněte pomalu ruku, která stiskla
klobouček tyče.
Nebezpečí!
Pružina by mohla vytlačit tyč ze svého sedla,
a vytvořit tak vážnou a nebezpečnou situaci
pro pracovníka.
¶ Provádějte tento úkon velmi opatrně.
2. Sejměte lepicí pásku pomocí řezačky.
652012-09_Mi
4.2.5 Montáž válce oddělovače patky
1. Sundejte vnější gumový kroužek a sundejte spojovací
čep ze sedla ramena oddělovače patky.
2. Vložte rameno oddělovače patky a vycentrujte klou-
bový čep.
3. Vložte kloubový čep a znovu namontujte vnější gumo-
vý kroužek.
4. Umístěte zpětnou pružinu na příslušné pero a
zašroubujte ve dříku válce oddělovače samoblokující
matici.
Nebezpečí!
Nesprávné provedení montáže válce
oddělovače patky ohrožuje správné fungování
stroje a vytváří vážné nebezpečí pro pracovní-
ka.
¶ Během instalace stroje se ujistěte, že je
matice správně zašroubovaná ve dříku vál-
ce oddělovače patky (alespoň 10 mm).
