1 695 106 288 2013-10-30| Beissbarth GmbH
176 | MS 63 | První uvedení do provozucs

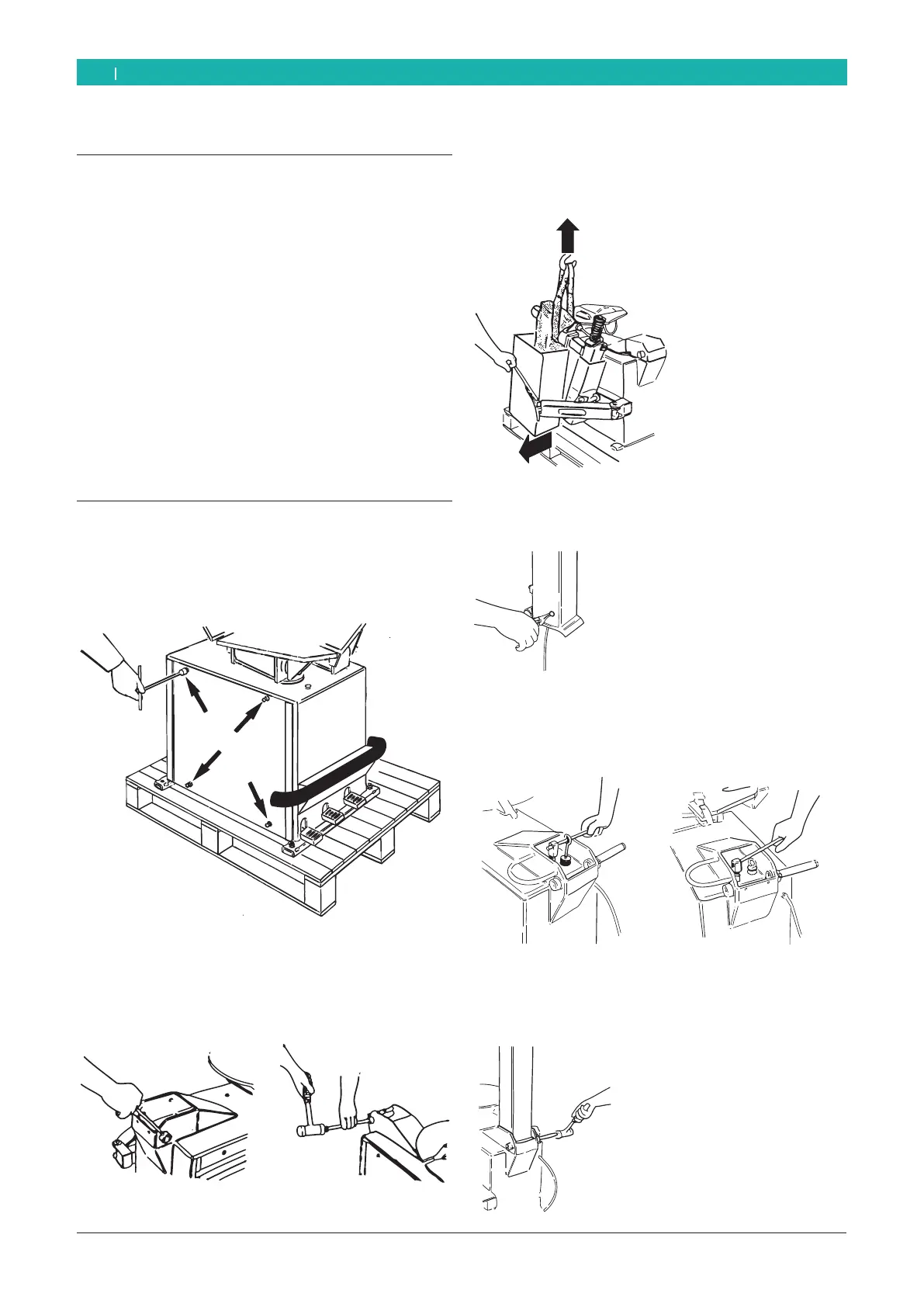

4. První uvedení do provozu
4.1 Vybalení
1. Odstraňte ocelový pás a připevňovací svorky z palety
a balicí papír.
i Po vybalení zkontrolujte stav celistvosti přístroje
MS 63 a ověřte pomocí vizuální kontroly, zda se
nepoškodily některé součásti. V případě pochyby
nepokračujte s uvedením do funkce, ale obraťte se
na odborného technika a/nebo vlastního prodejce.
2. Vyberte standardní příslušenství a balicí materiál z
přepravní bedny.
i Balicí materiál má být správně zpracován a odevzdán
v místech určených pro sběr odpadu.
4.2 Instalace
4.2.1 Odstranění krytu
1. Sundejte 4 šrouby bočního krytu a odmontujte ho.
652012-01_Mi
4.2.2 Zvednutí sloupu
1. Odmontujte šroub středového čepu sloupu pomocí
6hranného klíče a sundejte čep.
652012-02_Mi
2. Opatřete si zvedací pás délky 1 m model DR 50
(míra bezpečnosti 6:1); oviňte pás kolem dokola
sklápěcího sloupu (1), otevřete rameno oddělovače
patky a nadzvedněte sloup pomocí zdviháku (2).
652012-03_Mi
1
2
3. Sundejte vnější gumový kroužek pomocí příslušných
kleští a sundejte čep.
652012-04_Mi
4.2.3 Upevnění sloupu
1. Vyrovnejte otvory dříku válce a tažné tyče.
652012-05_Mi
2. Vložte vzduchovou trubku do dírky na skříni.
3. Upevněte sloup ke skříni tak, že vsadíte čep pomocí
kladiva a dotáhnete šroub středového čepu.
652012-07_Mi
