Productbeschrijving | MS 63 | 109 nl
3.6 Beschrijving van de werking
Hieronder worden de hoofdfuncties van de genoemde
componenten van de MS 63 aangegeven:
R De pedalen, omvatten de bedieningspedalen van de
machine (pedaal voor rotatie opspanflens, pedaal
hieldrukker, pedaal spanklauwen, pedaal kantelbare
paal).
R Hieldrukker, voor het hieldrukken van de band van de
velg; bestaande uit hieldrukarm, pneumatisch geac-
tiveerd door een cilinder met dubbel effect, hendel
voor de plaatsing van de arm, anit-schuur steunen
voor het steunen van de velg tijdens de hieldrukfase.
R Paalgroep, bestaande uit een kantelbare paal die de
componenten ondersteunt, die nodig zijn voor het
demonteren (en hermonteren) van de band van de
velg: horizontale schuifarm (met montagehendel),
verticale schuifstang (met draaiknop voor blokke-
ren), montagegereedschap om de band van de velg
te demonteren (en hermonteren) met behulp van de
hendel hiellichter.
R Spanplaat, apparaat voor het blokkeren en voor de
rotatie (naar rechts en naar links) van de velg, pneu-
matisch geactiveerd door 2 cilinders, bestaande uit
4 geleiderrails met klauwen voor blokkeren, voor het
intern en extern blokkeren van de velg.
3.5 Beschrijving van het apparaat
Op de MS 63 bevinden zich roterende delen
die letsel aan vingers en armen kunnen ver-
oorzaken.
2
4
3
1
5
7
8
13
12
14
15
18
17
16
6
20
9
11
10
21
19
652013-01_Mi

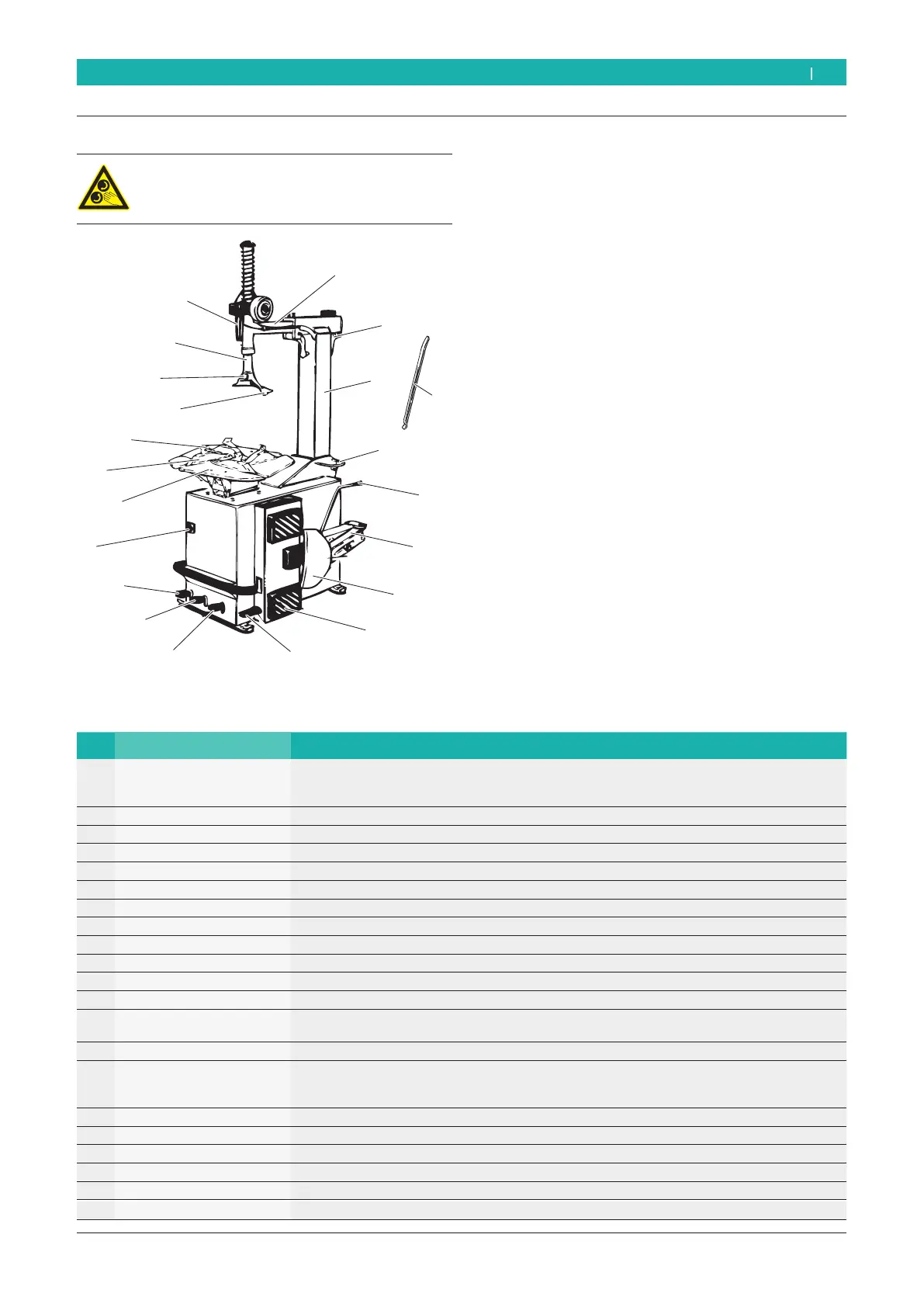

Fig. 1: MS 63
Pos. Naam Functie
1 Pedaal rotatie opspanflens Rotatie van de spanplaat:
R rechtsomdraaiend (druk het pedaal naar beneden)
R linksomdraaiend (druk het pedaal vanaf beneden naar boven toe)
2 Pedaal hieldrukker Activering van de hieldrukarm.
3 Pedaal spanklauwen Openen en sluiten van de klauwen van de spanplaat.
4 Pedaal kantelbare paal Activering van de kantelbare paal.
5 Hieldrukarm Hieldrukken van de band van de velg.
6 Hendel hieldrukarm Activering van de hieldrukarm.
7 Pallet hieldrukker Hieldrukken van de band.
8 Anti-schuur steunen Ondersteunen van de band voor de hieldrukhandeling.
9 Kantelbare paal Steun van de schuifarm en van het montagegereedschap.
10 Horizontale schuifarm Horizontale plaatsing van het montagegereedschap.
11 Blokkeerhendel Blokkering band van de horizontale schuifarm.
12 Verticale schuifstang Verticale plaatsing van het montagegereedschap.
13 Draaiknop blokkering verti
-
cale stang
Blokkering band van de verticale schuifstang. Met de activering van de draaiknop is het mogeli
-
jk de automatische afstand van 3mm (regelbaar) van de velgrand te verkrijgen.
14 Montagegereedschap Demontage en montage van de band van de velg (met behulp van de hendel hielichter).
15 Geleiderol Ingevoerd in de inhammen bedoeld voor het montagegereedschap, om wrijving tussen velg en
montagegereedschap tijdens de demontage- en montagefases van de band te voorkomen. Voor
de aluminium velgen is er een speciaal “lipje” bijgeleverd.
16 Spanplaat Blokkering en rotatie van de velg.
17 Geleiderrails Plaatsing van de spanklauwen.
18 Klauwen voor blokkeren Interne of externe blokkering van de velg.
19 Ringhouder smeerpot Houder pot montagepasta.
20 Hendel hiellichter Opheffing van de velgrand in de demontage- en montagefases.
21 Schakelaar snelheid Overgang van eerste naar tweede snelheid.
